ヒューズの設置場所
電気装置が作動しない場合、パワーモードをOFFモードにして、ヒューズが切れていないか確認します。ヒューズは、エンジンルームと室内のヒューズボックスに入っています。

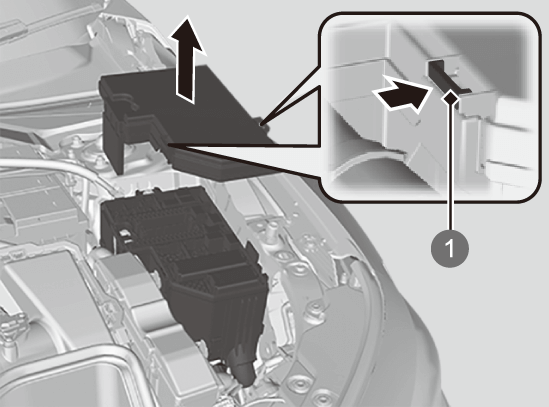

エンジンルーム内のヒューズボックス
補足
ヒューズボックスのフタに、ヒューズの場所が表示してあります。
ヒューズ番号とフタの表示で、該当するヒューズの位置を確認してください。
表示
|
装備
|
容量
|
|
---|---|---|---|
1
|
![]() |
バッテリー
|
125A
|
2
|
―
|
―
|
40A
|
―
|
―
|
40A
|
|
![]() |
ヒューズボックス
オプション |
60A
|
|
―
|
―
|
40A
|
|
![]() |
ヒューズボックス
オプション2 |
40A
|
|
![]() |
―
|
(30A)
|
|
![]() |
ヒューズボックス
メイン |
60A
|
|
3
|
―
|
―
|
40A
|
―
|
―
|
40A
|
|
―
|
―
|
40A
|
|
![]() |
リヤデフロスター
|
40A
|
|
―
|
―
|
40A
|
|
![]() |
ヒーターモーター
|
40A
|
|
―
|
―
|
40A
|
|
4
|
―
|
―
|
30A
|
![]() |
ABS/VSA モーター
|
40A
|
|
![]() |
―
|
(30A)
|
|
―
|
―
|
30A
|
|
![]() |
イグニッションメイン
|
30A
|
|
―
|
―
|
30A
|
|
![]() |
リレーモジュール2
|
30A
|
|
5
|
![]() |
スターター
マグネチックスイッチ |
30A
|
![]() |
ワイパー
|
30A
|
|
![]() |
EPS
|
70A
|
|
![]() |
RFC
|
50A
|
|
![]() |
ABS/VSA FSR
|
40A
|
|
![]() |
リレーモジュール1
|
30A
|
|
![]() |
ヒューズボックス
メイン2 |
40A
|
|
6
|
―
|
―
|
―
|
7
|
![]() |
イグニッション
メイン2 |
30A
|
8
|
![]() |
AEV
|
7.5A
|
9
|
![]() |
―
|
(30A)
|
10
|
![]() |
オーディオサブ
|
(7.5A)
|
11
|
―
|
―
|
―
|
12
|
―
|
―
|
―
|
13
|
![]() |
―
|
(10A)
|
14
|
―
|
―
|
―
|
15
|
![]() |
―
|
(10A)
|
16
|
![]() |
MGクラッチ
|
(10A)
|
17
|
![]() |
ウォッシャー
|
15A
|
18
|
![]() |
ホーン
|
10A
|
19
|
![]() |
バックアップ
|
15A
|
20
|
![]() |
オーディオ
|
(15A)
|
21
|
![]() |
RFC RLY CL+
|
7.5A
|
22
|
![]() |
DBW
|
15A
|
23
|
![]() |
―
|
(20A)
|
24
|
![]() |
バックアップFI-ECU
|
10A
|
25
|
![]() |
IGP
|
15A
|
26
|
![]() |
―
|
(15A)
|
27
|
![]() |
LCM L
|
(15A)
|
28
|
―
|
―
|
―
|
29
|
![]() |
制動灯
|
10A
|
30
|
![]() |
LCM R
|
(15A)
|
31
|
![]() |
イグニッションコイル
|
15A
|
32
|
―
|
―
|
―
|
33
|
![]() |
非常点滅表示灯
|
15A
|
34
|
![]() |
―
|
(7.5A)
|
35
|
―
|
―
|
―
|
36
|
![]() |
―
|
(30A)
|
38
|
―
|
―
|
―
|
39
|
―
|
―
|
―
|
40
|
![]() |
―
|
(10A)
|
41
|
![]() |
IGPS[LAF]
|
10A
|
42
|
![]() |
―
|
(7.5A)
|
43
|
―
|
―
|
―
|
44
|
![]() |
―
|
(30A)
|

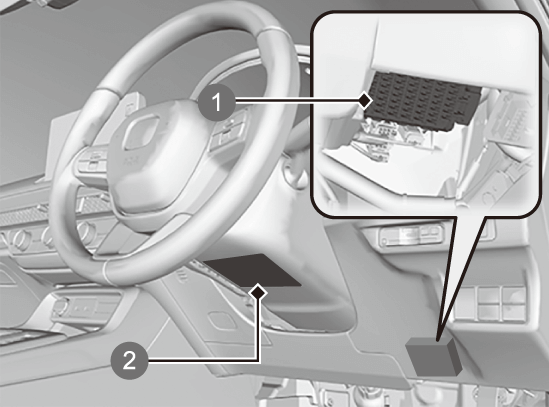

室内運転席側のヒューズボックス
ヒューズボックス
ヒューズラベル
インストルメントパネルの奥にあります。
- 下から確認できます。
補足
コラムカバー下に貼ってあるラベルに、ヒューズの場所が表示してあります。
ヒューズ番号とラベルの表示で、該当するヒューズの位置を確認してください。
表示
|
装備
|
容量
|
|
---|---|---|---|
1
|
![]() |
運転席パワーウィンドー
|
20A
|
2
|
![]() |
助手席パワーウィンドー
|
20A
|
3
|
![]() |
後席右側パワーウィンドー
|
20A
|
4
|
![]() |
後席左側パワーウィンドー
|
20A
|
5
|
![]() |
オプション
|
10A
|
6
|
![]() |
SRS
|
10A
|
7
|
![]() |
テールゲートモーター
|
10A
|
8
|
―
|
―
|
―
|
9
|
![]() |
フロントアクセサリーソケット
(フロントコンソール)
|
20A
|
10
|
![]() |
ドアロック
|
20A
|
11
|
![]() |
メーター
|
10A
|
12
|
![]() |
オプション3
(スターターカット)
|
10A
|
13
|
![]() |
オプション2
(リヤワイパー)
|
(10A)
|
14
|
![]() |
オプション6
(VB ソレノイド)
|
10A
|
15
|
![]() |
―
|
(10A)
|
16
|
![]() |
―
|
(20A)
|
17
|
![]() |
―
|
(10A)
|
18
|
―
|
―
|
―
|
19
|
―
|
―
|
―
|
20
|
![]() |
―
|
(10A)
|
21
|
![]() |
―
|
(20A)
|
22
|
![]() |
HONDAスマートキーシステム
|
10A
|
23
|
![]() |
―
|
(10A)
|
24
|
![]() |
―
|
(7.5A)
|
25
|
![]() |
|
10A
|
26
|
![]() |
SRS
|
10A
|
27
|
![]() |
IG1スターターカット
|
20A
|
28
|
![]() |
オプション5
|
10A
|
29
|
![]() |
フューエルポンプ
|
15A
|
30
|
![]() |
左側ドアアンロック
|
10A
|
31
|
![]() |
右側ドアアンロック
|
10A
|
32
|
―
|
―
|
―
|
33
|
―
|
―
|
―
|
34
|
―
|
―
|
―
|
35
|
―
|
―
|
―
|
36
|
![]() |
―
|
(20A)
|
37
|
![]() |
―
|
(15A)
|
38
|
―
|
―
|
―
|
39
|
![]() |
右側ドアロック
|
10A
|
40
|
![]() |
―
|
(20A)
|
41
|
![]() |
―
|
(20A)
|
42
|
![]() |
バックライト
|
(10A)
|
43
|
![]() |
エアコン
|
10A
|
44
|
![]() |
デイタイムランニングライト
|
10A
|
45
|
![]() |
ACC
|
10A
|
46
|
![]() |
ACCキーロック
|
10A
|
47
|
![]() |
左側ドアロック
|
10A
|
48
|
![]() |
―
|
20A
|
49
|
![]() |
―
|
(20A)
|
50
|
![]() |
―
|
(10A)
|
51
|
![]() |
―
|
(10A)
|
52
|
![]() |
―
|
(20A)
|
53
|
![]() |
―
|
(20A)
|
54
|
![]() |
オプション1 /
フューエルリッド |
10A
|
55
|
![]() |
―
|
(30A)
|
56
|
![]() |
ADS
|
(30A)
|
