ヒューズの設置場所
電気装置が作動しない場合、パワーモードをOFFモードにして、ヒューズが切れていないか確認します。ヒューズは、エンジンルームと室内のヒューズボックスに入っています。

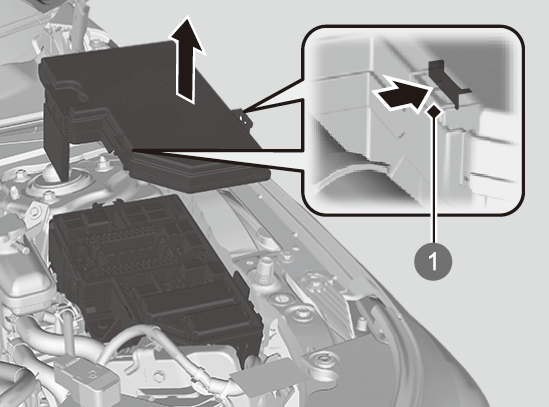

エンジンルーム内のヒューズボックス
補足
ヒューズボックスのフタに、ヒューズの場所が表示してあります。
ヒューズ番号とフタの表示で、該当するヒューズの位置を確認してください。
|
表示
|
装備
|
容量
|
|
|---|---|---|---|
|
1
|
 |
バッテリー
|
175A
|
|
2
|
―
|
―
|
40A
|
|
―
|
―
|
40A
|
|
 |
ヒューズボックス
オプション |
60A
|
|
|
―
|
―
|
40A
|
|
|
|
ヒューズボックス
オプション 2 |
40A
|
|
|
―
|
―
|
30A
|
|
|
|
ヒューズボックス
メイン |
60A
|
|
|
3
|
―
|
―
|
40A
|
|
―
|
―
|
40A
|
|
|
―
|
―
|
40A
|
|
 |
リヤデフロスター
|
40A
|
|
|
|
A/C PTC 1
|
(40A)
|
|
 |
ヒーターモーター
|
40A
|
|
|
|
A/C PTC 2
|
(40A)
|
|
|
4
|
|
電動サーボブレーキ
|
40A
|
|
|
ABS/VSA モーター
|
40A
|
|
 |
冷却ファン
|
40A
|
|
|
|
P-ACT モーター
|
(30A)
|
|
 |
イグニッションメイン
|
30A
|
|
|
―
|
―
|
30A
|
|
|
|
リレーモジュール 2
|
30A
|
|
|
5
|
|
オプション 6
|
30A
|
 |
ワイパー
|
30A
|
|
 |
EPS
|
70A
|
|
|
|
リレーモジュール 1
|
30A
|
|
|
|
ABS/VSA FSR
|
40A
|
|
|
|
ウォーターポンプ
|
40A
|
|
|
|
ヒューズボックスメイン 2
|
40A
|
|
|
6
|
―
|
―
|
―
|
|
7
|
|
イグニッションメイン 2
|
30A
|
|
8
|
―
|
―
|
―
|
|
9
|
―
|
―
|
―
|
|
10
|
 |
オーディオサブ
|
(7.5A)
|
|
11
|
―
|
―
|
―
|
|
12
|
―
|
―
|
―
|
|
13
|
|
―
|
(10A)
|
|
14
|
|
バッテリー IR
|
10A
|
|
15
|
 |
フォグライト
|
(10A)
|
|
16
|
―
|
―
|
―
|
|
17
|
 |
ウォッシャー
|
15A
|
|
18
|
 |
ホーン
|
10A
|
|
19
|
|
バックアップ
|
15A
|
|
20
|
|
オーディオ
|
(15A)
|
|
21
|
|
IGP
|
15A
|
|
22
|
|
バックアップ FI-ECU
|
10A
|
|
23
|
|
DBW
|
15A
|
|
24
|
|
冷却ファンリレー
|
7.5A
|
|
25
|
|
PCU EWP
|
7.5A
|
|
26
|
|
P-ACT ECU
|
(7.5A)
|
|
27
|
|
LCM L
|
15A
|
|
28
|
|
INJ
|
15A
|
|
29
|
 |
制動灯
|
10A
|
|
30
|
|
LCM R
|
15A
|
|
31
|
|
イグニッションコイル
|
15A
|
|
32
|
|
EVTC
|
20A
|
|
33
|
 |
非常点滅表示灯
|
15A
|
|
34
|
|
IG1 シフター
|
(7.5A)
|
|
35
|
―
|
―
|
―
|
|
36
|
|
IG1 MON 2
|
7.5A
|
|
38
|
|
IGB
|
10A
|
|
39
|
|
IGA
|
15A
|
|
40
|
―
|
―
|
―
|
|
41
|
|
IGPS[LAF]
|
10A
|
|
42
|
|
IG1 ESB
|
7.5A
|
|
43
|
―
|
―
|
―
|
|
44
|
―
|
―
|
―
|

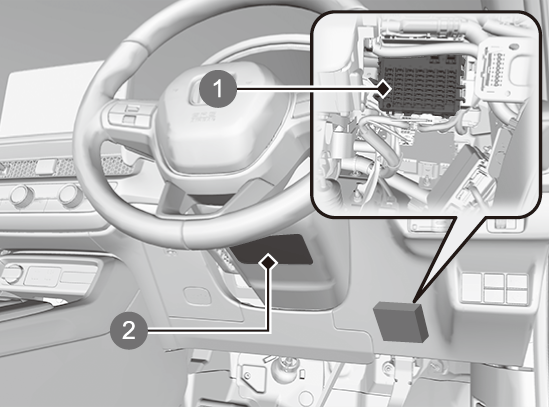

室内運転席側のヒューズボックス
ヒューズボックス
ヒューズラベル
インストルメントパネルの奥にあります。
- 下から確認できます。
補足
コラムカバー下に貼ってあるラベルに、ヒューズの場所が表示してあります。
ヒューズ番号とラベルの表示で、該当するヒューズの位置を確認してください。
|
表示
|
装備
|
容量
|
|
|---|---|---|---|
|
1
|
 |
運転席パワーウィンドー
|
20A
|
|
2
|
|
助手席パワーウィンドー
|
20A
|
|
3
|
|
後席右側パワーウィンドー
|
20A
|
|
4
|
|
後席左側パワーウィンドー
|
20A
|
|
5
|
|
オプション
|
10A
|
|
6
|
 |
SRS
|
10A
|
|
7
|
|
テールゲートモーター
|
10A
|
|
8
|
―
|
―
|
―
|
|
9
|
|
フロントアクセサリーソケット
（フロントコンソール）
|
20A
|
|
10
|
 |
ドアロック
|
20A
|
|
11
|
 |
メーター
|
10A
|
|
12
|
|
オプション3
（スターターカット）
|
10A
|
|
13
|
|
オプション2
（リヤワイパー）
|
(10A)
|
|
14
|
|
オプション6
（VB ソレノイド）
|
10A
|
|
15
|
|
―
|
(10A)
|
|
16
|
 |
―
|
(20A)
|
|
17
|
|
シフトバイワイヤー
|
(10A)
|
|
18
|
―
|
―
|
―
|
|
19
|
―
|
―
|
―
|
|
20
|
 |
―
|
(10A)
|
|
21
|
|
―
|
(20A)
|
|
22
|
|
HONDA スマートキーシステム
|
10A
|
|
23
|
|
―
|
(10A)
|
|
24
|
|
シフトバイワイヤー 2
|
(7.5A)
|
|
25
|
|
|
10A
|
|
26
|
|
SRS
|
10A
|
|
27
|
|
IG1 スターターカット
|
20A
|
|
28
|
|
オプション5
|
10A
|
|
29
|
 |
フューエルポンプ
|
15A
|
|
30
|
|
左側ドアアンロック
|
10A
|
|
31
|
|
右側ドアアンロック
|
10A
|
|
32
|
―
|
―
|
―
|
|
33
|
―
|
―
|
―
|
|
34
|
―
|
―
|
―
|
|
35
|
―
|
―
|
―
|
|
36
|
|
―
|
(20A)
|
|
37
|
|
IGA2
|
(15A)
|
|
38
|
―
|
―
|
―
|
|
39
|
|
右側ドアロック
|
10A
|
|
40
|
 |
運転席パワーシート
（REC / RR HI）
|
(20A)
|
|
41
|
 |
運転席パワーシート
（SLIDE / FR HI）
|
(20A)
|
|
42
|
|
―
|
(10A)
|
|
43
|
|
エアコン
|
10A
|
|
44
|
|
デイタイムランニングライト
|
10A
|
|
45
|
|
ACC
|
10A
|
|
46
|
|
ACC キーロック
|
10A
|
|
47
|
|
左側ドアロック
|
10A
|
|
48
|
 |
シートヒーター
|
20A
|
|
49
|
|
助手席パワーシート
（REC）
|
(20A)
|
|
50
|
 |
―
|
(10A)
|
|
51
|
|
―
|
(10A)
|
|
52
|
|
―
|
(20A)
|
|
53
|
|
助手席パワーシート
（SLIDE）
|
(20A)
|
|
54
|
|
オプション1 /
フューエルリッド |
10A
|
|
55
|
|
オーディオアンプ
|
(30A)
|
|
56
|
|
―
|
(30A)
|
