ヒューズの設置場所
電気装置が作動しない場合、パワーモードをOFFモードにして、ヒューズが切れていないか確認します。ヒューズは、エンジンルームと室内のヒューズボックスに入っています。
エンジンルーム内のヒューズボックス
- さらに詳しく
-
ヒューズボックスのフタに、ヒューズの場所が表示してあります。
ヒューズ番号とフタの表示で、該当するヒューズの位置を確認してください。
各ヒューズの装備と容量
表示
|
装備
|
容量
|
|
---|---|---|---|
1 |
![]() |
バッテリー |
175A |
2 |
― |
― |
30A |
― |
― |
40A |
|
![]() |
ヒューズボックス オプション1 |
60A |
|
![]() |
A/C PTC 1 |
(40A) |
|
![]() |
ヒューズボックス オプション2 |
60A |
|
― |
― |
60A |
|
![]() |
ヒューズボックス メイン |
60A |
|
3 |
![]() |
オーディオアンプ |
(30A) |
― |
― |
30A |
|
![]() |
A/C PTC 3 |
(40A) |
|
― |
― |
30A |
|
― |
― |
50A |
|
![]() |
ヒーターモーター |
40A |
|
![]() |
リヤデフロスター |
40A |
|
4 |
![]() |
ABS/VSA FSR |
40A |
![]() |
ABS/VSAモーター |
40A |
|
![]() |
ウォーターポンプ |
40A |
|
![]() |
電動サーボブレーキ |
40A |
|
![]() |
イグニッションメイン |
30A |
|
![]() |
冷却ファンサブ |
40A |
|
![]() |
リレーモジュール2 |
30A |
|
5 |
![]() |
サブ ヒューズボックス1 |
30A |
![]() |
ワイパー |
30A |
|
![]() |
EPS |
70A |
|
![]() |
リレーモジュール1 |
30A |
|
![]() |
冷却ファンメイン |
40A |
|
![]() |
P-ACTモーター |
(30A) |
|
![]() |
ヒューズボックス メイン2 |
60A |
|
6 |
― |
― |
― |
7 |
![]() |
イグニッション メイン2 |
30A |
8 |
― |
― |
― |
9 |
![]() |
バックアップ |
15A |
10 |
![]() |
ウォッシャー |
15A |
11 |
― |
― |
― |
12 |
![]() |
リヤシートヒーター |
(20A) |
13 |
― |
― |
― |
14 |
― |
― |
― |
15 |
![]() |
シャッターグリル |
(10A) |
16 |
― |
― |
― |
17 |
― |
― |
― |
18 |
![]() |
ホーン |
10A |
19 |
― |
― |
― |
20 |
![]() |
オーディオ |
7.5A |
21 |
![]() |
EVTC |
20A |
22 |
![]() |
DBW |
15A |
23 |
![]() |
非常点滅表示灯 |
15A |
24 |
![]() |
バックアップFI-ECU |
10A |
25 |
![]() |
IGP |
15A |
26 |
![]() |
P-ACT DRV |
(10A) |
27 |
![]() |
LCM L |
20A |
28 |
![]() |
INJ |
20A |
29 |
![]() |
制動灯 |
10A |
30 |
![]() |
LCM R |
20A |
31 |
![]() |
イグニッションコイル |
15A |
32 |
![]() |
ICM |
10A |
33 |
![]() |
PCU EWP |
10A |
34 |
― |
― |
― |
35 |
― |
― |
― |
37 |
― |
― |
― |
38 |
― |
― |
― |
39 |
![]() |
IGA |
10A |
40 |
![]() |
IGB |
10A |
41 |
― |
― |
― |
42 |
![]() |
MON 2 |
7.5A |
45 |
![]() |
IGPS[LAF] |
10A |
46 |
― |
― |
― |
室内運転席側のヒューズボックス

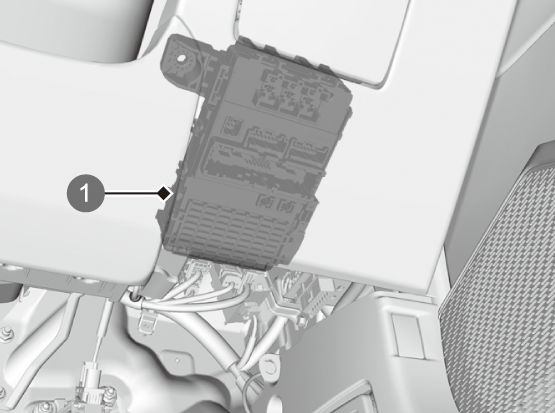

- インストルメントパネルの奥にあります。
- 下から確認できます。
-
- ヒューズボックス
-
- ヒューズラベル
- さらに詳しく
-

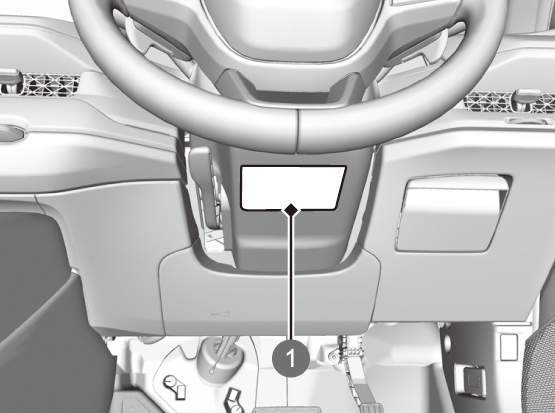

コラムカバー下に貼ってあるラベルに、ヒューズの場所が表示してあります。
ヒューズ番号とラベルの表示で、該当するヒューズの位置を確認してください。
各ヒューズの装備と容量
表示
|
装備
|
容量
|
|
---|---|---|---|
1 |
![]() |
運転席 パワーウィンドー |
20A |
2 |
![]() |
助手席 パワーウィンドー |
20A |
3 |
![]() |
後席右側 パワーウィンドー |
20A |
4 |
![]() |
後席左側 パワーウィンドー |
20A |
5 |
![]() |
オプション |
10A |
6 |
![]() |
SRS |
10A |
7 |
![]() |
TRUNK LOCK ACT |
10A |
8 |
![]() |
RVU |
(10A) |
9 |
![]() |
フロント アクセサリーソケット (フロントコンソール) |
20A |
10 |
![]() |
ドアロック |
20A |
11 |
![]() |
メーター |
10A |
12 |
![]() |
― |
(10A) |
13 |
![]() |
オプション2 |
10A |
14 |
![]() |
MISS SOL |
10A |
15 |
![]() |
― |
(10A) |
16 |
![]() |
マルチビューカメラ システム |
(7.5A) |
17 |
― |
― |
― |
18 |
― |
― |
― |
19 |
― |
― |
― |
20 |
![]() |
CGW |
10A |
21 |
― |
― |
― |
22 |
![]() |
HONDAスマートキー システム |
10A |
23 |
![]() |
― |
(10A) |
24 |
![]() |
ADS |
(15A) |
25 |
![]() |
シフトバイワイヤー |
(5A) |
26 |
![]() |
SRS |
10A |
27 |
![]() |
ACG |
10A |
28 |
![]() |
VSA/ABS |
10A |
29 |
![]() |
フューエルポンプ |
20A |
30 |
![]() |
左側ドアアンロック |
10A |
31 |
![]() |
右側ドアアンロック |
10A |
32 |
![]() |
― |
(20A) |
33 |
![]() |
センターディスプレイ |
(7.5A) |
34 |
![]() |
USB チャージャー |
10A |
35 |
![]() |
― |
(20A) |
36 |
![]() |
オートヘッドライト アジャスター |
(10A) |
37 |
― |
― |
― |
38 |
![]() |
IGA 2 |
(20A) |
39 |
![]() |
右側ドアロック |
10A |
40 |
![]() |
運転席パワーシート (SLIDE/FR HI) |
(20A) |
41 |
![]() |
運転席パワーシート (REC/RR HI) |
(20A) |
42 |
![]() |
オプション3 |
(10A) |
43 |
![]() |
エアコン |
10A |
44 |
![]() |
デイタイム ランニングライト |
10A |
45 |
![]() |
ACC |
10A |
46 |
![]() |
ACCキーロック |
10A |
47 |
![]() |
左側ドアロック |
10A |
48 |
![]() |
フロント シートヒーター |
(20A) |
49 |
![]() |
助手席パワーシート (REC) |
(20A) |
50 |
![]() |
運転席 ランバーサポート |
(10A) |
51 |
― |
― |
― |
52 |
― |
― |
― |
53 |
![]() |
助手席パワーシート (SLIDE) |
(20A) |
54 |
![]() |
オプション1 |
10A |
55 |
― |
― |
― |
56 |
― |
― |
― |
ヒューズの点検と交換
-
- パワーモードをOFFモードにし、ヘッドライトとすべてのアクセサリーをOFFにする。

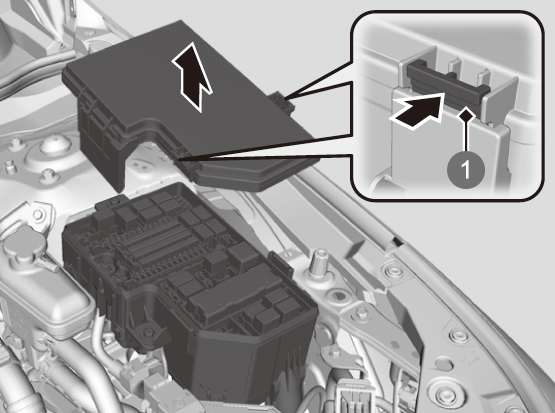

- エンジンルーム内のヒューズボックスのフタを取り外す。

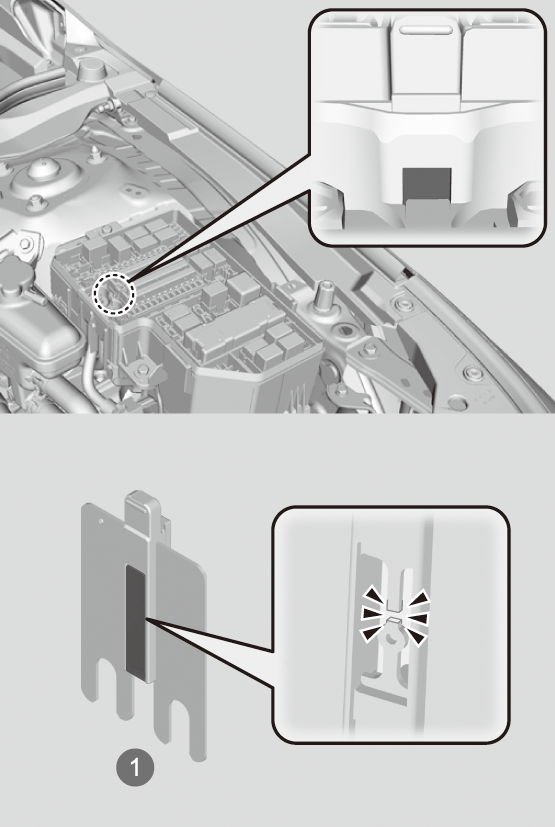

- 図の位置からメインヒューズを点検する。
- ヒューズが切れている場合は、Honda販売店に修理を依頼してください。
-
- メインヒューズ
-

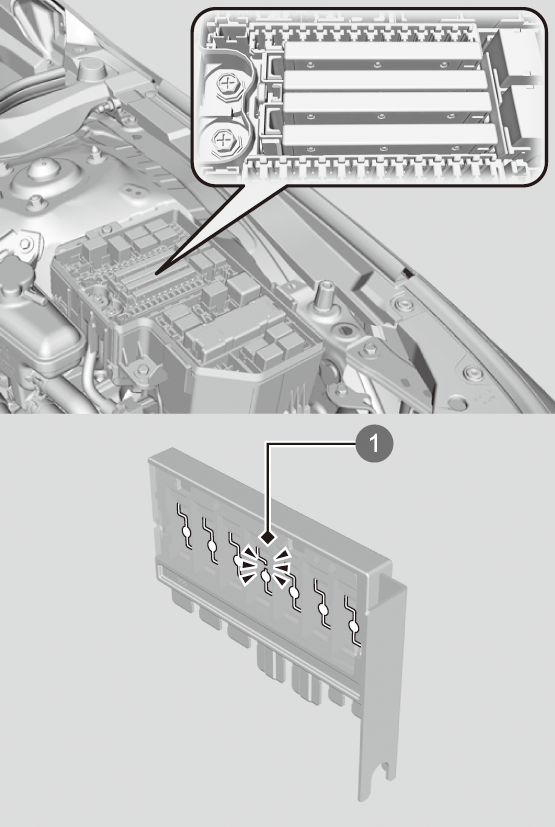

- メインヒューズ以外の大きいヒューズを点検する。
- ヒューズが切れている場合は、Honda販売店に修理を依頼してください。
- メインヒューズ以外の大きいヒューズを点検する。
-
- 切れているヒューズ
-
- エンジンルーム内と、室内の小さいヒューズを点検する。

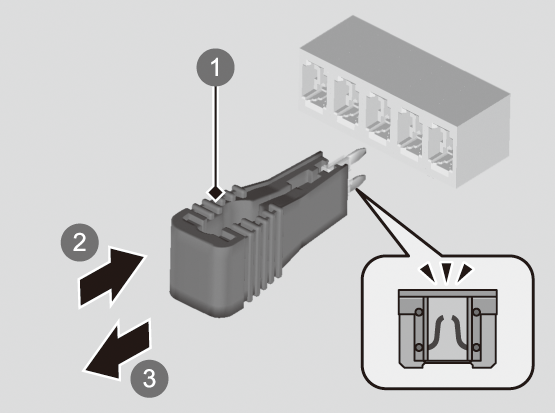

- 切れているヒューズがあったら、ヒューズプラーで引き抜き、新しいものと交換してください。
- エンジンルーム内と、室内の小さいヒューズを点検する。
-
- ヒューズプラー
- 取り付ける
- 外す
- さらに詳しく
- アドバイス
規定容量より大きいヒューズに交換すると、電気系統を損傷する危険性が高くなります。
交換したあと、すぐにヒューズが切れるような場合は、Honda販売店で点検を受けてください。
ヒューズは同じ規定容量のヒューズと交換してください。
エンジンルーム内のヒューズボックスには、フタの裏にヒューズプラーがついています。ヒューズプラーは、切れている小さいヒューズを引き抜くときに使います。
