LEDランタンがナチュラルな雰囲気に様変わり!
オシャレな木製の
LEDランタン専用ケース
更新日:2019.01.16

LEDランタンをナチュラルな雰囲気に様変わりさせる、木製ランタンケースをDIYしました。ケースに入れたままLEDランタンを使うことができ、さらに横板を組み替えることで照射範囲の調節が可能。シーンに応じて光の変化を楽しめるオシャレで実用的なケースです。図面のPDFも公開していますので、興味がある方はぜひ作ってみてください!
How to make -作り方-

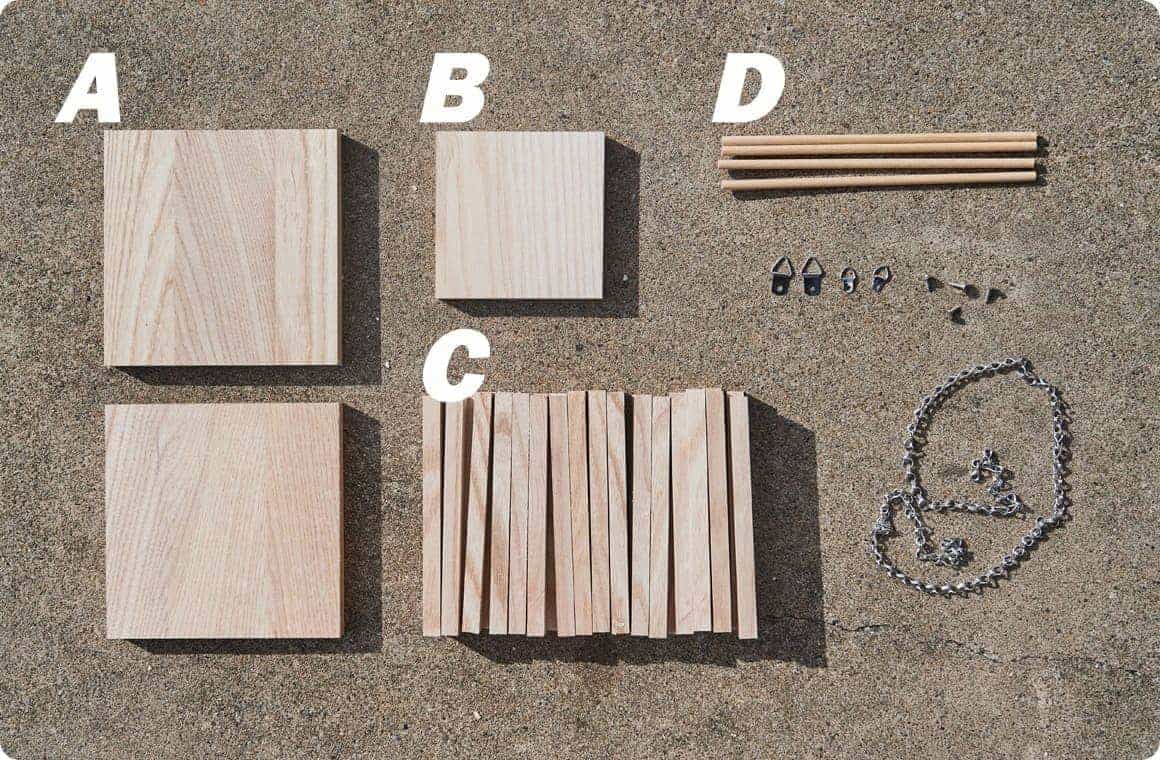

材料

※寸法表記:W(幅)、H(高さ)、D(奥行き)、t(厚み)
- 【木材:ホワイトアッシュ】
-
- A. W150 × D150 × t15mm / 2枚(上蓋・底板)
- B. W105 × D105 × t15mm / 1枚(ランタン土台板)
- C. W150 × D16 × t10mm / 32枚(横板)
- 【木材:シナ材】
-
- D. W175 × φ6mm / 4本(縦の支柱用丸棒)
- 【その他の材料】
-
- ・三角吊りカン / 2個
- ・Dカン小(額縁用)/ 2個
- ・低頭タッピングネジ10mm / 4本
- ・チェーン 750mm / 1本

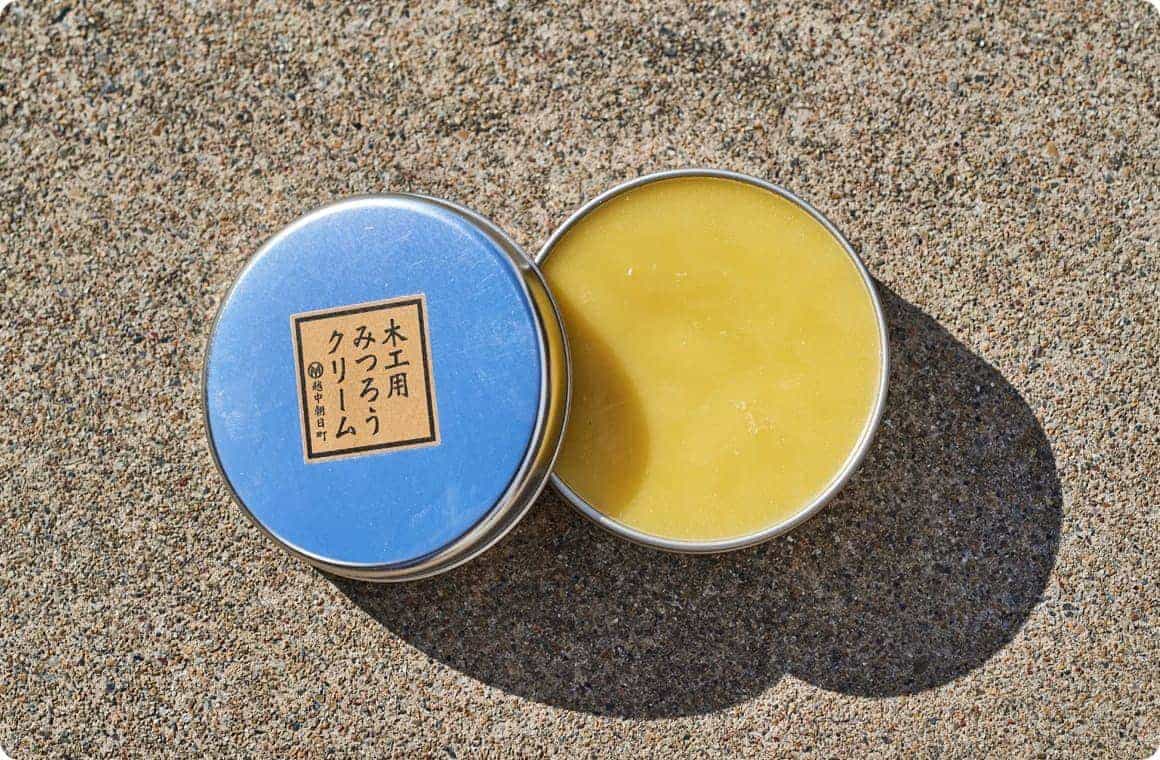

【塗料】

-
- ・木工用みつろうクリーム

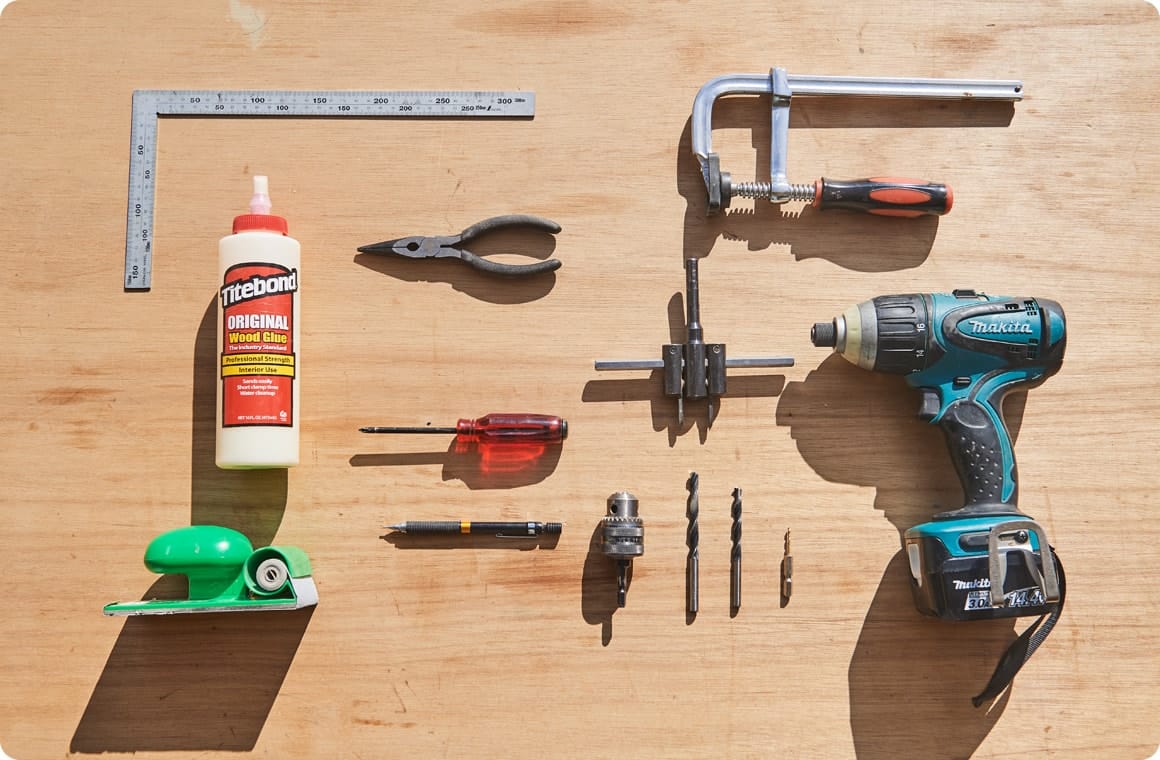

工具

-
- ・F型クランプ
- ・インパクトドライバー
- ・自在錐
- ・木工錐(6mm、7mm)
- ・下地穴用錐
- ・差し金
- ・ラジオペンチ
- ・プラスドライバー
- ・筆記用具
- ・ボンド
- ・紙やすり

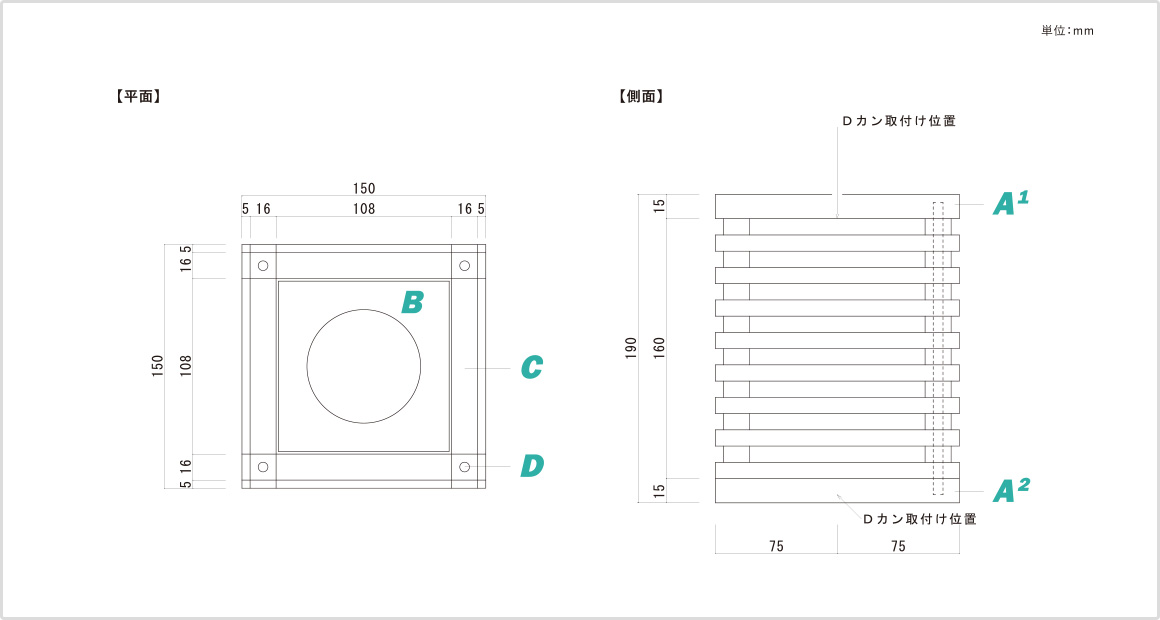

図面
作り方
1.穴あけ作業

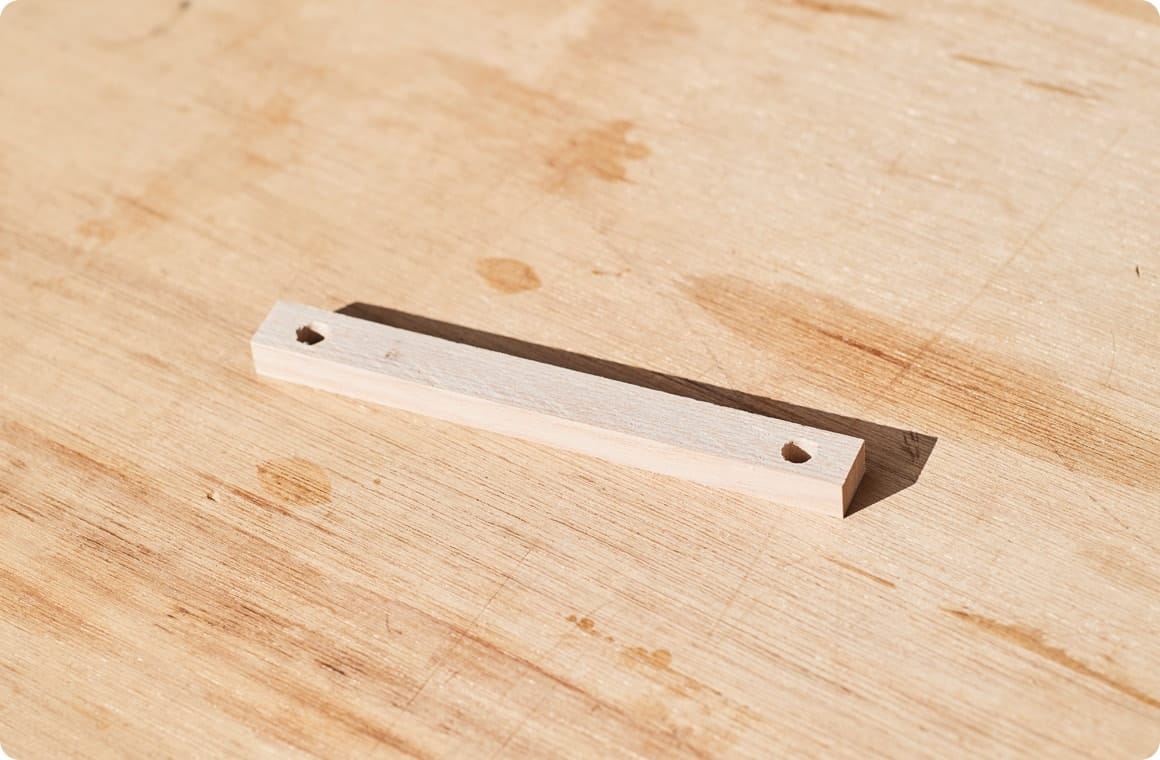

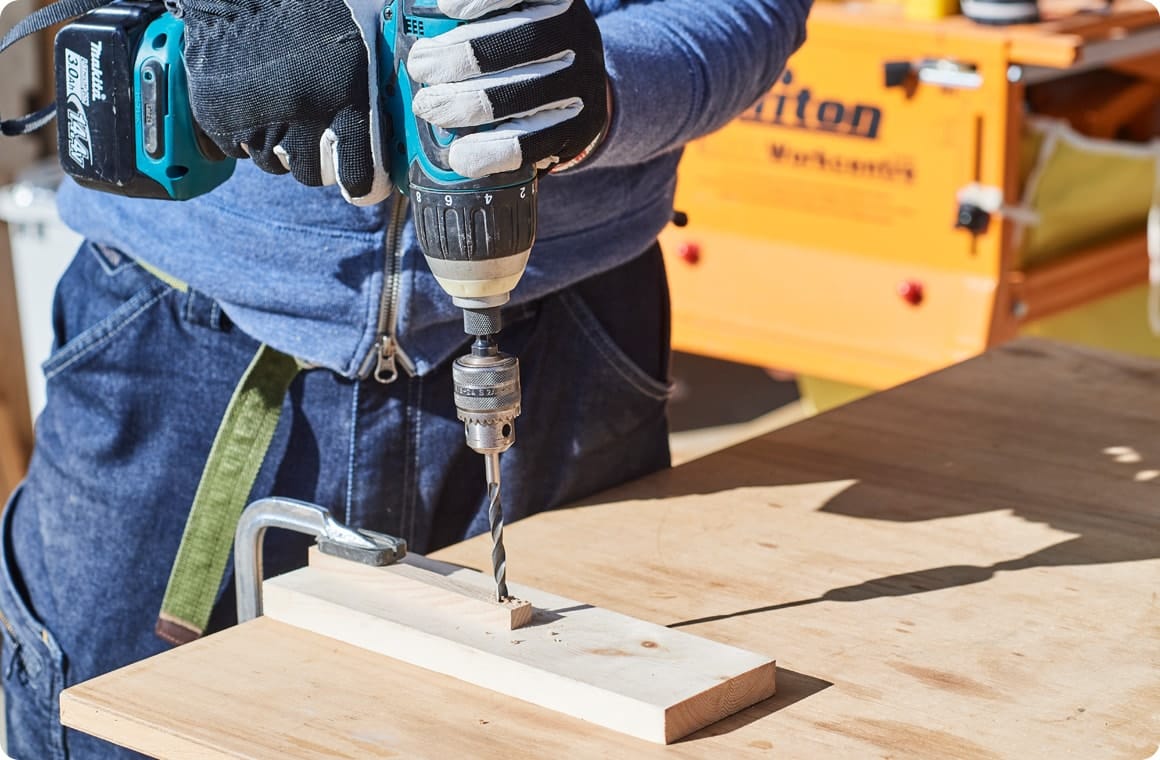

Cの横板、全32枚にそれぞれ2つの貫通穴(φ7mm)を開ける。写真のように下に端材を敷いてその上にCを置き、F型クランプで固定すると作業しやすい。
2.上蓋、底板の加工

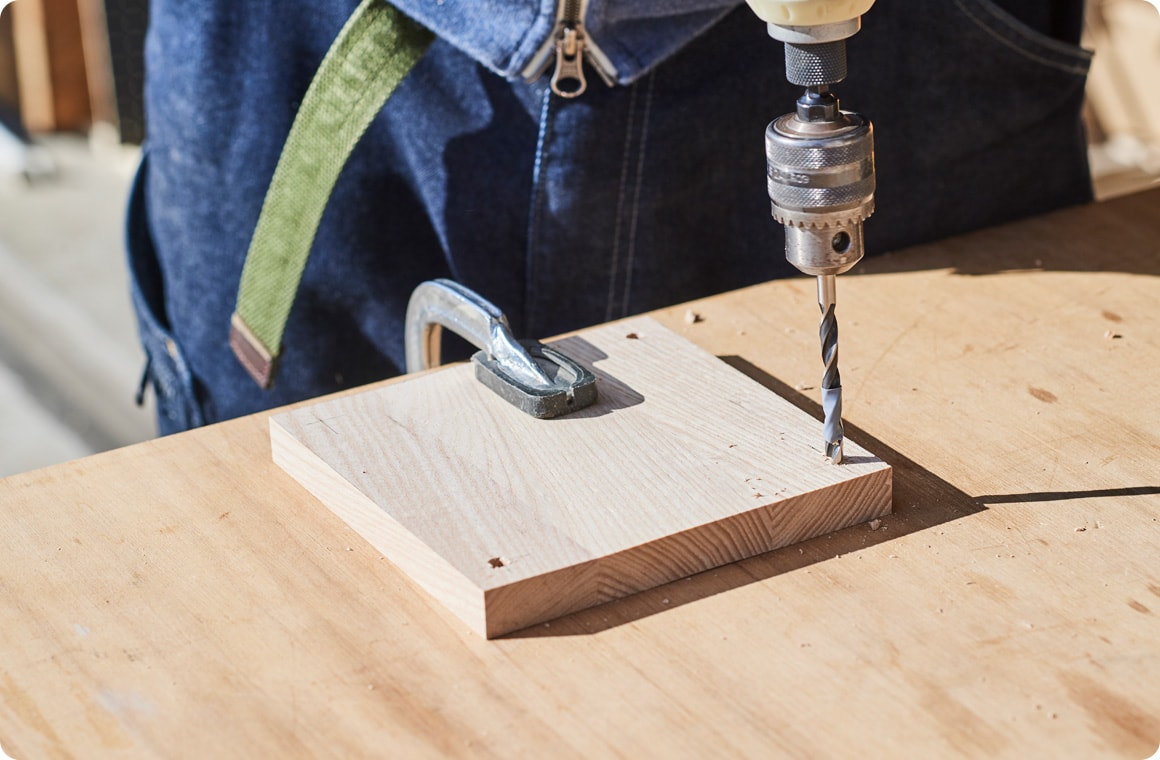

Aの上蓋と底板に各4カ所の穴を開ける。底板用の穴はφ6mm、上蓋用はφ7mmに。それぞれ貫通させず、穴の深さを10mmまでにする。
底板と上蓋の差は穴の大きさしかないため、区別できるようにあらかじめ目印を付けておくのがおすすめ。あとで迷わなくて済む。

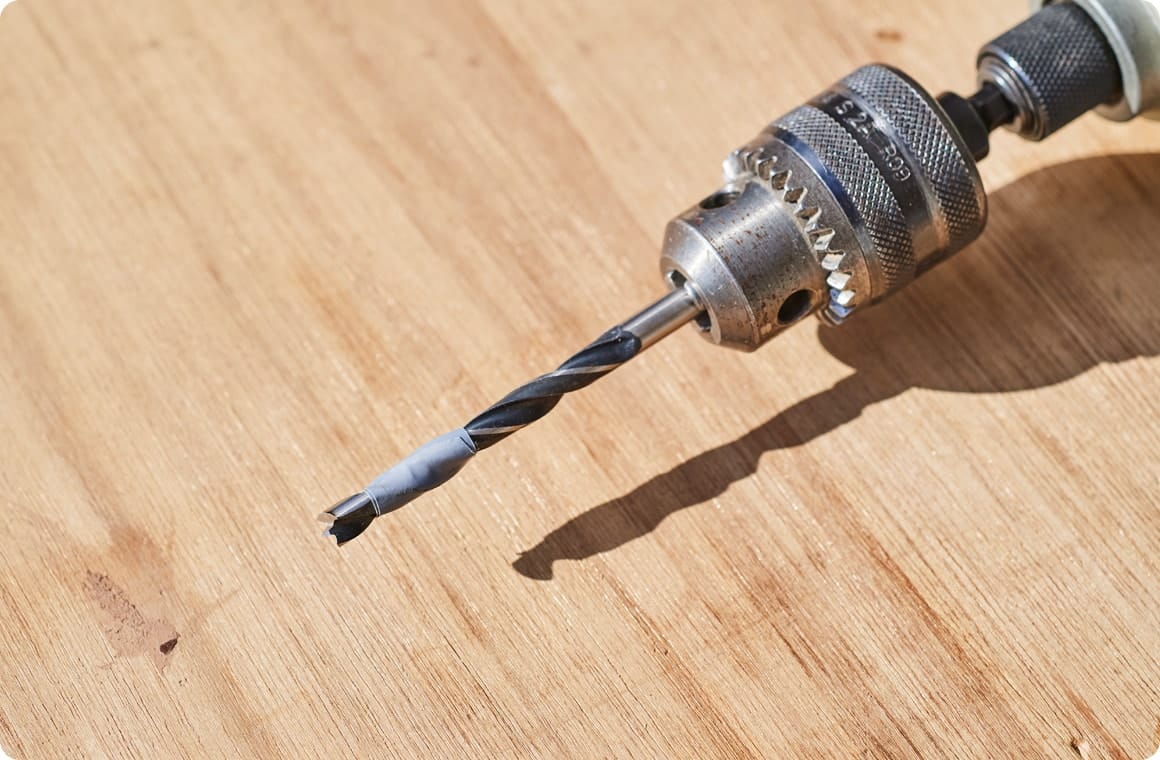

誤って貫通穴が開かないようにするテクニック。錐の先端から10mmの部分でストップするよう、テープを巻きつけておくといい。
3.ランタン土台板の加工

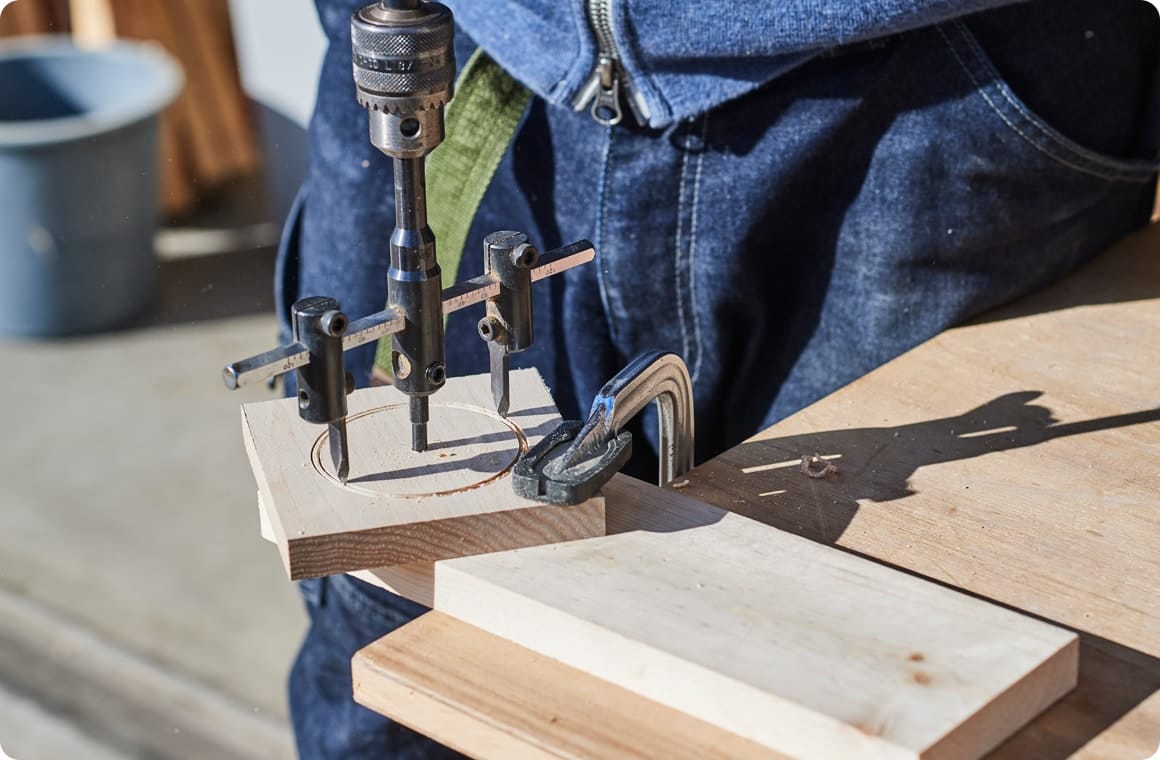

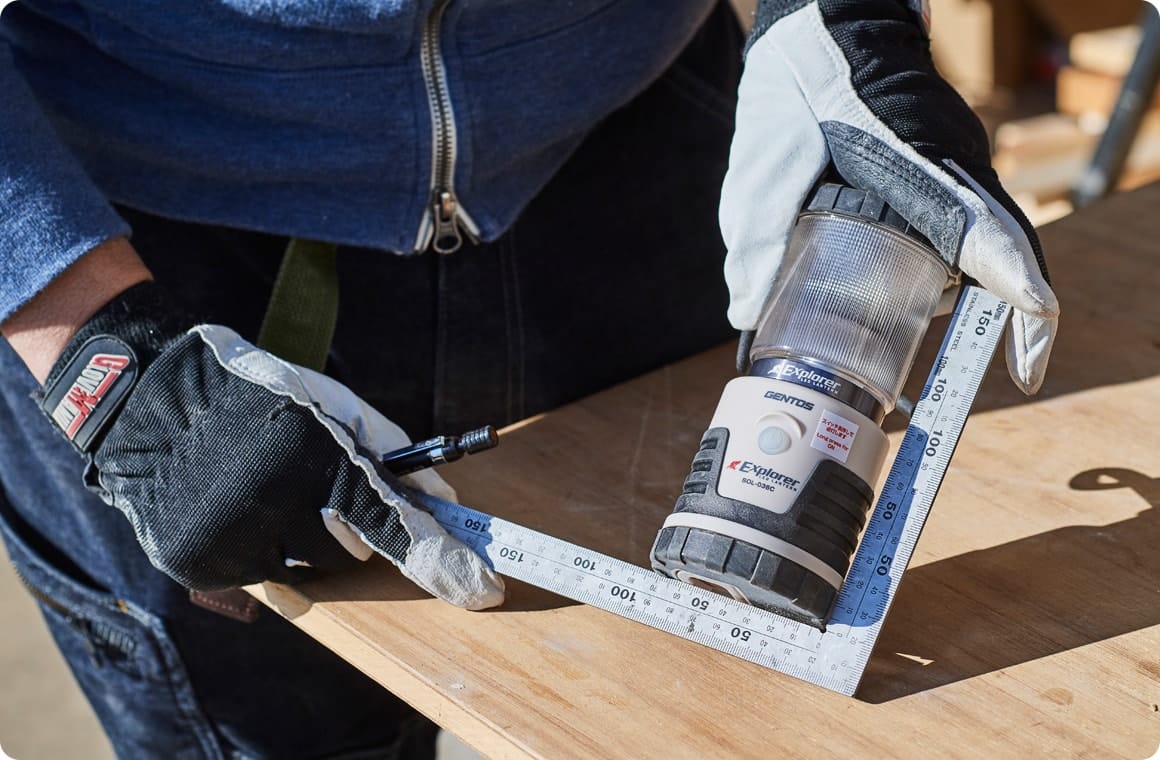

LEDランタン底部の直径を図り、Bの下に端材を敷いてF型クランプで固定。自在錐でくり抜く。

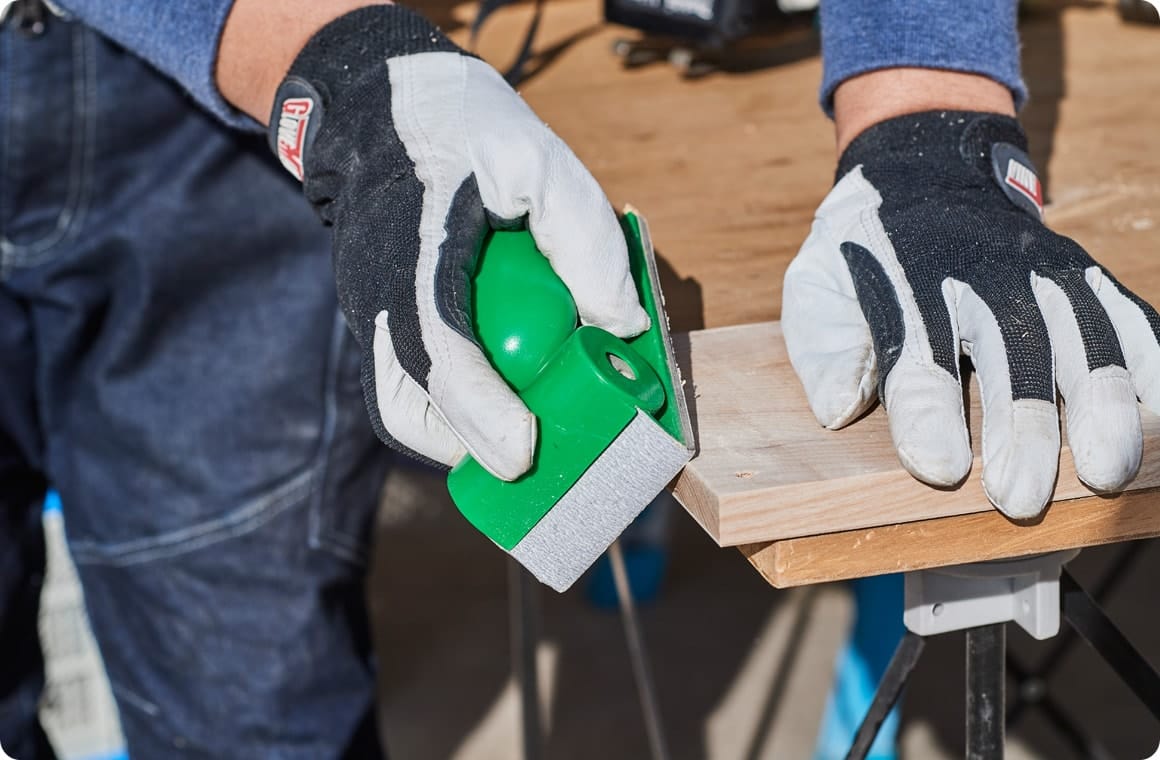

木材のカット作業が完了。全ての木材にやすりがけをする。
4.底板に丸棒を差し込む

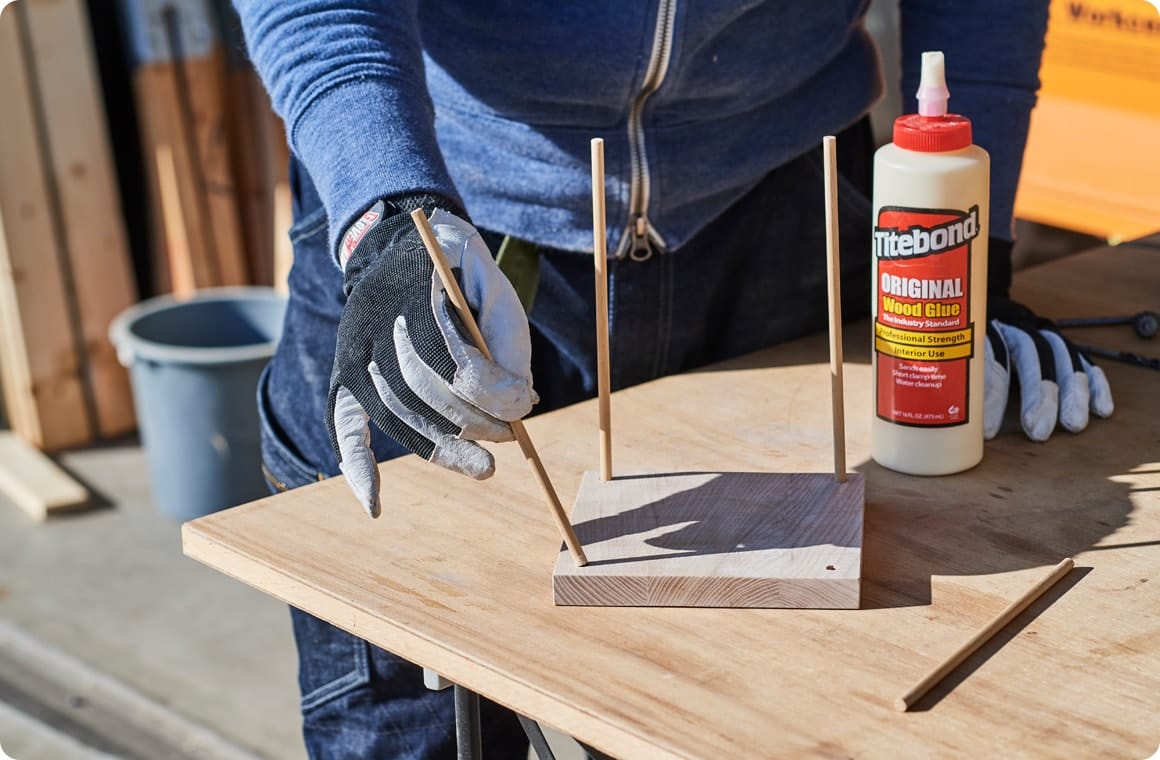

Dの丸棒の先端にボンドを塗布し、Aの底板(φ6mm穴の方)の穴それぞれに差し込んで固定。
5.塗料を塗る

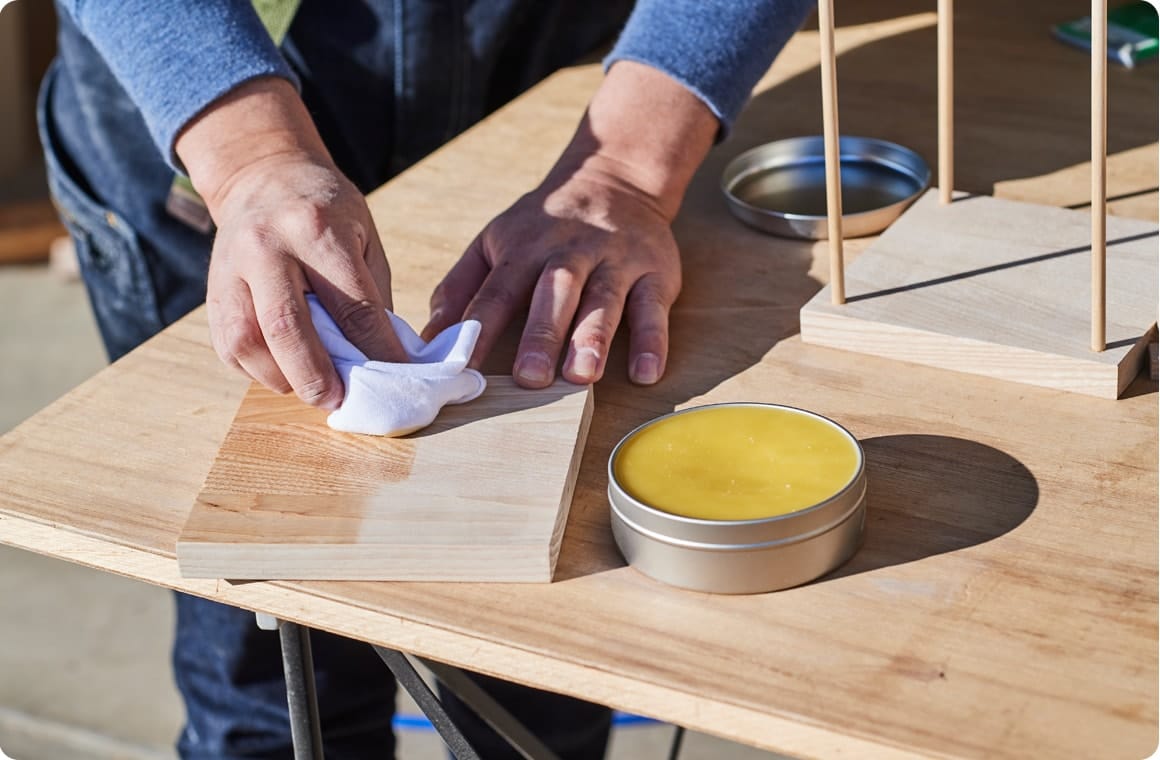

全ての木材に塗料を塗る。
※塗装法は塗料の仕様に準ずる。
6.チェーンの取り付け

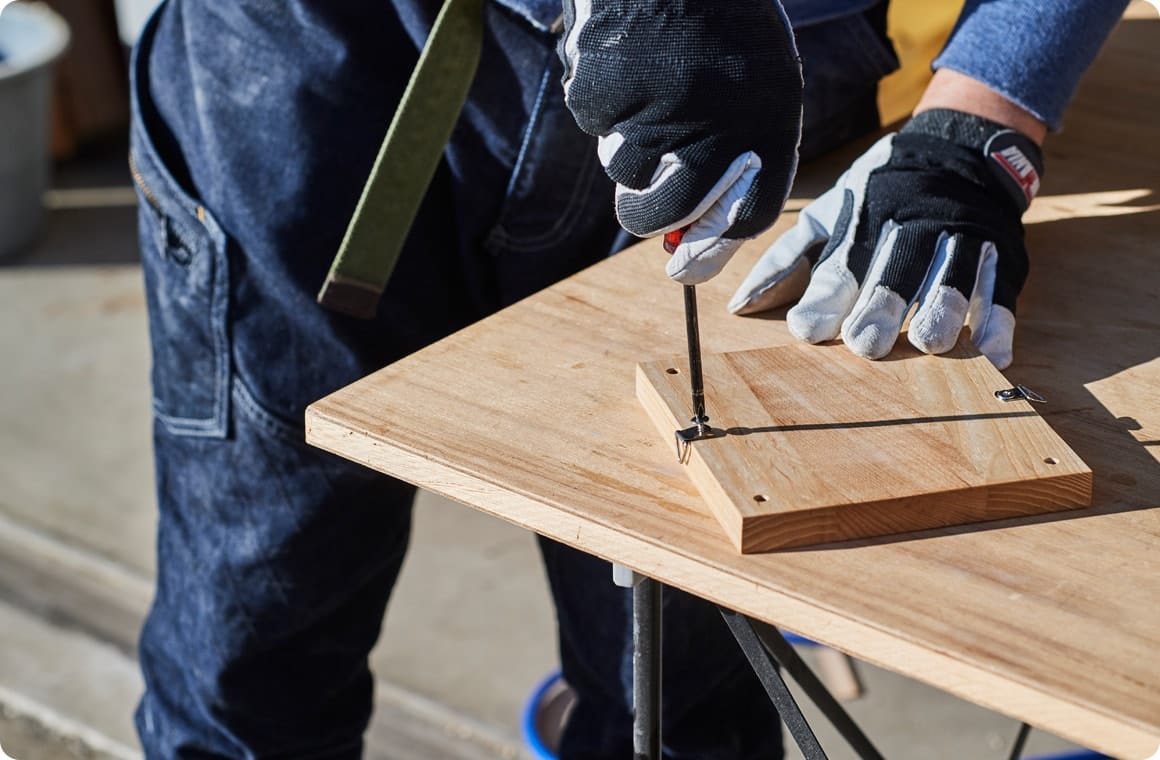

上蓋の穴を開けた面の両側に三角吊りカン2つをネジ留めする。

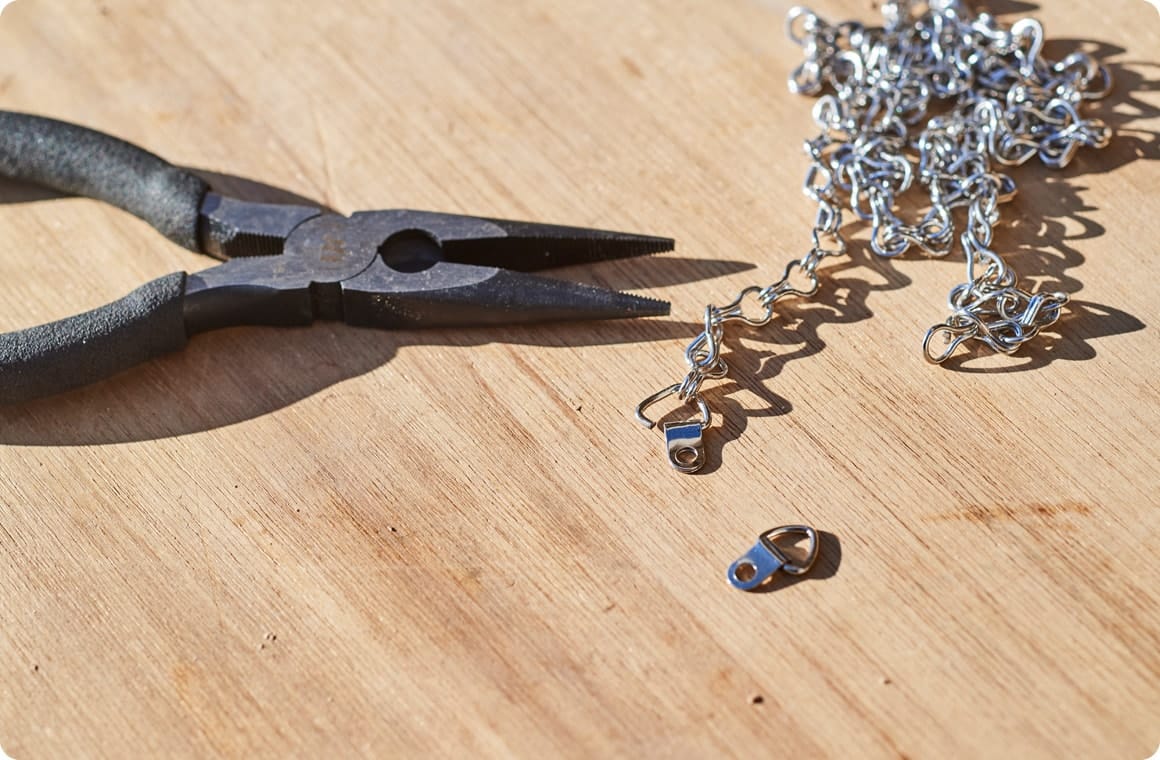

底板と固定するためのDカン小(額縁用)をチェーンと連結させる。ラジオペンチでDカン小(額縁用)を広げてチェーンと連結させたら閉じる。

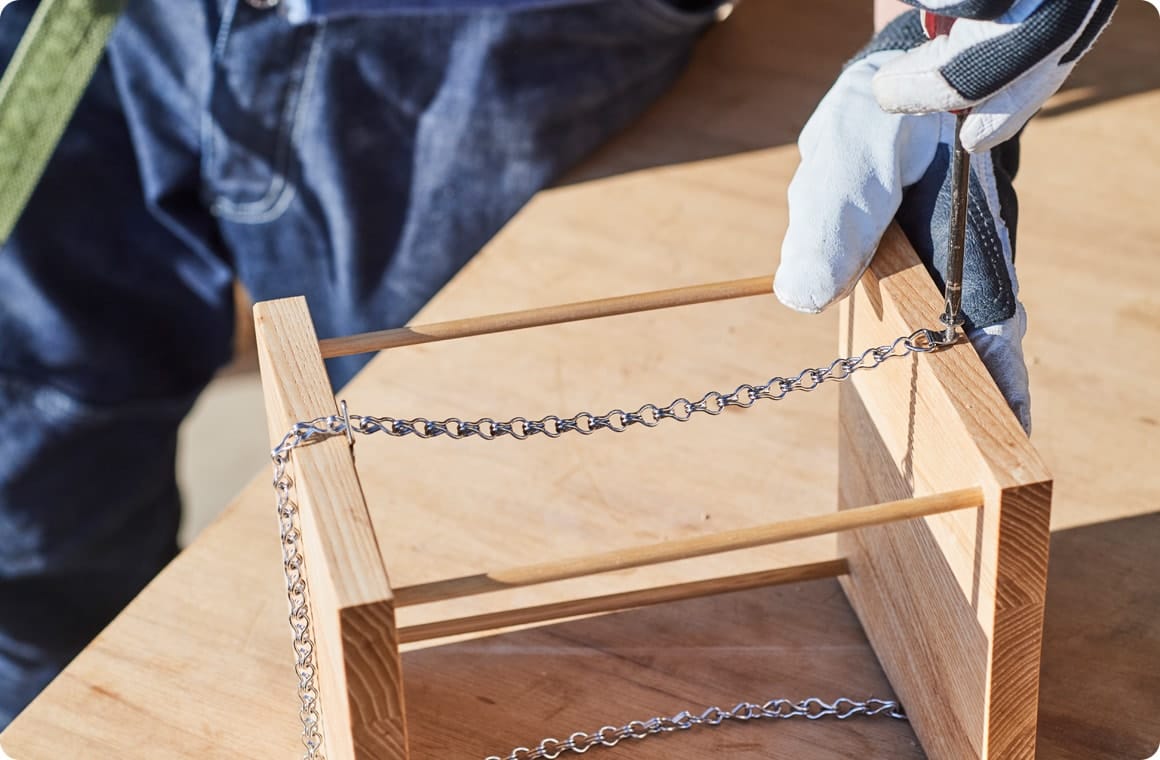

最後は底板へのチェーン固定。以下の順序で行うと分かりやすい。
①チェーンの片方を底板にネジ留めしたら上蓋を丸棒に差し込む。
②上蓋に取り付けた三角吊りカン2カ所にチェーンを通す。
③通したもう一方のチェーンを底板にネジ留めする。
- 監修: 友松すのこ
撮影協力: 赤城山オートキャンプ場
