ボデーブロック

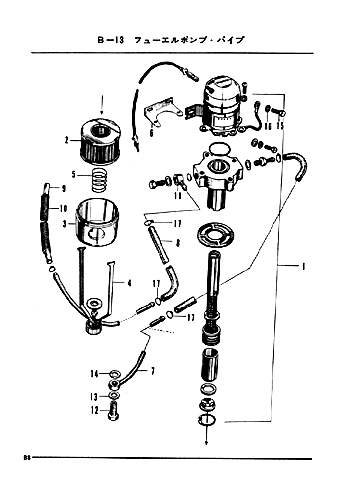

B-13 フューエルポンプ・パイプ

見出番号 部品名
部品番号


1 フューエルポンプアッセンブリー
16700-516-003
2 フューエルストレーナーアッセンブリー
16701-512-000
3 ストレーナーケース
16702-512-000
4 ロックバンドコンプリート
16710-512-000
5 ストレーナースプリング
16727-512-000
6 フューエルポンプブラケット
16740-516-000
7 フューエルフィードパイプA
17710-516-000
8 フューエルフィードパイプD
17735-516-000
9 フューエルフィードパイプE
17741-516-000
10 ヒートインシユレーティングチューブ
17773-504-000
11 フューエルパイプバンジョー
17781-504-000
12 フューエルパイプバンジョーボルト
17782-504-000
13 フューエルパイプパンジョーボルトパッキンA
17783-504-000
14 フューエルパイプパンジョーボルトパッキンB
17784-504-000
15 6×12 六角ボルト
92000-06012
