自由研究

ピンホールカメラをつくろう（高学年向け）

すきまのない箱をつくるのが少しむずかしいよ。
自分でつくったカメラで写真をとって、現像げんぞうにもチャレンジしてみよう。
対象学年
こうさく
ピンホールカメラをつくろう
所要（しょよう）時間：約1時間

用意するもの

用意するもの
木材（ベニヤ板など）　①フタ・底　152×202×4mm　2枚　②フタの側面　184×31×9mm、152×31×9mm 各2枚　③箱本体の側面　184×47×9mm、152×47×9mm、184×55×4mm、126×55×4mm 各2枚　※ホームセンターでカットしてもらおう。

④じょうぎ　⑤えんぴつ　⑥電動ドリルドライバー（10mmの穴あなを開けられる木工用の下穴あな用ビットを使う）　⑦サンドペーパー240番、600番　⑧太めの輪ゴム　⑨木工用ボンド　⑩ぬらしたはぎれ　⑪黒のペンキ　⑫ハケ　⑬新聞紙（ペンキをぬるときに下にしく）　⑭銅板どうばん（3×3センチ）　⑮画びょう　⑯黒い画用紙　⑰はさみ　⑱穴あな開けパンチ　⑲黒の油性せいペン　⑳黒いガムテープ　両面テープ　マスキングテープ
箱の中に光が入ると写真がとれないので、木材は正しいサイズにカットしてもらい、すきまができないようにはりつけましょう。

つくりかた

穴あなを開ける

穴（あな）を開ける

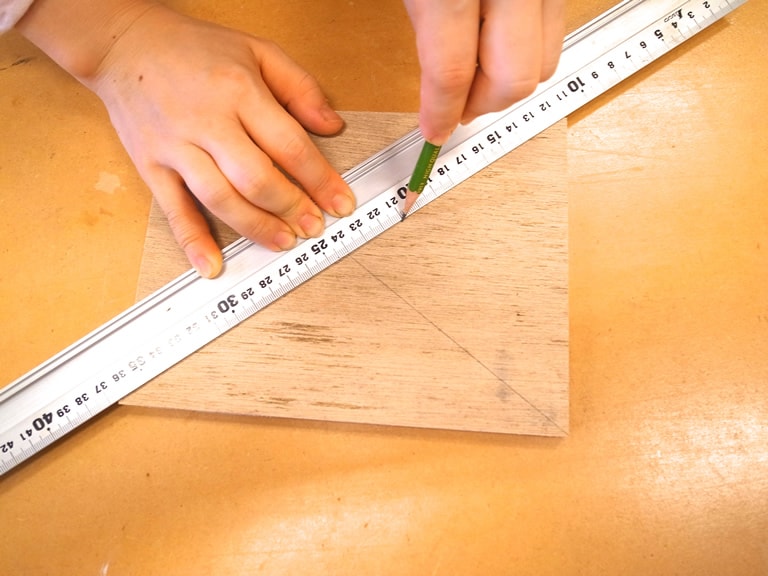

フタ用の板の内側に、しょうぎとえんぴつで対角線を引いて中心を出し、下にいらない板などをしいて、電動ドリルドライバー（下穴（あな）用ビット）で直径10mmくらいの穴（あな）を開ける。板をしっかりおさえて開けよう。※底用の板には穴(あな)は開けないように。
フタ用の板の内側に、しょうぎとえんぴつで対角線を引いて中心を出し、下にいらない板などをしいて、電動ドリルドライバー（下穴あな用ビット）で直径10mmくらいの穴あなを開ける。板をしっかりおさえて開けよう。
※底用の板には穴あなは開けないように。

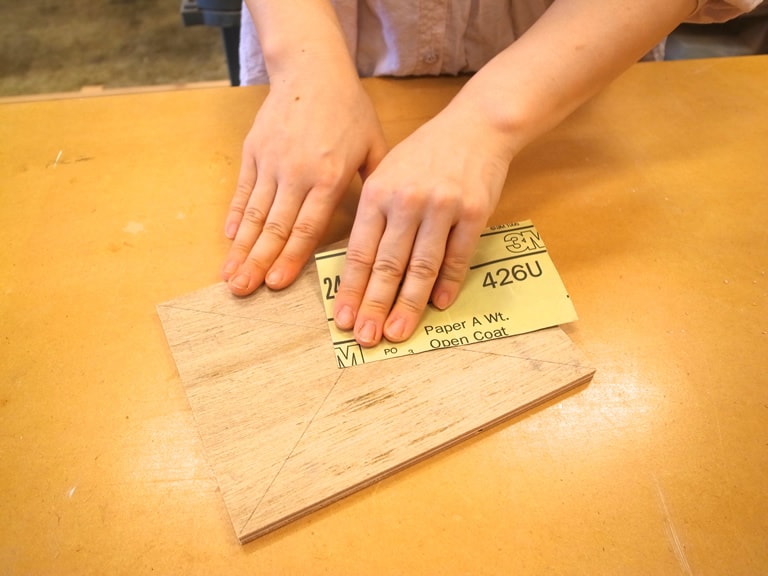

穴（あな）の周りがガサガサになるので、240番のサンドペーパーをあててなめらかにしよう。
穴あなの周りがガサガサになるので、240番のサンドペーパーをあててなめらかにしよう。
POINT
どうして穴あなを開けるの？ ピンホールカメラにはレンズがなく、この小さな穴あなから入ってくる光を利用して写真をとるよ。

仮かり組みする

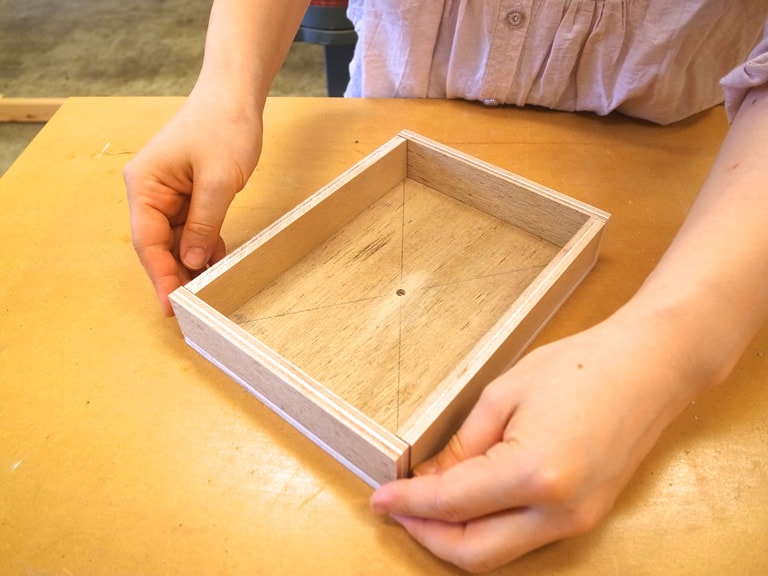

側面用の板を、短い方が外側になるように配置して、仮(かり)組みをする。フタと箱本体それぞれに行う。
側面用の板を、短い方が外側になるように配置して、仮かり組みをする。フタと箱本体それぞれに行う。

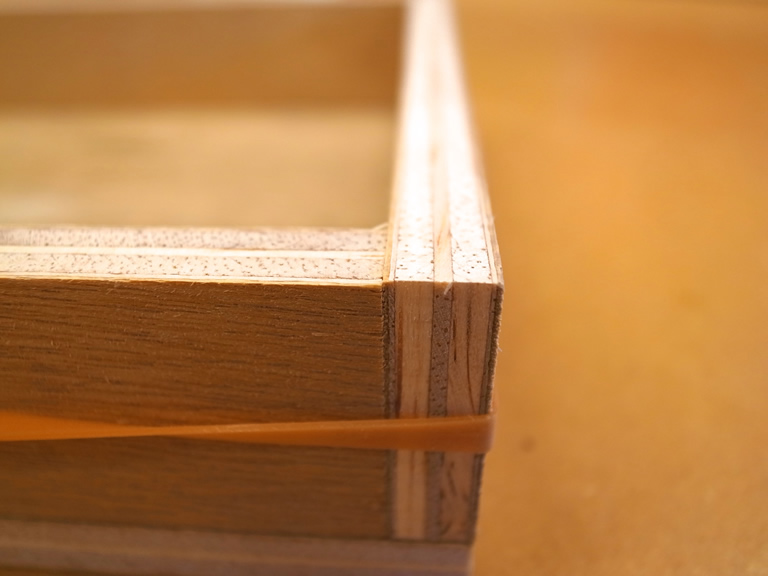

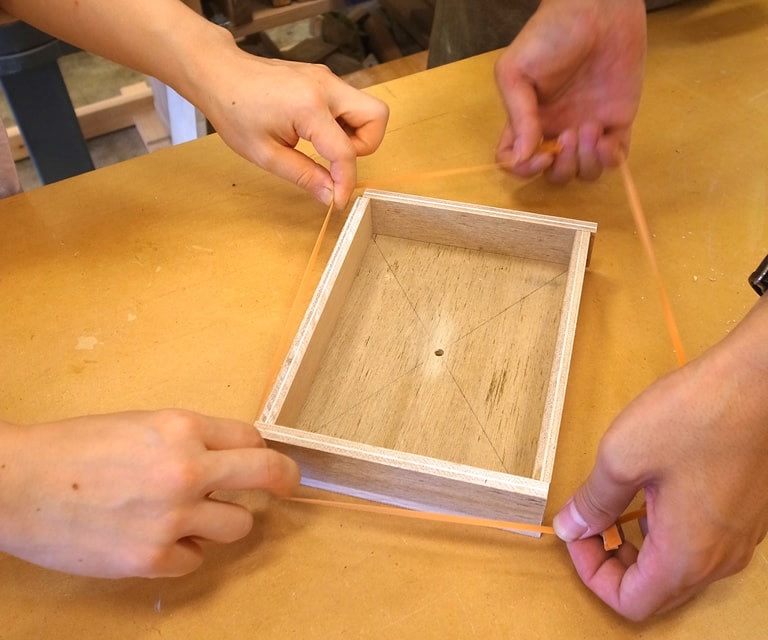

二人で輪ゴムを広げて、角をおさえながら固定し、ぴったりくっついているか、高さがそろっているかを確認（かくにん）しよう。。
※輪ゴムが短い場合は、切って2本をつなげよう。
二人で輪ゴムを広げて、角をおさえながら固定し、ぴったりくっついているか、高さがそろっているかを確認かくにんしよう。
※輪ゴムが短い場合は、切って2本をつなげよう。
POINT
どうして仮かり組みをするの？ 仮かり組みは、ボンドではり合わせる前に、サイズがぴったり合っているか確認かくにんする作業だよ。ボンドをどこにぬればよいのか考えて、実際じっさいに輪ゴムをかけて練習してみよう。

はりつける

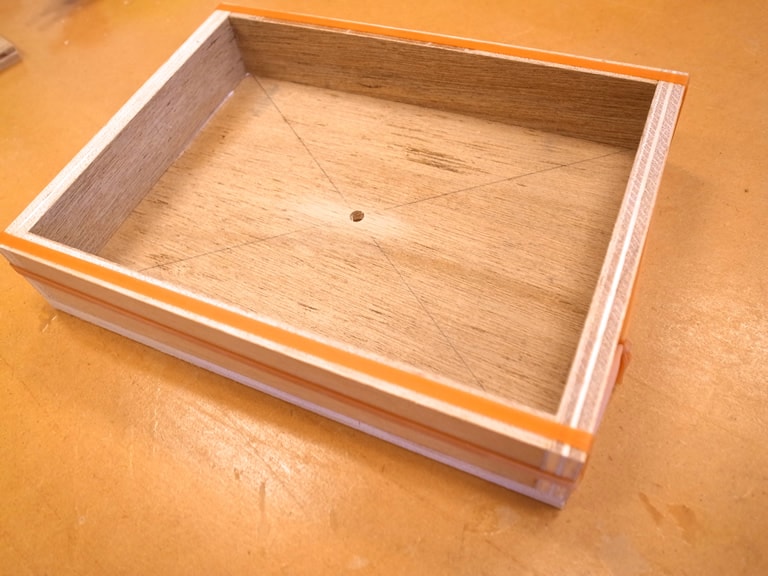

側面用の板にボンドをつけ、 仮(かり)組みのときと同じように組み立てて輪ゴムで固定し、はりつける。
フタと箱本体それぞれに行う。
側面用の板にボンドをつけ、 仮かり組みのときと同じように組み立てて輪ゴムで固定し、はりつける。フタと箱本体それぞれに行う。

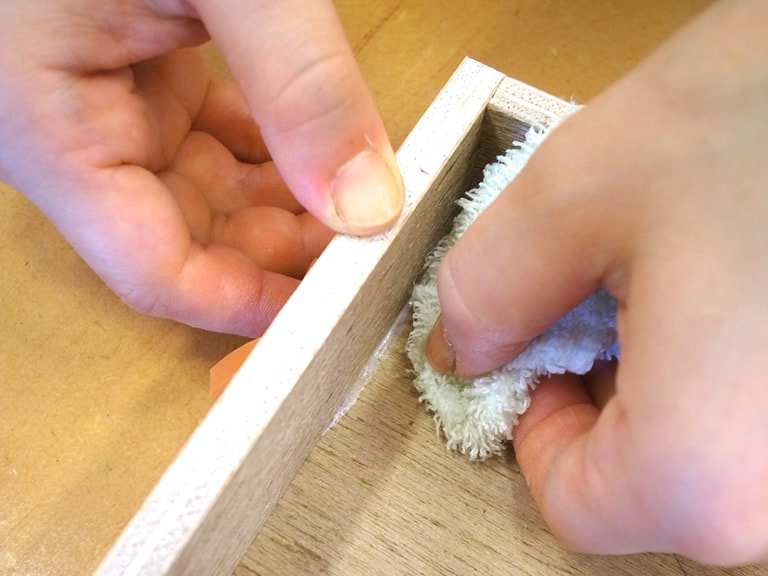

ボンドがはみ出ると後でペンキがぬれなくなってしまうので、多く出しすぎないよう注意しよう。ボンドがはみ出たら、水でぬらしたはぎれでふき取ろう。
ボンドがはみ出ると後でペンキがぬれなくなってしまうので、多く出しすぎないよう注意しよう。ボンドがはみ出たら、水でぬらしたはぎれでふき取ろう。

印ろうをつける

ボンドがはみ出ると後でペンキがぬれなくなってしまうので、多く出しすぎないよう注意しよう。ボンドがはみ出たら、水でぬらしたはぎれでふき取ろう。

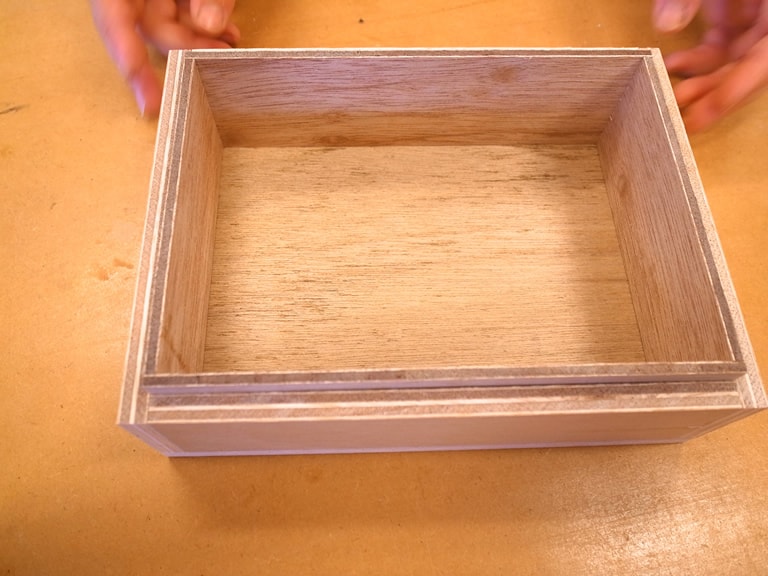

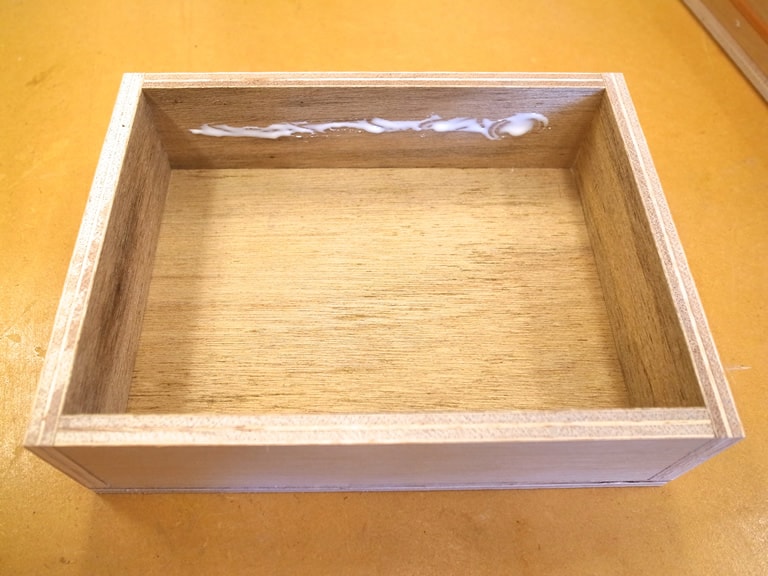

箱本体がかわいたら、"印ろう"という、すきまなくフタが閉しまるようにするための、うすさ4mmの板を内側にはりつける。
ボンドをつける前に板が入るか確認かくにんする。長い方が外側になるので、長い板を先に入れてから短い板を入れる。
ボンドがはみ出ると後でペンキがぬれなくなってしまうので、多く出しすぎないよう注意しよう。ボンドがはみ出たら、水でぬらしたはぎれでふき取ろう。
確認かくにんできたら、箱の内側にボンドをつけてはりつけよう。
※高さは箱本体よりもはみ出るので、ボンドは箱の内側につける。うすい板の方にボンドをぬると、ボンドがはみ出てしまうので気をつけよう。

ペンキをぬる

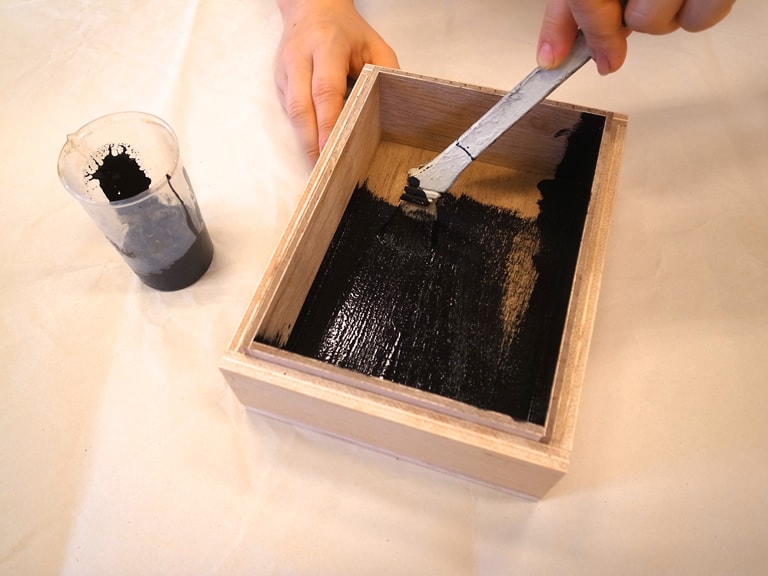

光が箱の中で反射（しゃ）しないよう、フタと箱本体それぞれの内側に黒のペンキをぬる。ぬり残しがないよう真っ黒にぬろう。※新聞紙などいらない紙を下にしこう。
光が箱の中で反射しゃしないよう、フタと箱本体それぞれの内側に黒のペンキをぬる。ぬり残しがないよう真っ黒にぬろう。
※新聞紙などいらない紙を下にしこう。

銅板どうばんに穴あなを開ける

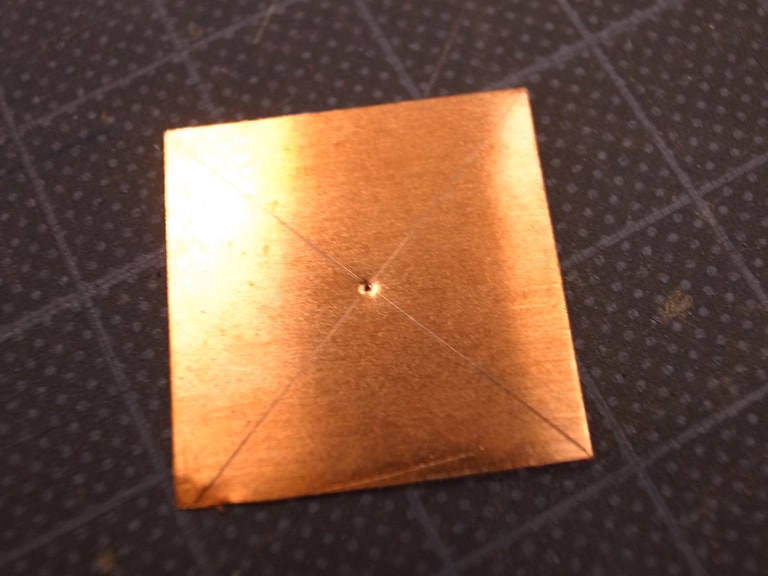

銅板(どうばん)の中心に画びょうで0.5mmくらいの穴（あな）を開ける。
銅板どうばんの中心に画びょうで0.5mmくらいの穴あなを開ける。

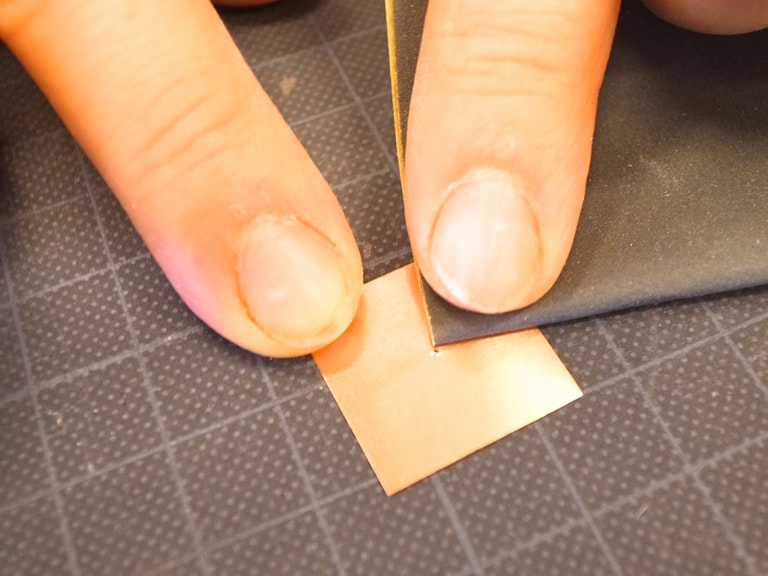

開けた穴（あな）の両面にサンドペーパー600番をあてて、ガサガサをとる。
開けた穴あなの両面にサンドペーパー600番をあてて、ガサガサをとる。

その後、穴あながつぶれている場合があるので、もう一度同じところに画びょうをさそう。
※穴あなが大きくなりすぎると写真がぼやけたり、必要な露出ろしゅつ時間（→次のページを参照）が変わってしまうので、注意深く作業しよう。

銅板どうばんを取りつける

銅板(どうばん)を取りつける

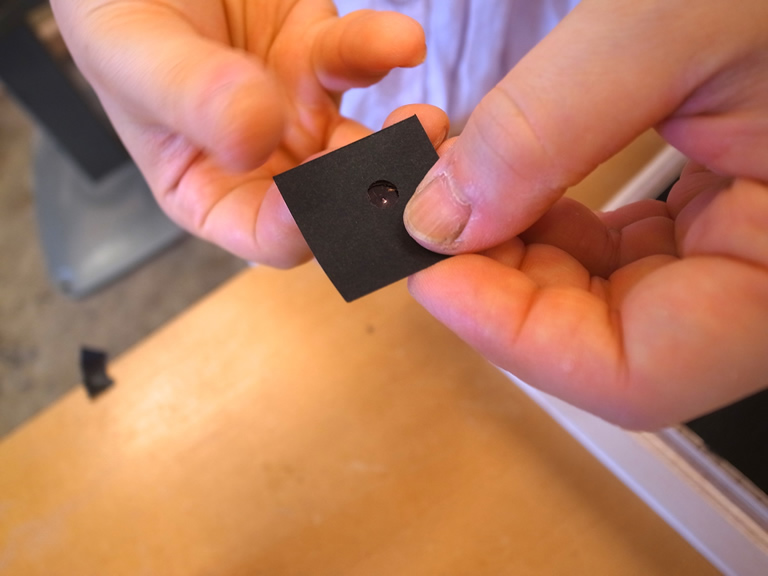

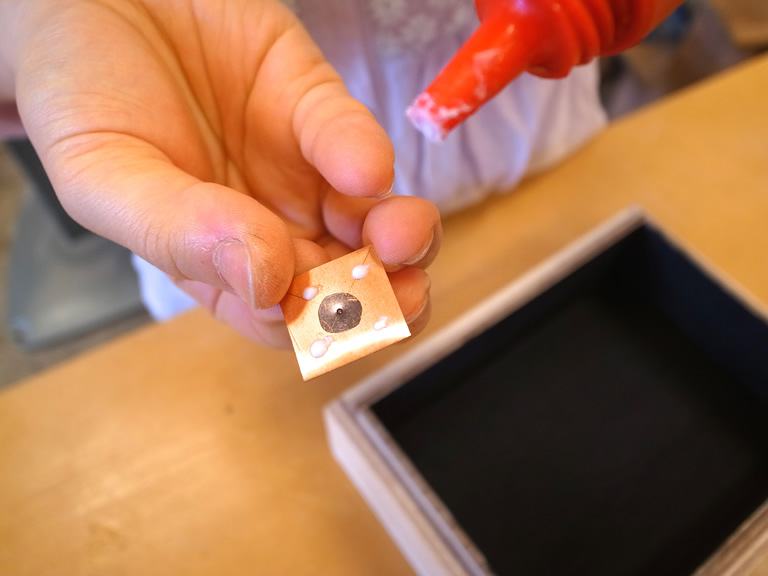

黒い画用紙を3cm角に切り、真ん中にパンチで穴（あな）を開ける。銅板(どうばん)の上に重ねたときに、穴（あな）から見える部分を黒の油性（せい）ペンでぬりつぶし、ボンドをつけて黒い画用紙の真ん中にはる。
黒い画用紙を3cm角に切り、真ん中にパンチで穴あなを開ける。銅板どうばんの上に重ねたときに、穴あなから見える部分を黒の油性せいペンでぬりつぶし、ボンドをつけて黒い画用紙の真ん中にはる。

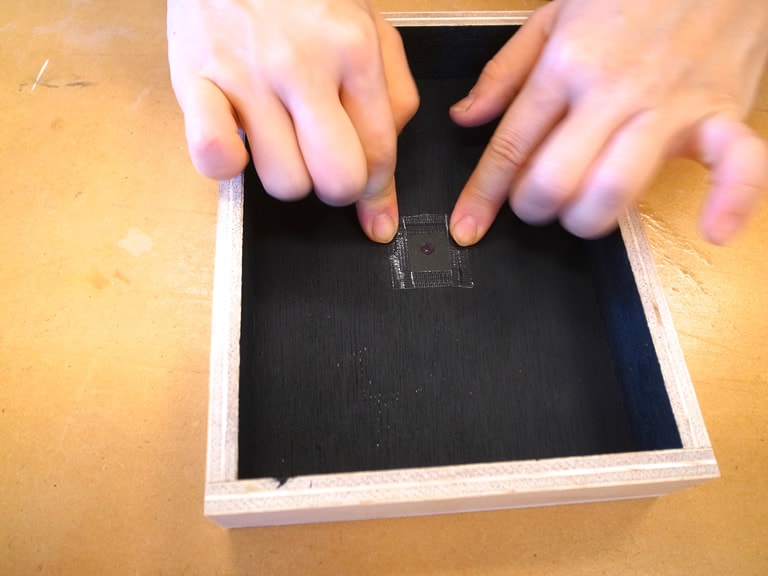

それをフタの内側に黒いテープでとめる。銅板(どうばん)の穴（あな）がフタの<ruby>穴<rt>あな</ruby>の中心にくるように、のぞきながらはりつけ、最後にしっかりおさえてとめよう。
銅板(どうばん)が曲がらないように注意しよう。
それをフタの内側に黒いテープでとめる。銅板どうばんの穴あながフタの穴あなの中心にくるように、のぞきながらはりつけ、最後にしっかりおさえてとめよう。銅板どうばんが曲がらないように注意しよう。

印画紙をセットする場所をつくる

印画紙をセットする場所をつくる

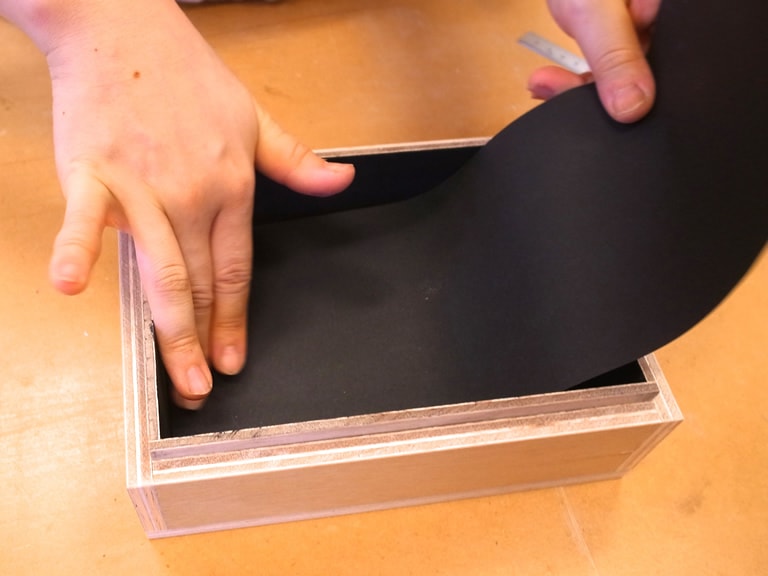

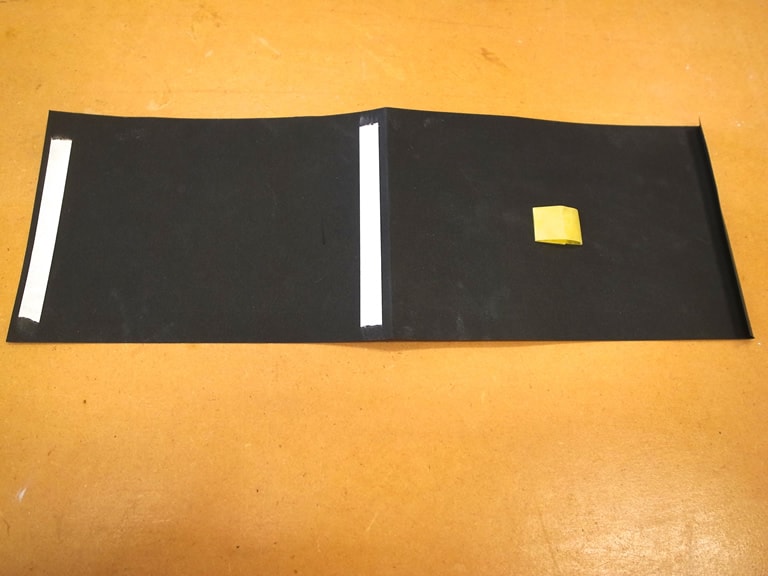

印画紙が取り出しやすくなるように、黒い画用紙を半分に折ってベロをつくり、左右に両面テープをはって箱本体の内部にしっかり固定する。

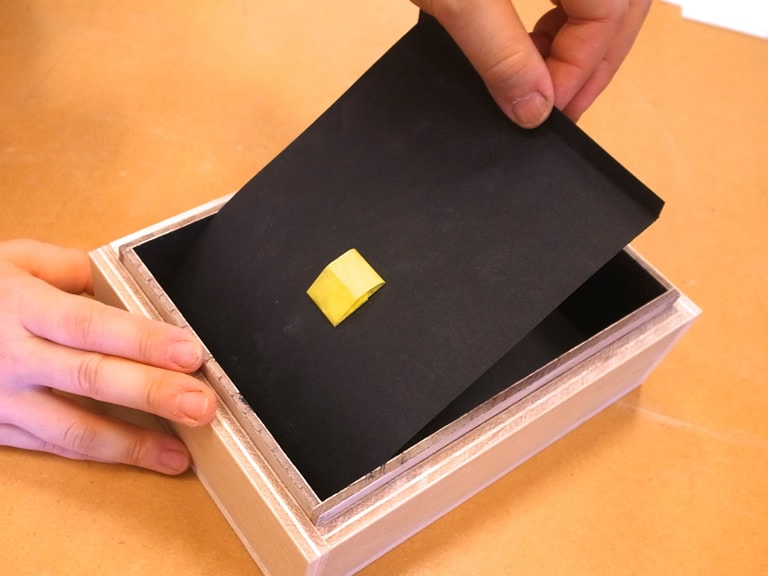

印画紙をはる面には、マスキングテープを輪っかにしてはっておこう。
印画紙が取り出しやすくなるように、黒い画用紙を半分に折ってベロをつくり、左右に両面テープをはって箱本体の内部にしっかり固定する。印画紙をはる面には、マスキングテープを輪っかにしてはっておこう。

シャッターテープをつける

シャッターテープをつける

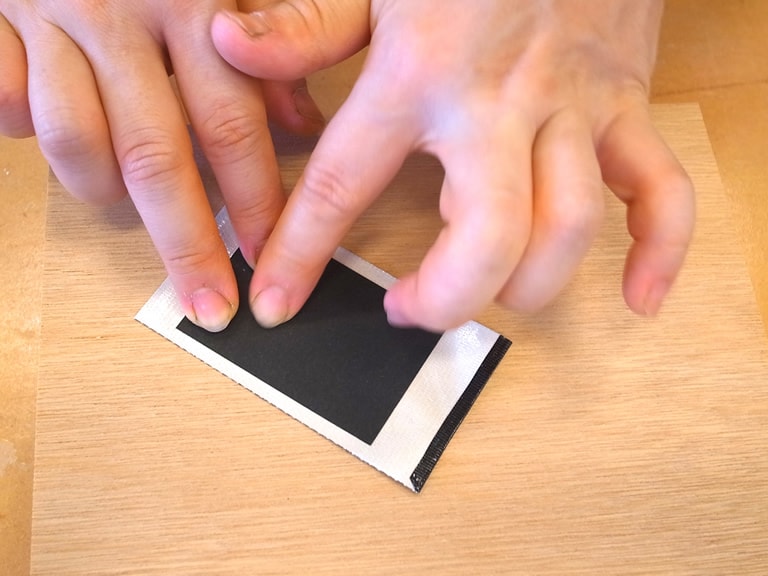

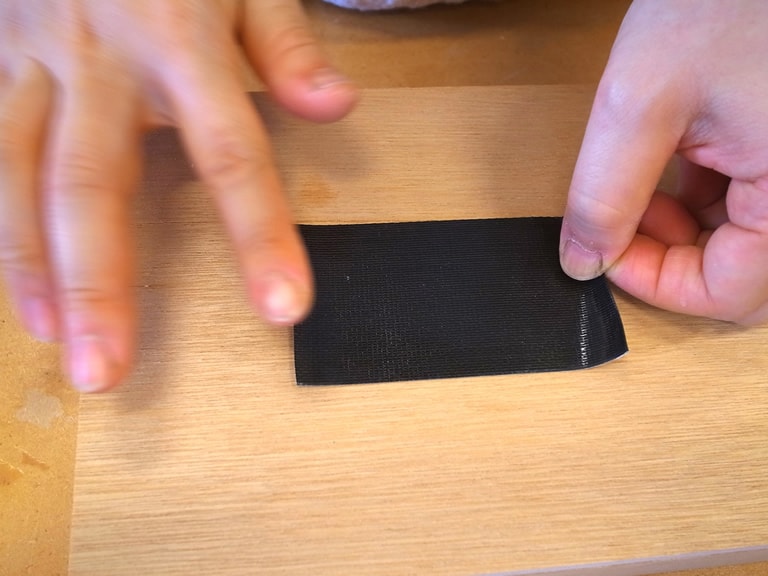

黒いガムテープよりも一回り小さい黒い画用紙をガムテープにはり、フタの外側から穴（あな）をふさぐようにはりつける。※写真をとるときに外すので、外しやすいようにテープのはしを内側に折りこんでおこう。
黒いガムテープよりも一回り小さい黒い画用紙をガムテープにはり、フタの外側から穴あなをふさぐようにはりつける。
※写真をとるときに外すので、外しやすいようにテープのはしを内側に折りこんでおこう。

サンドペーパーをあてる

シャッターテープをつける

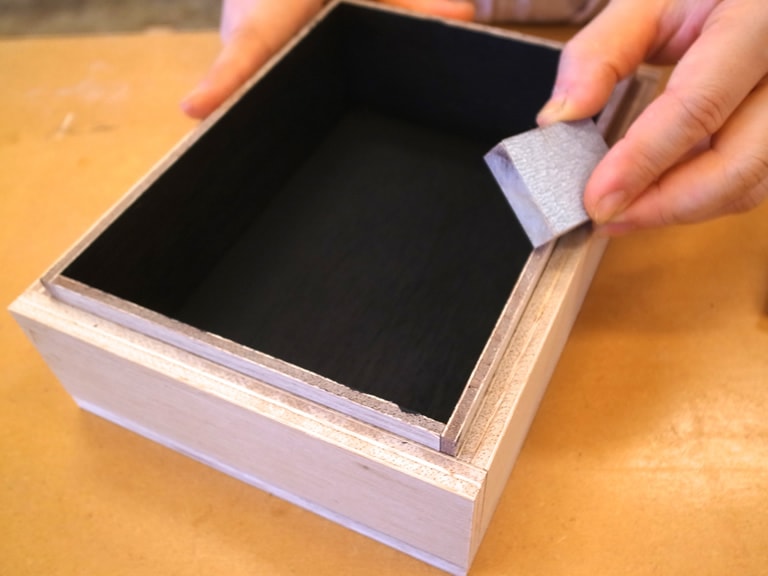

フタを閉しめやすくするために、印ろうの部分にサンドペーパー240番をあてる。箱の外側の角にもサンドペーパーをかけ、さわっても痛いたくないようにしておこう。
箱本体とフタが合わさるところはサンドペーパーを多めにかけると開けやすくなるよ。

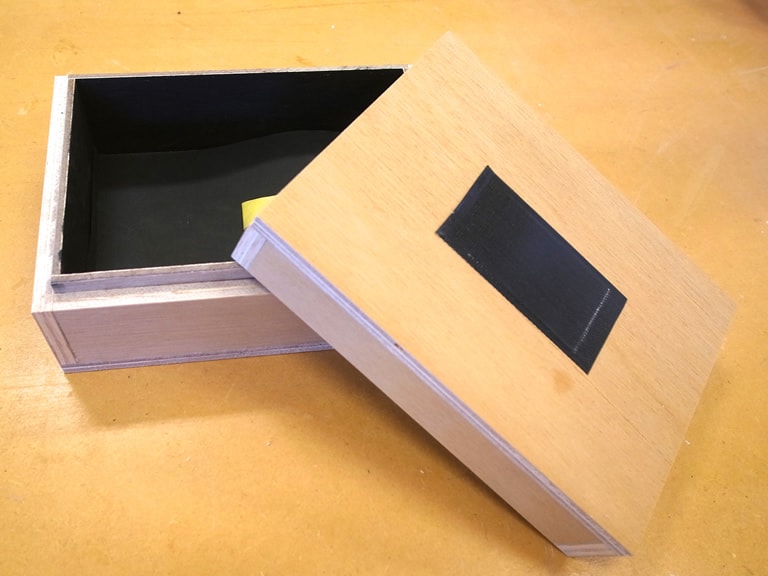

完成

完成
先生から一言
箱に少しでもすきまがあると光が入ってしまい、写真がとれなくなってしまいます。箱のはりつけや内側の板の取りつけは、ていねいな作業を心がけましょう。
自分でつくった箱で写真がとれる楽しさを、ぜひ体験してみてください。写真をとる楽しさや現像げんぞうのむずかしさに何度もチャレンジすることで、自分だけの写真を完成させましょう。
やってみよう
  • ピンホールカメラで写真をとって現像げんぞうしてみよう。
やり方はこちら
木工工作の豆知識
監修かんしゅう
監修（かんしゅう）

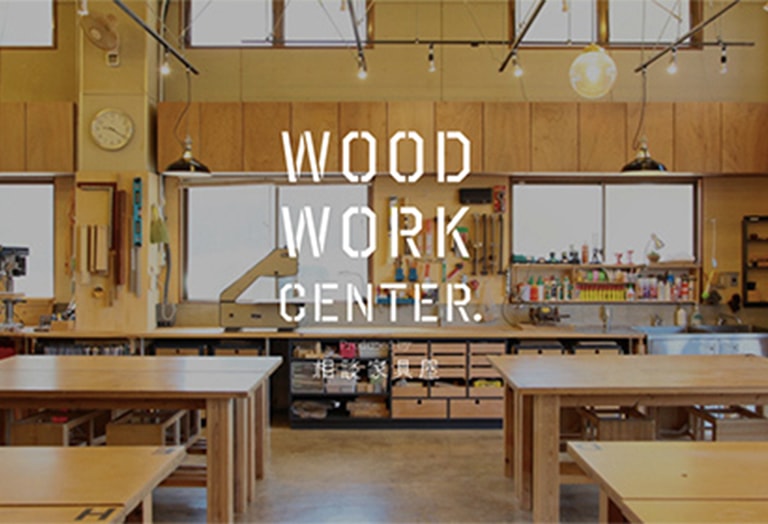

WOODWORK CENTER 相談家具屋
