自由研究

光ひかりをまげて見てみよう
（潜望鏡せんぼうきょうをつくろう）

虫めがねを近ちかづけたり、はなしたりすると、物ものの大きさや見え方かたがかわるよ。
光ひかりがまがることに関係かんけいしているらしい。潜望鏡せんぼうきょうも、光ひかりをまげて見るしくみのようだ。つくってみよう。
対象学年

光ひかりはまげられて、
むきがかわる

虫めがねの中心ちゅうしんを通とおった光ひかりは、まがらずにまっすぐ進すすみます。また、虫めがねのレンズのじくに平行へいこうに入ってきた光ひかりは、焦点しょうてんという点てんを通とおります。焦点しょうてんを通とおった光ひかりはそのまままっすぐ進すすみ、光ひかりが集あつ まったところにさかさまの像ぞう （実像じつぞう）をうつします。

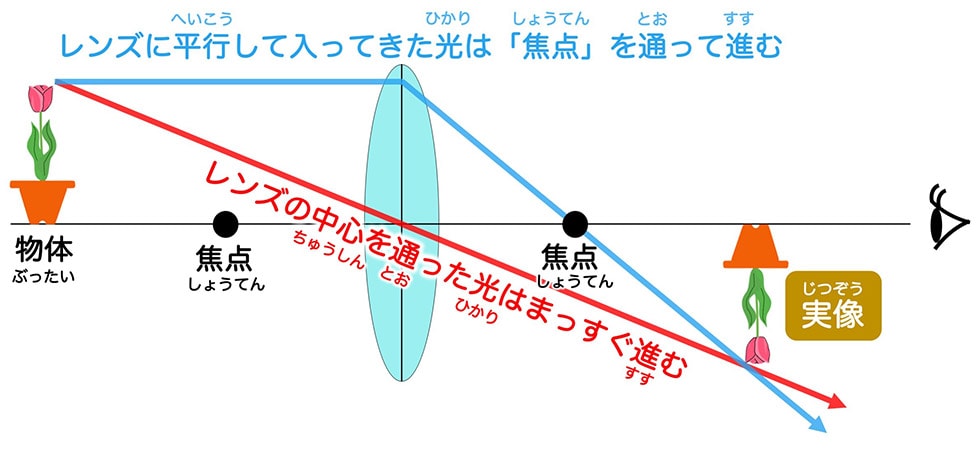

▼焦点しょうてんより外側そとがわにある遠とおくの物ものを見ると、さかさまの像ぞう（実像じつぞう）が見える。
▼さかさまの像ぞう（実像じつぞう）は、レンズの反対側はんたいがわにある物もの（紙かみやスクリーンなど）にうつすことができる。

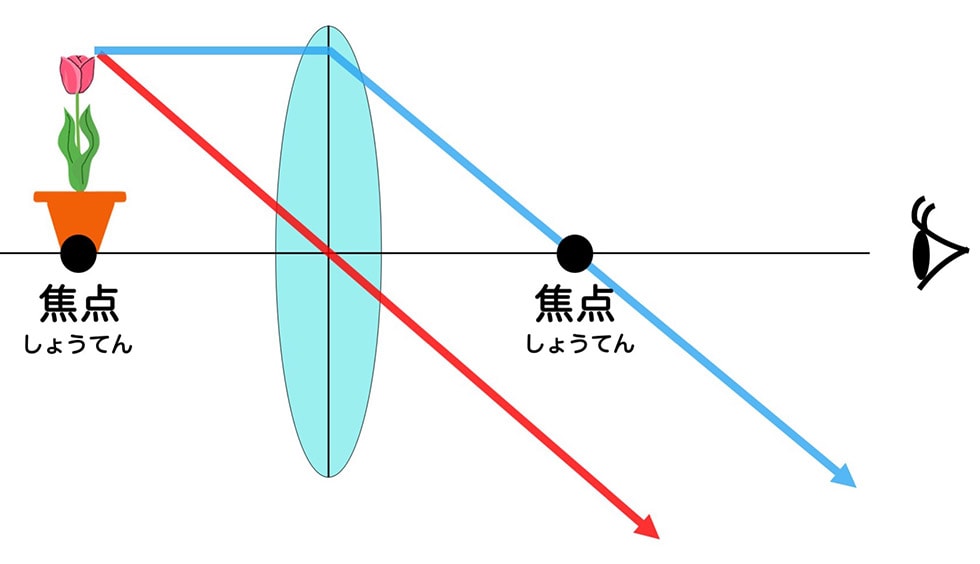

焦点しょうてんにある物ものを見たときは、光ひかりはレンズの反対側はんたいがわに集あつまらないので、像ぞうはできません。
焦点しょうてんより内側うちがわにある物ものを見たときも、光ひかりはレンズの反対側はんたいがわに集あつまりませんが、大きな像ぞうが見えます（虚像きょぞう）。これは実像じつぞうとちがって、光ひかりが集あつまってできる像ぞうではないので、物ものがあるほうに像ぞうをうつすことはできません。

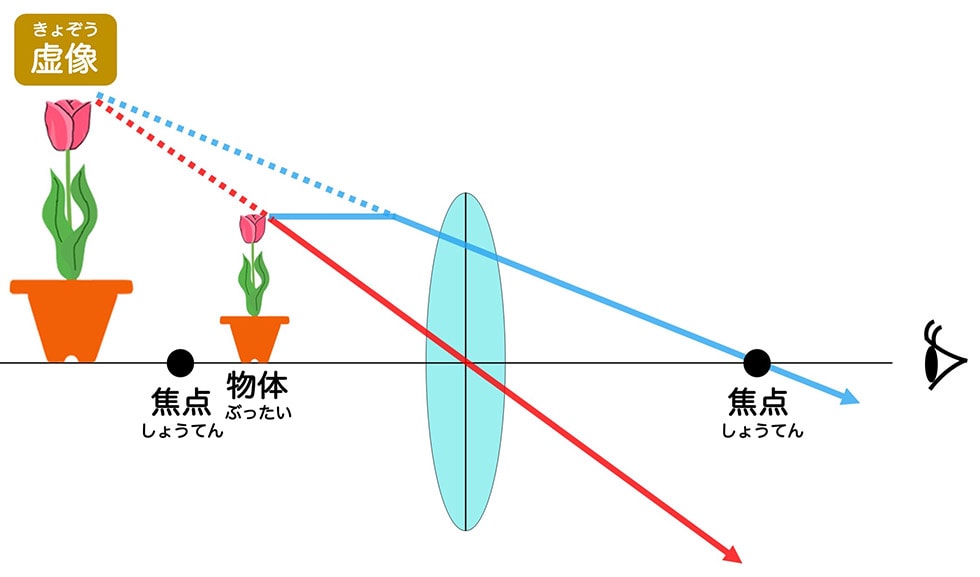

▼焦点しょうてんより内側うちがわにある物ものを見ると大きな像ぞう（虚像きょぞう）が見える。
潜望鏡せんぼうきょうの実験じっけんで、鏡かがみのむきをかえると見え方かたがかわるのは、光ひかりがまげられて、むきがかわって目にとどくからです。

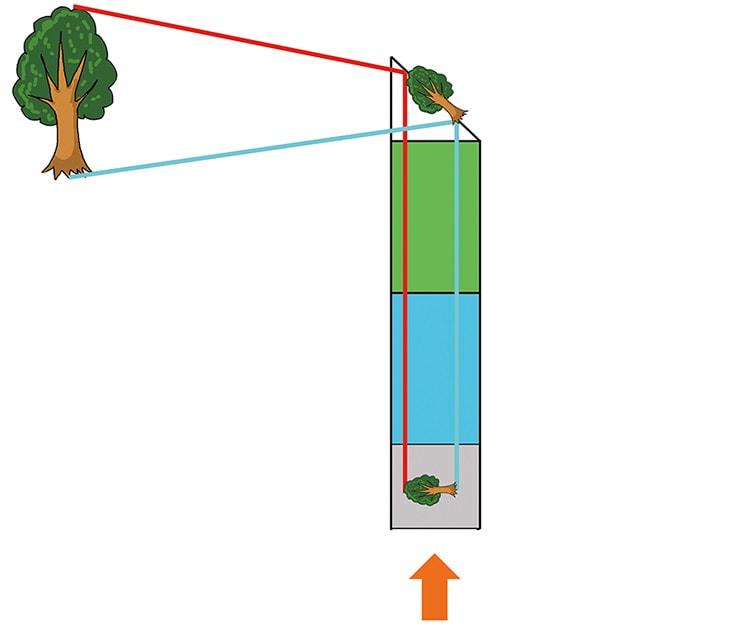

▼前まえむきにして見たとき

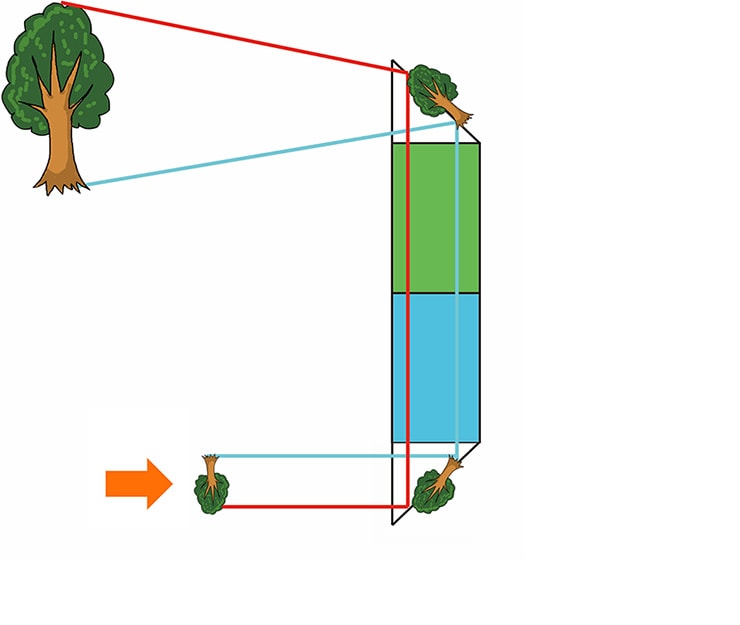

▼後うしろむきにして見たとき

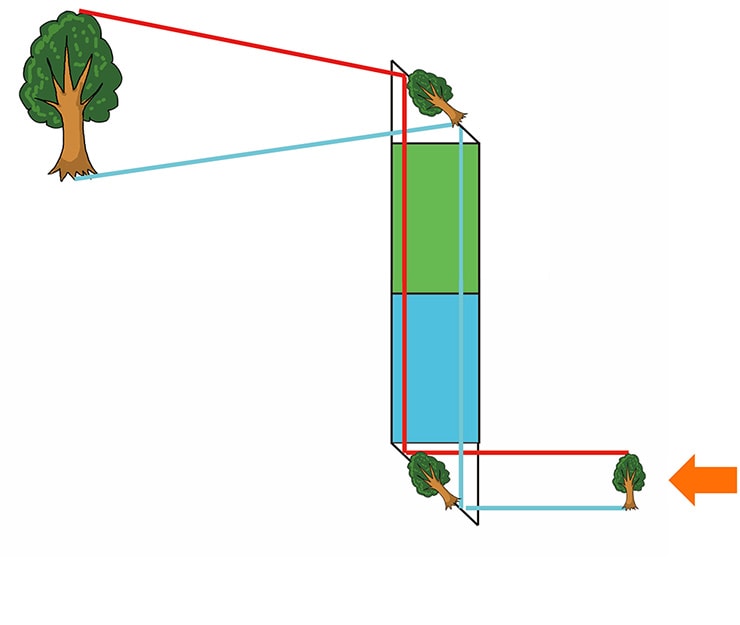

▼横よこむきにして見たとき
まとめかた
まとめてみよう
潜望鏡せんぼうきょうで、光ひかりのむきがかわると見え方かたがどのようにかわるのかしらべよう。
