ダンボール製せいカプセルトイのつくり方

ダイヤルをガチャガチャまわすと、おもちゃの入ったカプセルが出てくる、
みんなだいすきな「カプセルトイ」のマシーンをダンボールでつくってみよう。
ダンボール工作こうさくが得意とくいなハンドメイド講師こうしの小沢おざわ未央子みおこさんがつくり方を教おしえてくれるよ。
対象学年
こうさく
ダンボール製カプセルトイのつくり方

用意するもの

用意するもの
①ダンボール箱ばこ（幅はば27cm×高たかさ31cm×奥行おくゆき22cm。2Lペットボトル6本入りのダンボール箱ばこがちょうどいいです） ②板いたダンボール カプセル入れの底用そこよう（37cm×29cm）　③板いたダンボール 細こまかいパーツ用よう（合計ごうけいで30cm×40cmくらいの面積めんせきが必要ひつようです）　④1Lの牛乳ぎゅうにゅうパック 4個こ　⑤500mLの円筒ペットボトル　⑥透明とうめいなプラバン（26cm×10cm。クリアファイルでも可か）　⑦じょうぎ　⑧コンパス　⑨えんぴつ または マジック　⑩カッター　⑪はさみ　⑫カッターマット　⑬ガムテープ　⑭両面りょうめんテープ　⑮セロテープ　⑯カプセル（中に入れて遊あそぶ用よう。直径ちょっけい5cmくらいのもの）
はさみやカッターを使つかうときは、けがをしないよう気をつけましょう。

つくり方

ダンボール箱ばこを加工かこうする
ダンボール箱ばこに線せんをかいて、カッターやはさみで切きっていくよ。箱はこの底そこはガムテープでとじておこう。

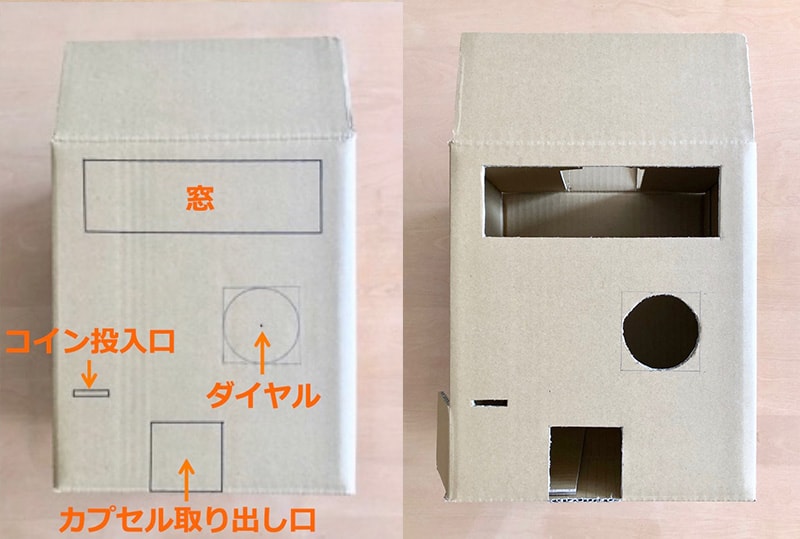

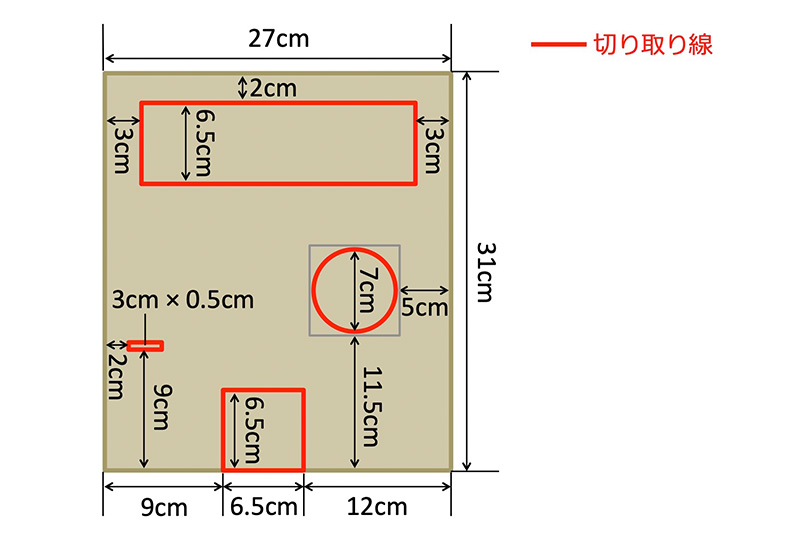

正面しょうめん

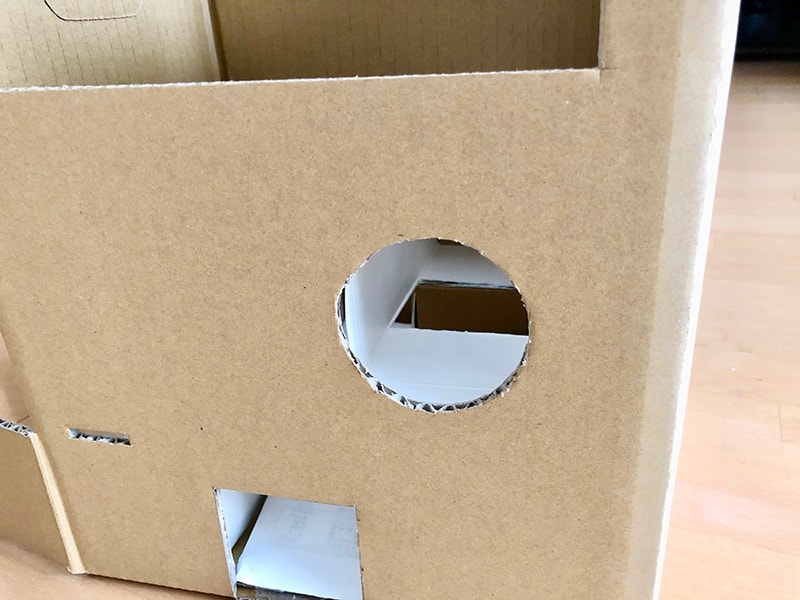

図ずのように線せんをかいて切きろう。丸まるい部分ぶぶんの直径ちょっけいはペットボトルがギリギリ通とおるサイズにしよう。コンパスを使つかうか、ペットボトルの底そこをあてて線せんをかくといいよ。

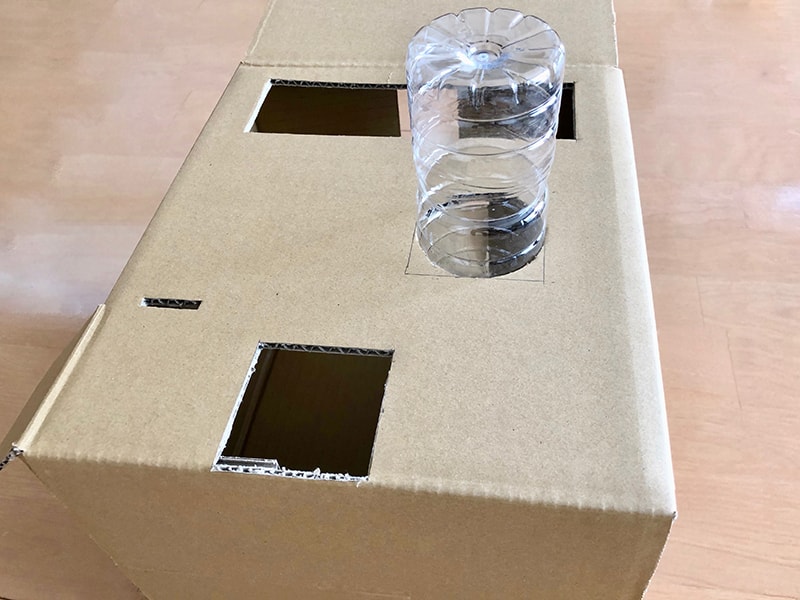

切きり終おわったら、ペットボトルが通とおるか確認かくにんしよう。

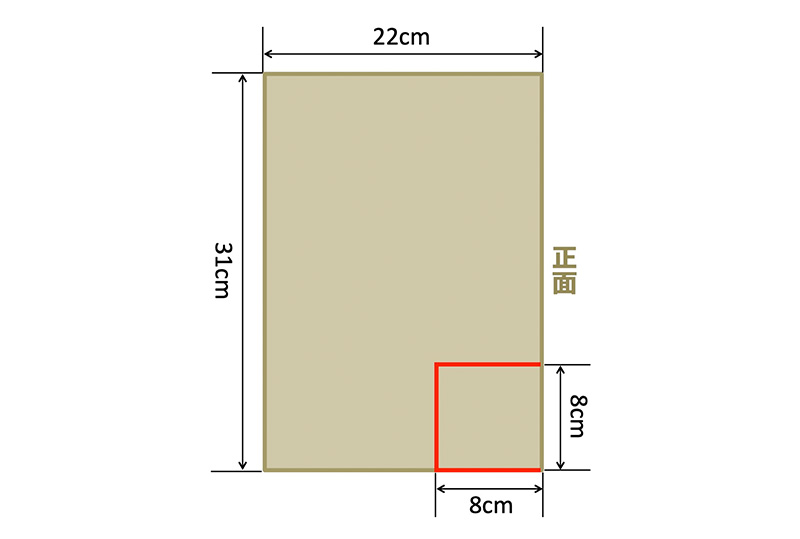

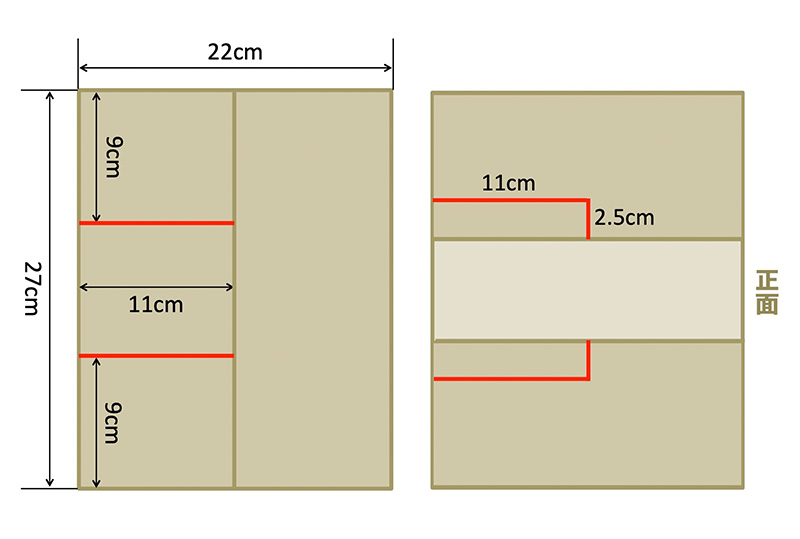

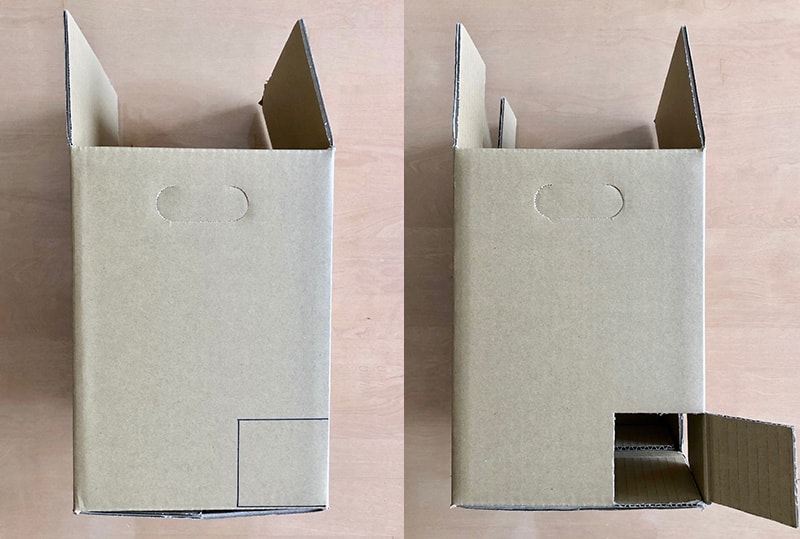

正面しょうめんから見て左の面めん

図ずのように逆ぎゃくコの字の線せんをかいて切きろう。ここはコイン取とり出し口のとびらになるから、正面側しょうめんがわは切きらないよ。

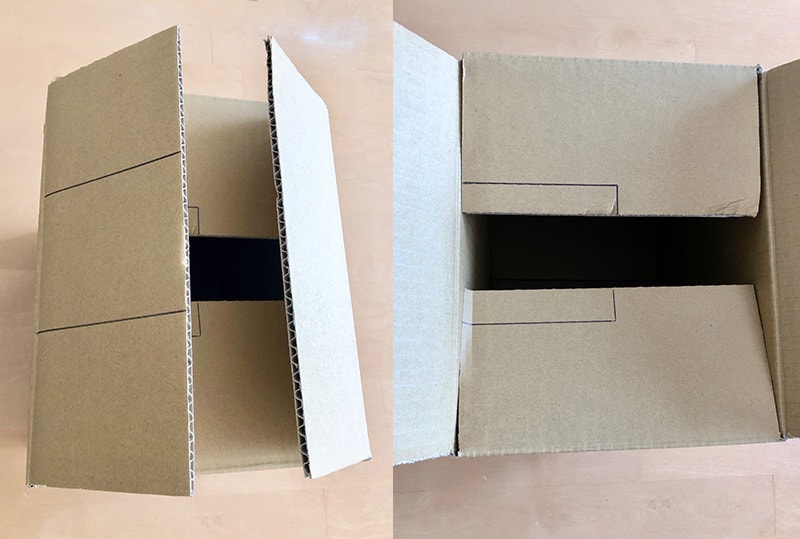

上の面めん

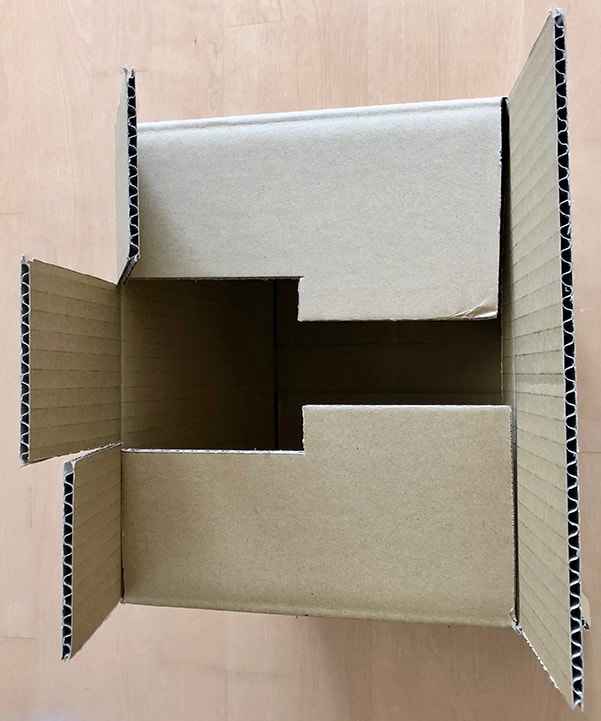

外側そとがわと内側うちがわのフタをそれぞれ、図ずのように線せんをかいて切きろう。
ここはカプセル入れ口のとびらになるよ。
細こまかいパーツ用ようの板いたダンボールを加工かこうする
板いたダンボール（細こまかいパーツ用よう）でいろいろなパーツをつくるよ。

パーツを切きりわける

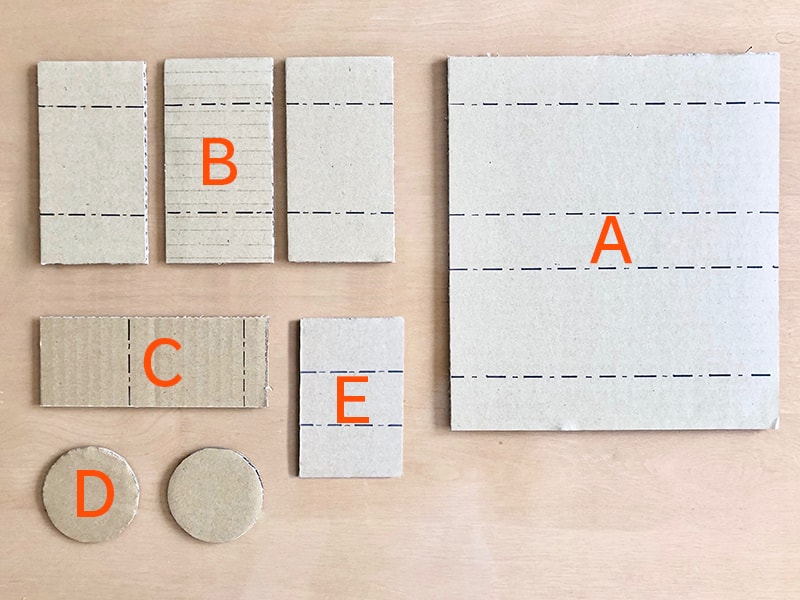

図ずの大きさでパーツを切きりわけよう。切りわけたら、谷折たにおり線せんをかこう。
谷折たにおり線せんはカッターでなぞって折おりスジをつけよう。下まで切きってはいけないよ。

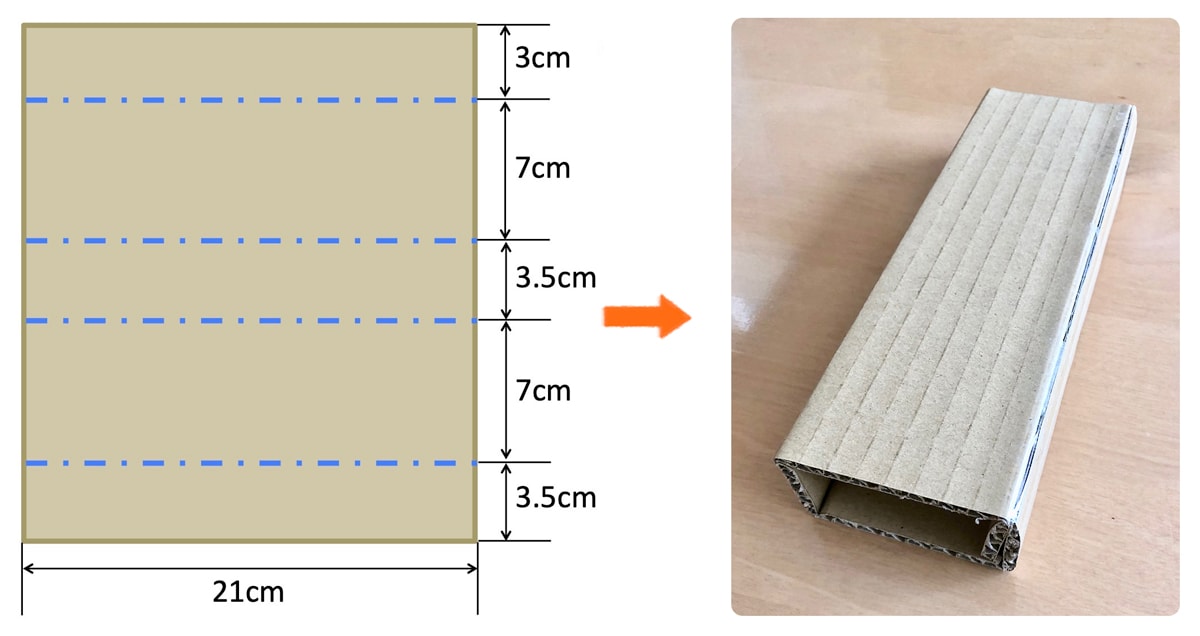

パーツA

折おって組くみ立てて、セロテープなどでとめよう。

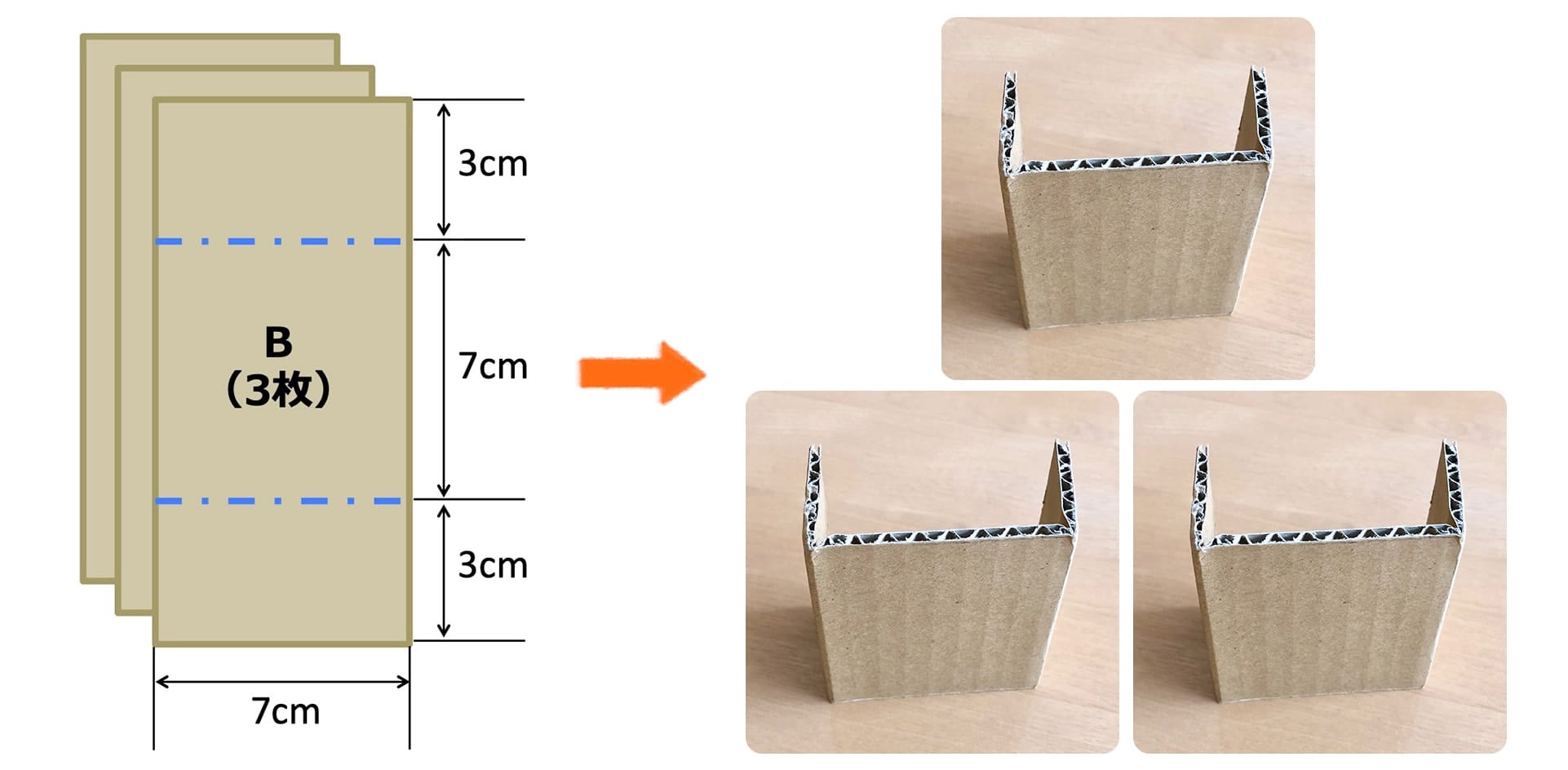

パーツB × 3

3枚まいともそれぞれ折おっておこう。

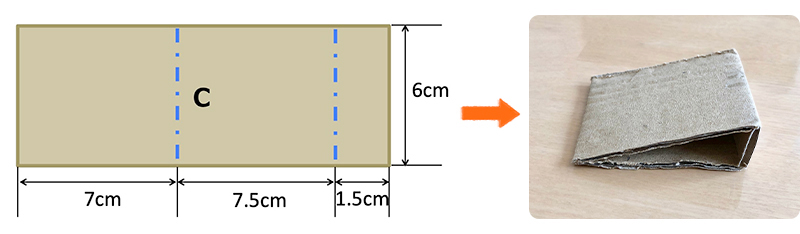

パーツC

折おって組くみ立てて、セロテープなどでとめよう。

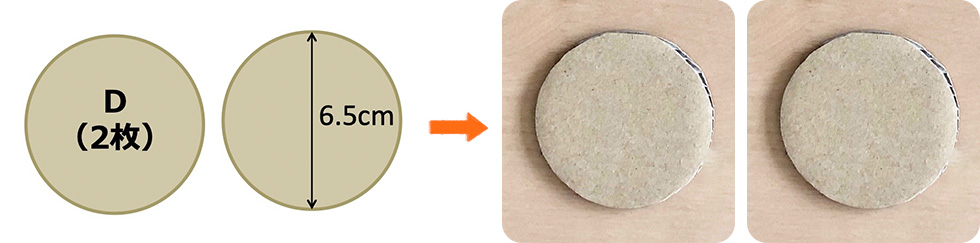

パーツD × 2

＜パーツD＞は切きったら完成かんせいだよ。組くみ立てる必要ひつようはないよ。

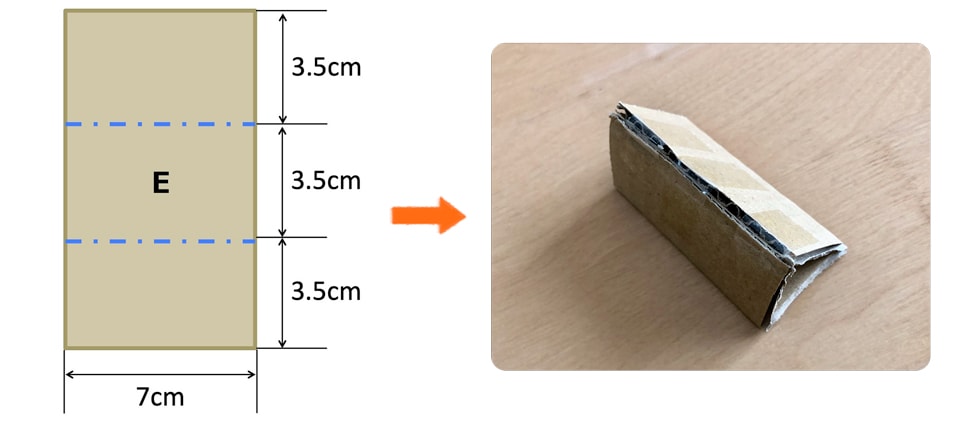

パーツE

折おって組くみ立てて、セロテープなどでとめよう。

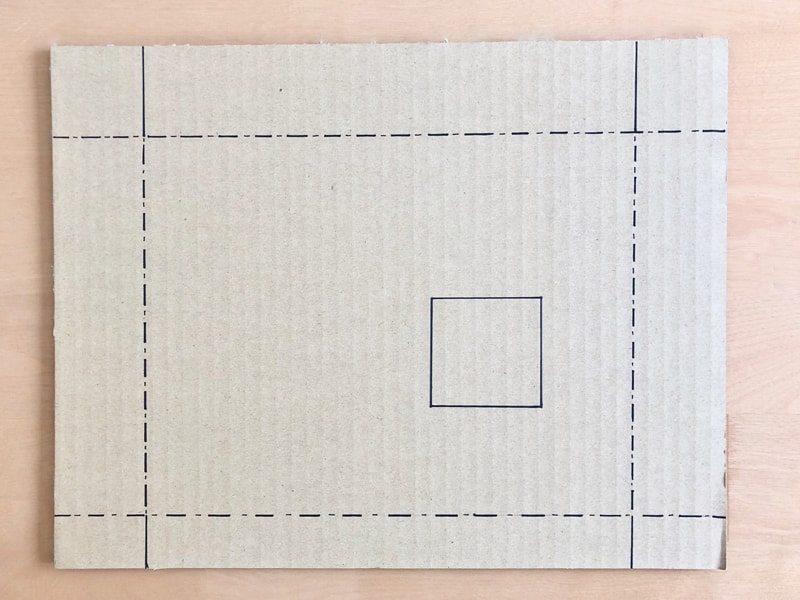

カプセル入れの底用そこようの板いたダンボールを加工かこうする

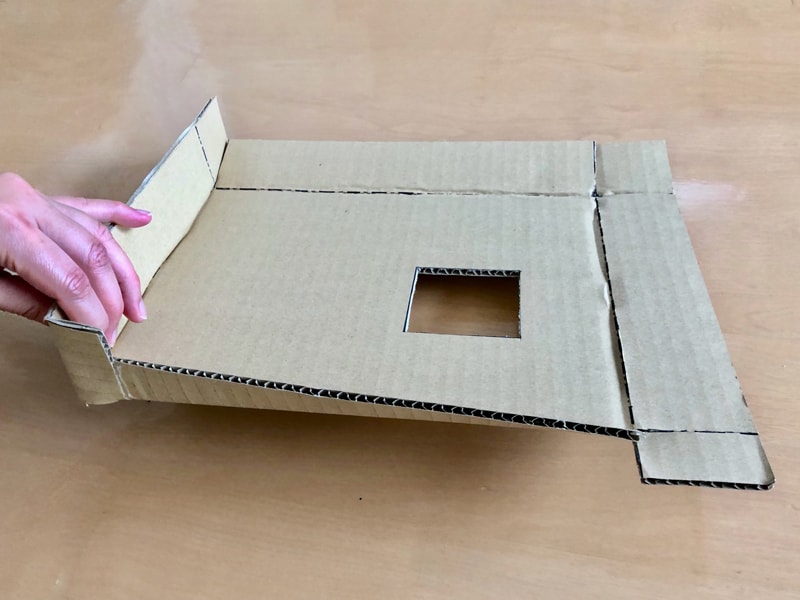

板いたダンボール（カプセル入れの底用そこよう）に図ずのように線せんをかいて、切きり取とり線せんの部分ぶぶんを切きり、谷折たにおり線せんにはカッターで折おりスジをつけよう。

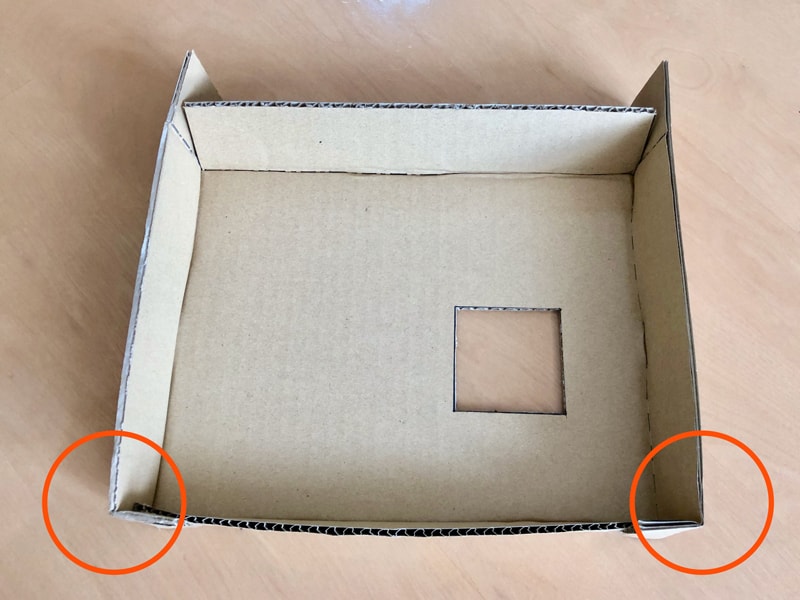

折おって、手前てまえの２か所しょをセロテープなどでとめよう。奥おくはとめなくていいよ。

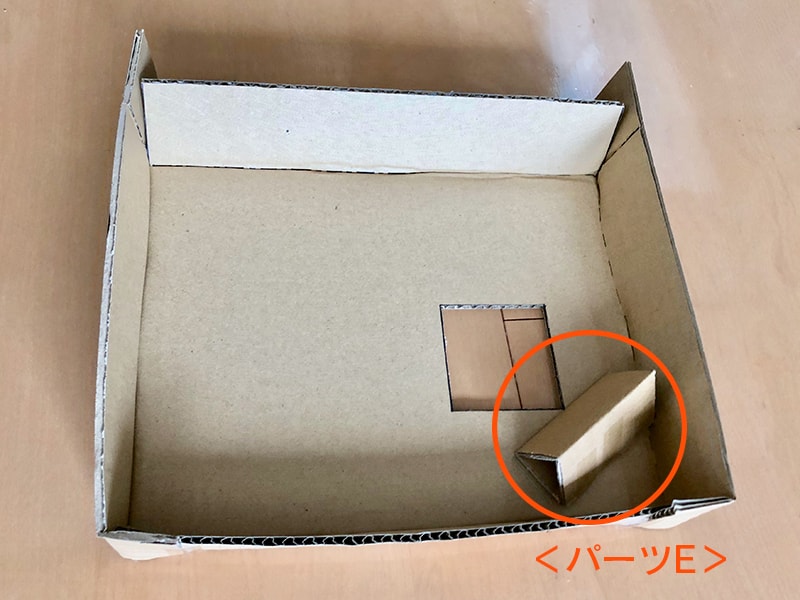

＜パーツE＞をこの位置いちに両面りょうめんテープなどで固定こていしよう。これはカプセル止どめになるよ。
牛乳ぎゅうにゅうパックを加工かこうする

牛乳ぎゅうにゅうパックを準備じゅんびする

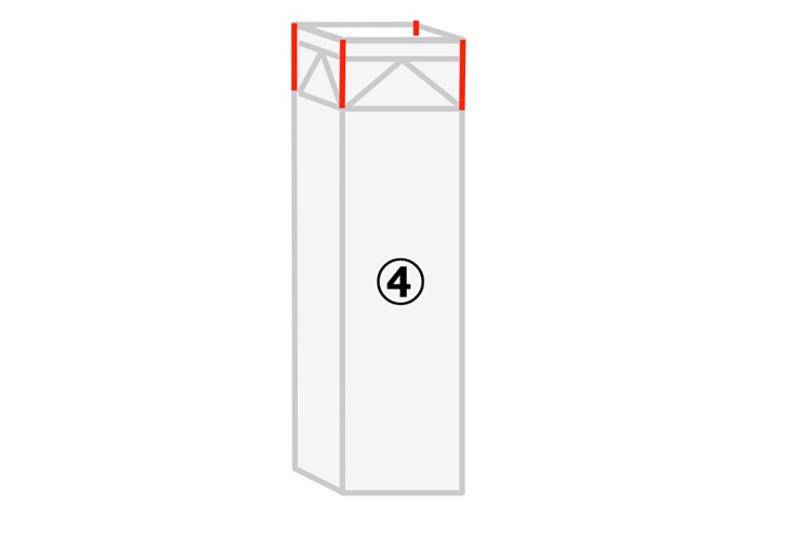

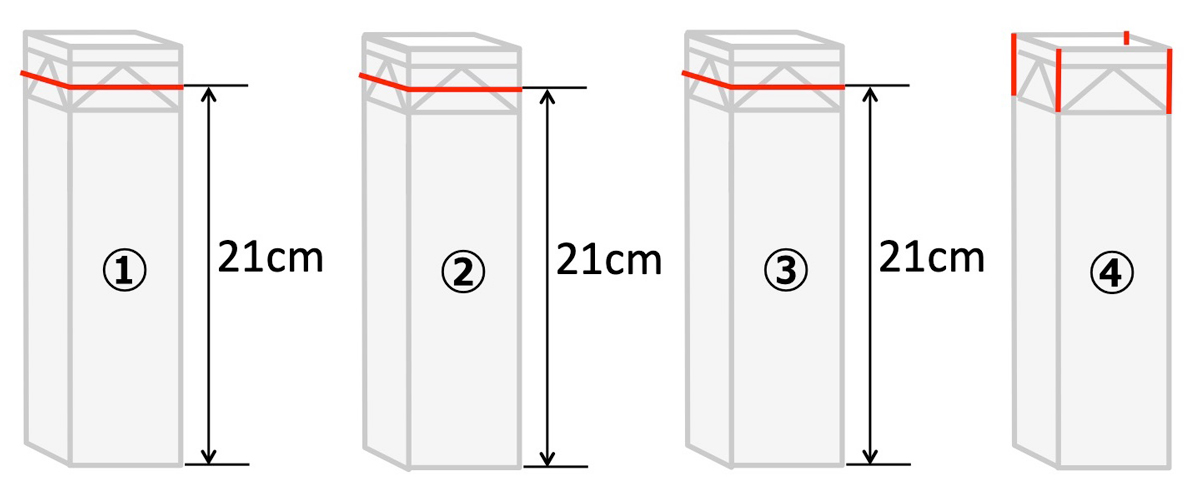

牛乳ぎゅうにゅうパックは4本とも上の口を開ひらき、3本は高たかさ21cmになるよう上のほうを切きり取とっておこう。残のこり1本（④）は図ずのように、上に4か所しょ切きりこみを入れておこう。

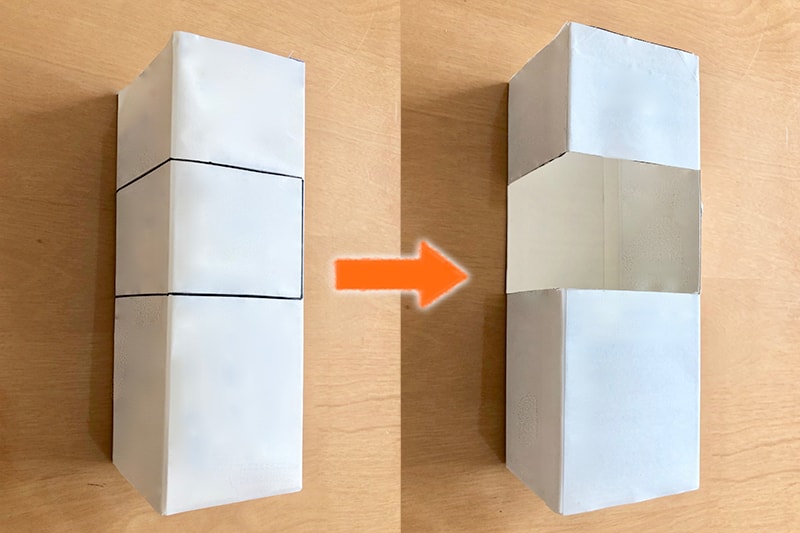

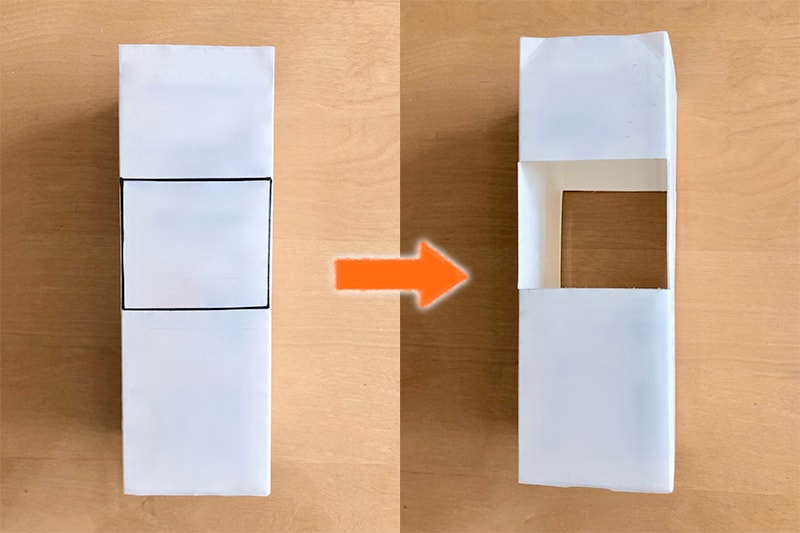

牛乳ぎゅうにゅうパック①

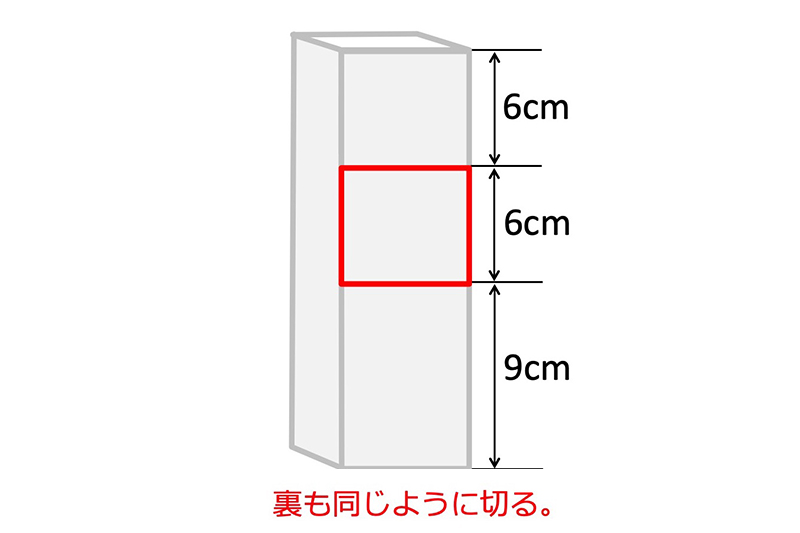

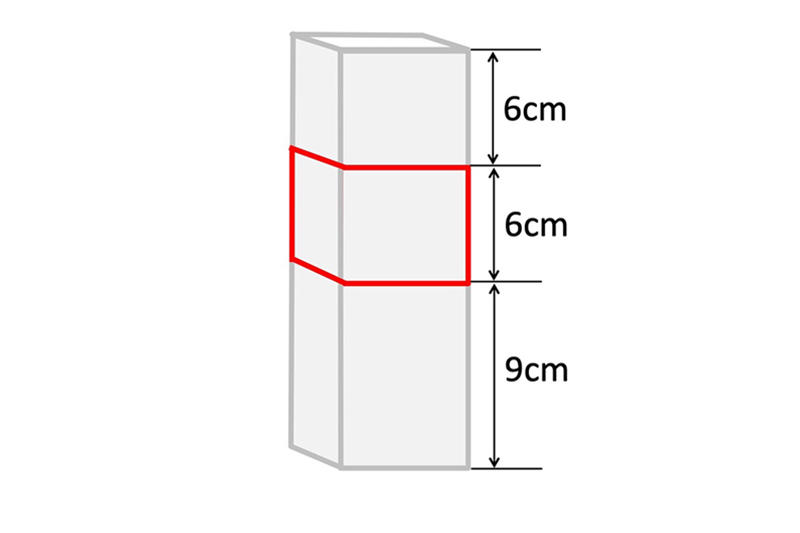

図ずのように切きろう。

牛乳ぎゅうにゅうパック②

図ずのようにL字に切きろう。

牛乳ぎゅうにゅうパック③

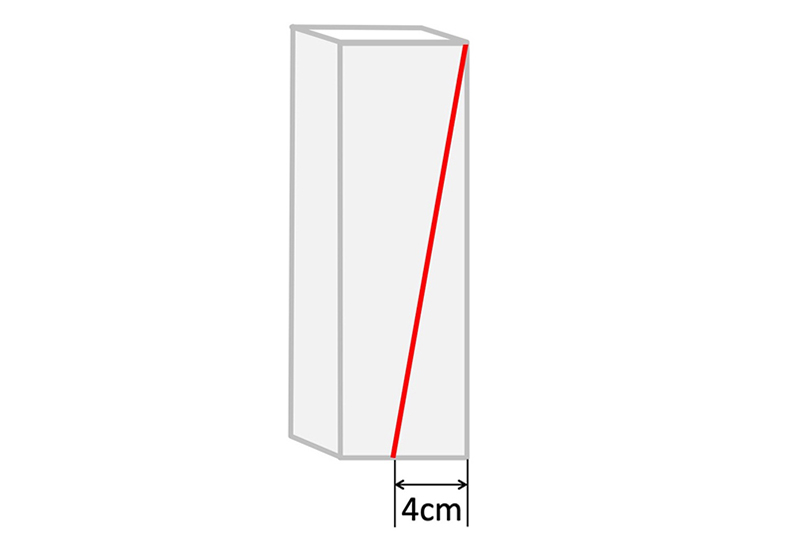

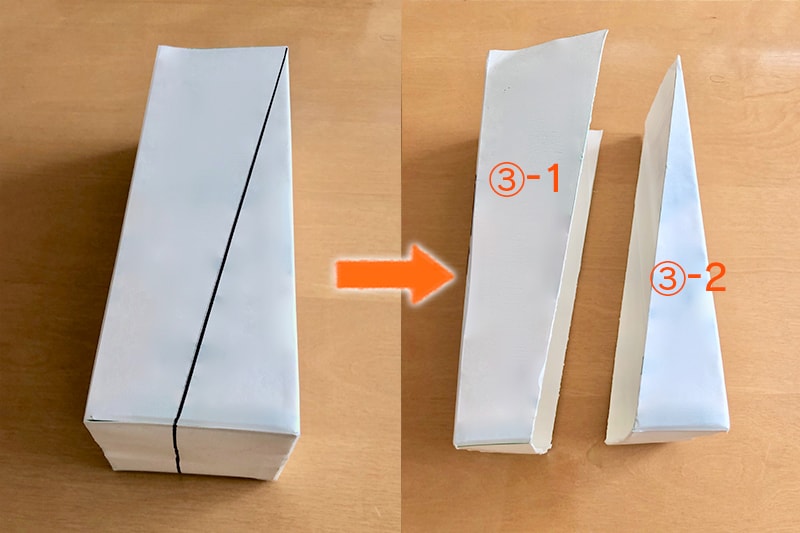

牛乳ぎゅうにゅうパック③は2つの装置そうちになるよ。まず、図ずのようにななめに切きろう。

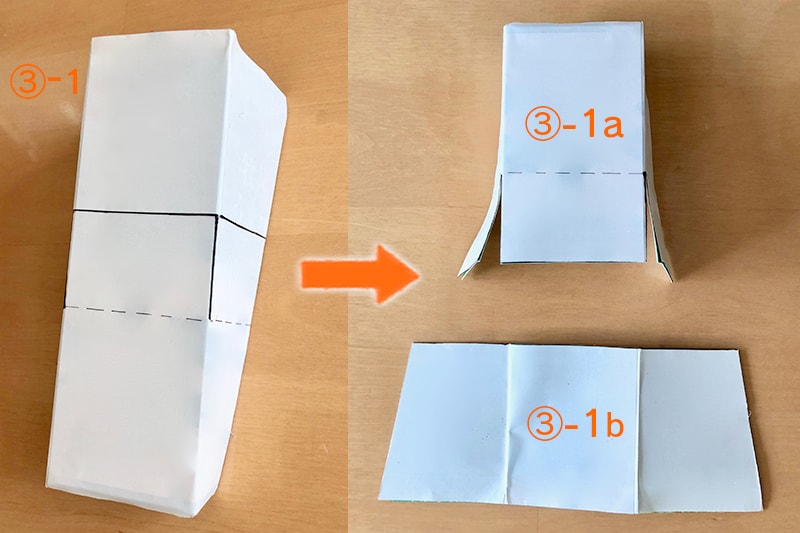

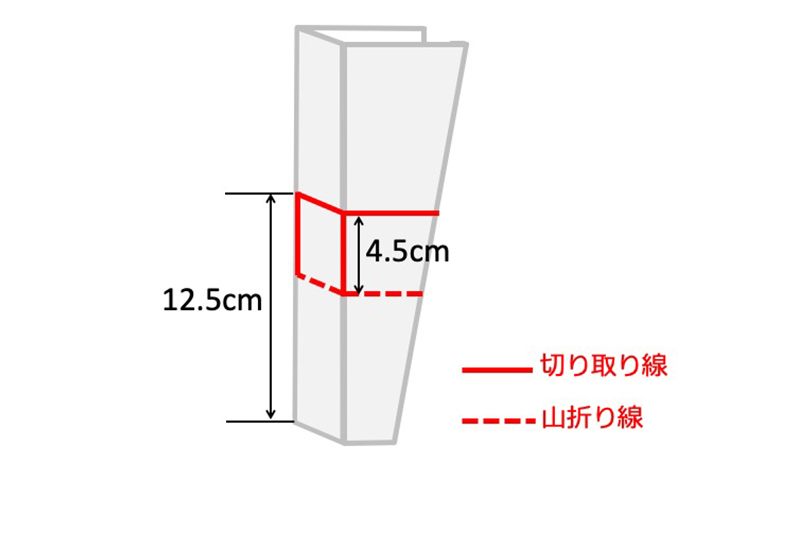

つぎに、③-1に図ずのように線せんをかき、切きり取とり線せんにそってはさみで切きろう。切きりはなしたパーツは2つとも使つかうよ。

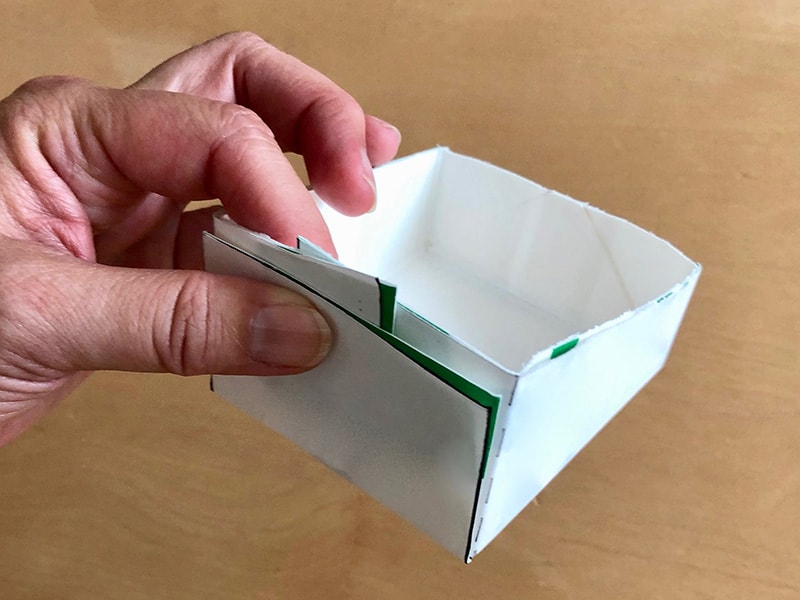

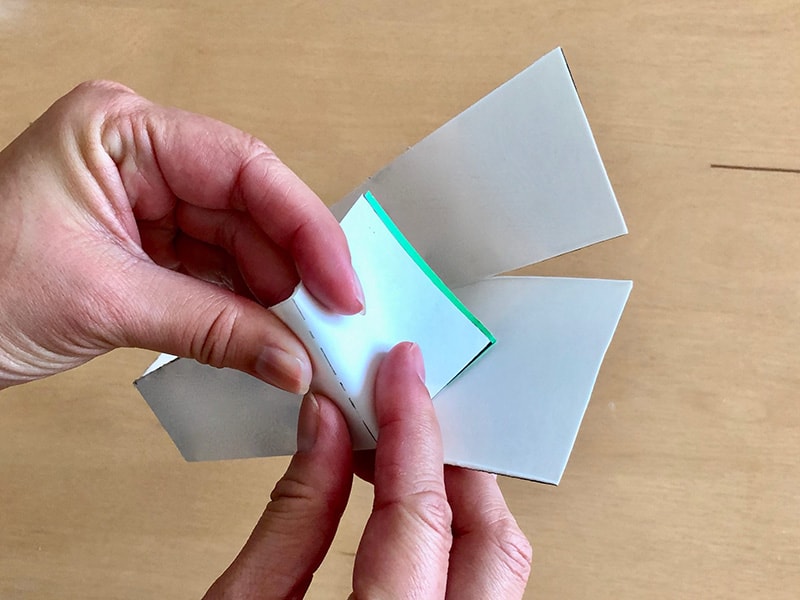

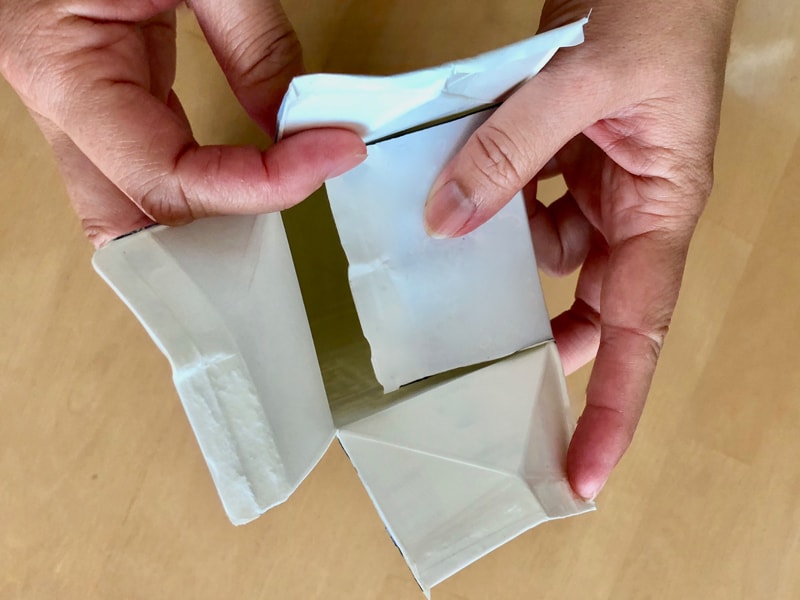

③-1aを折おって組くみ立てよう。これは入れたコインを回収かいしゅうする集金箱しゅうきんばこになるよ。

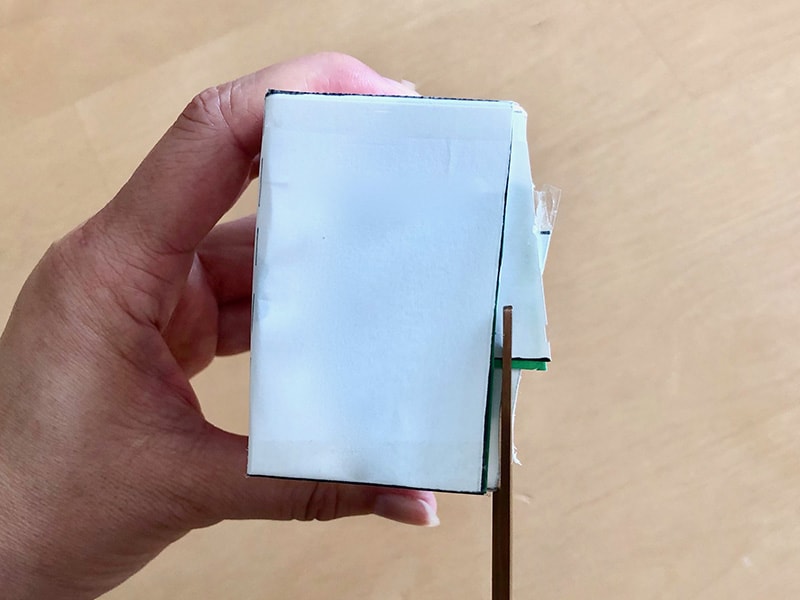

セロテープなどでとめて、よけいな部分ぶぶんを切きり落おとそう。

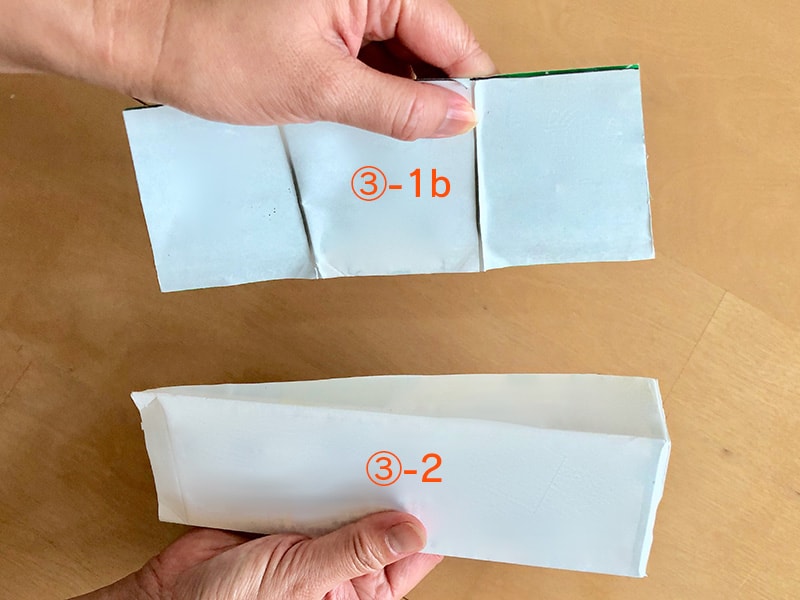

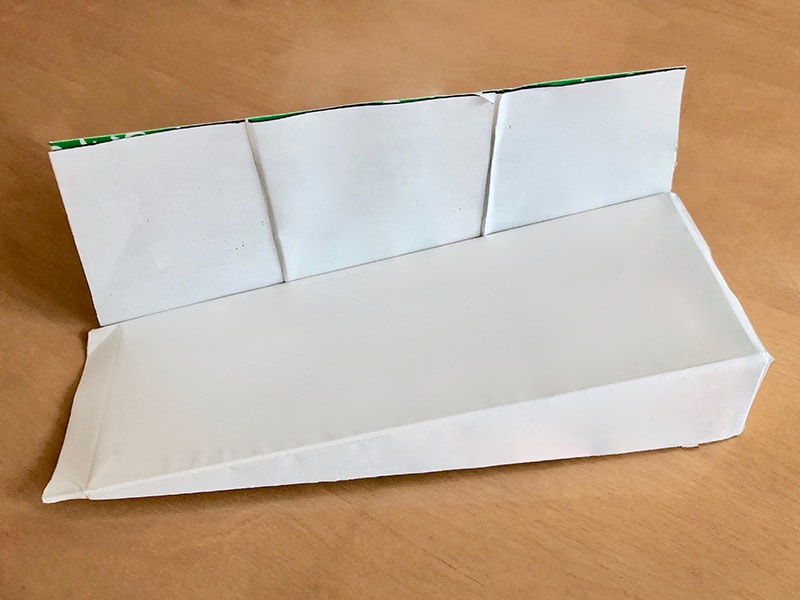

③-2と③-1bは、カプセルのすべり台だいになるよ。両面りょうめんテープなどでとめて、かべをつくろう。

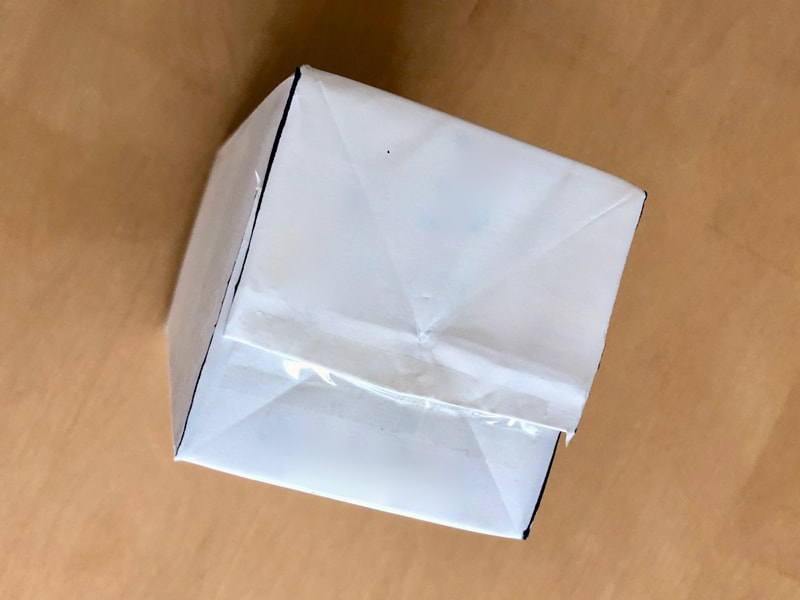

牛乳ぎゅうにゅうパック④

上の口をとじて、セロテープなどでとめよう。
ペットボトルを加工かこうする

ペットボトルにカプセルが入るサイズの穴あなをあけるよ。

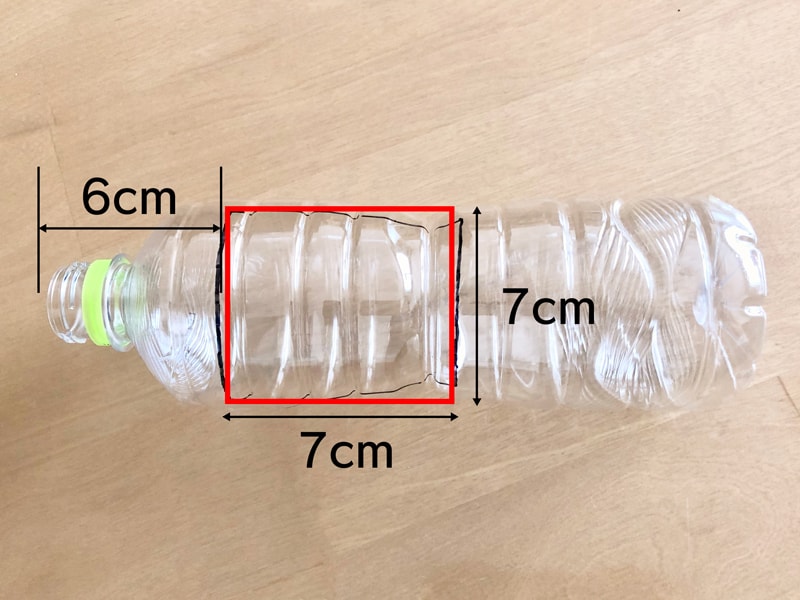

上から6cmくらいのところに、7cm×7cmの四角しかくい穴あなを、はさみやカッターを使つかってあけよう。手を切きらないように気をつけよう。

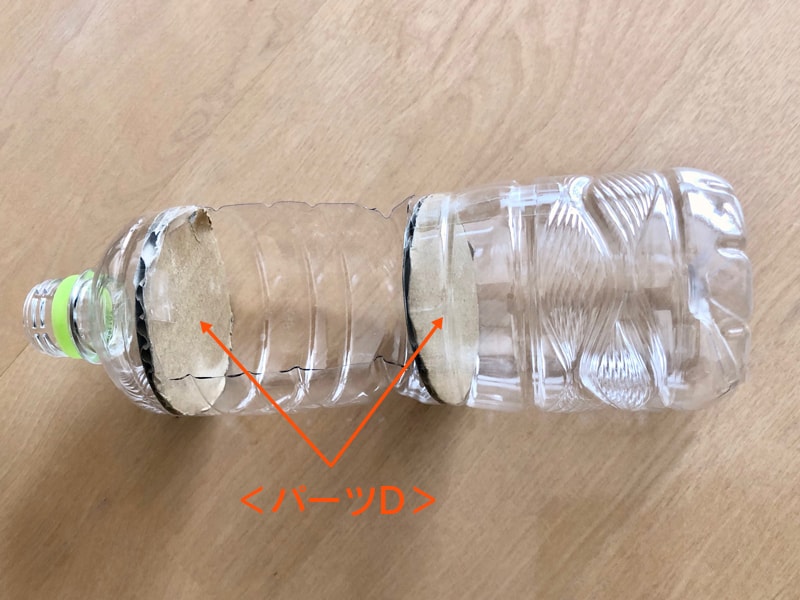

カプセルがペットボトルの中でころがらないよう、＜パーツD＞で中にフタをして、セロテープでとめておこう。
装置そうちを組くみ立てる
用意よういしたパーツを組くみ立て、3段パーツをつくるよ。

牛乳ぎゅうにゅうパック① ＋ パーツB

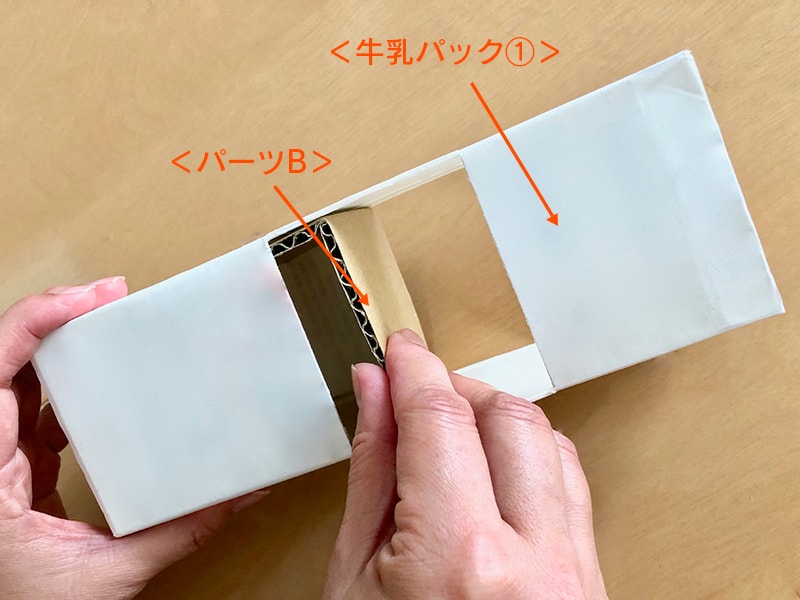

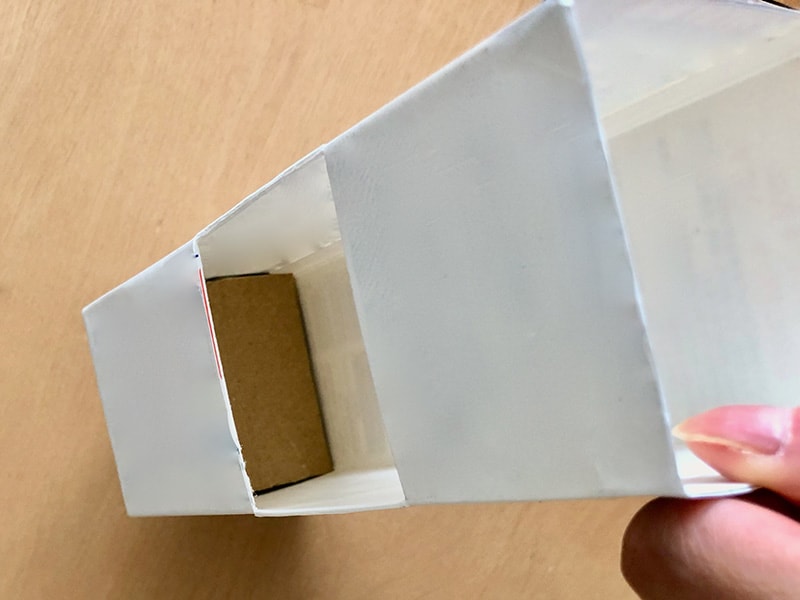

牛乳ぎゅうにゅうパック①の底そこに＜パーツB＞を入れ、下までおしこもう。
ペットボトルを入れて穴あなの位置いちが合あうか確認かくにんしよう。

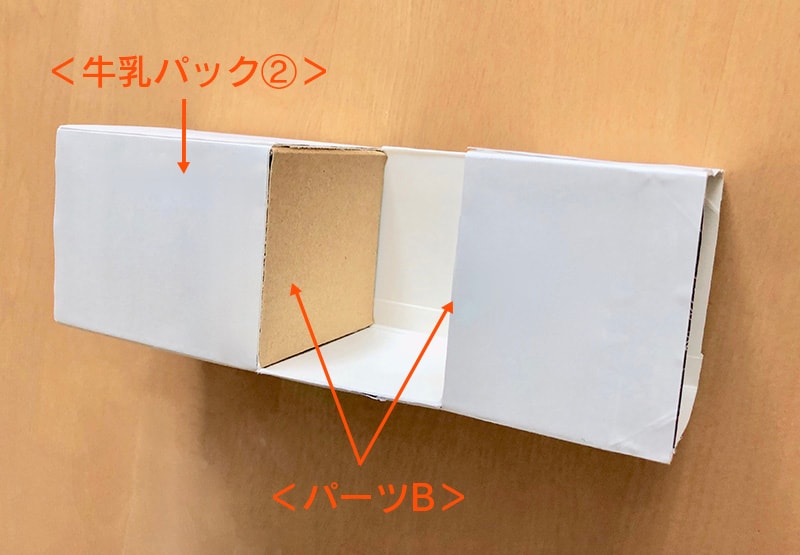

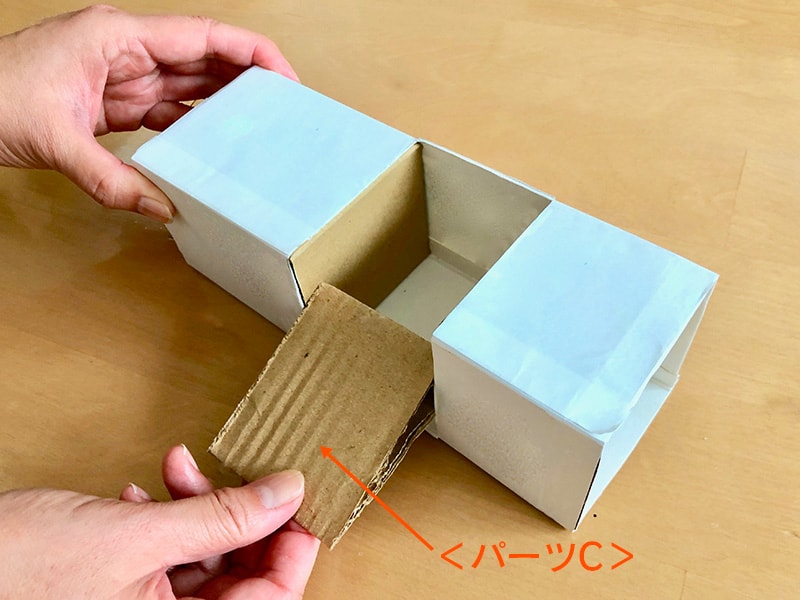

牛乳ぎゅうにゅうパック② ＋ パーツB、C

牛乳ぎゅうにゅうパック②のL字部分ぶぶんに、＜パーツB＞2個こを使つかって、左右にかべをつくろう。
＜パーツC＞を取とりつけて、両面りょうめんテープなどで固定こていしよう。

牛乳ぎゅうにゅうパック①、② ＋ パーツA

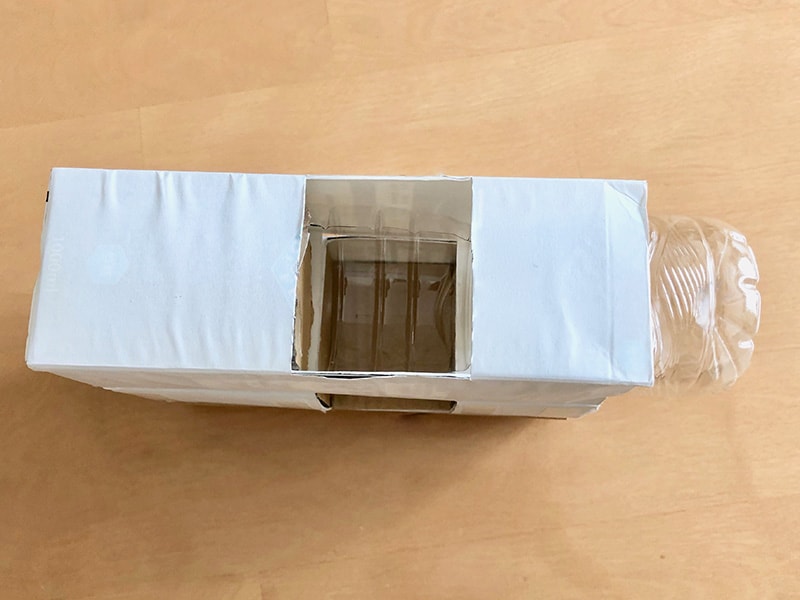

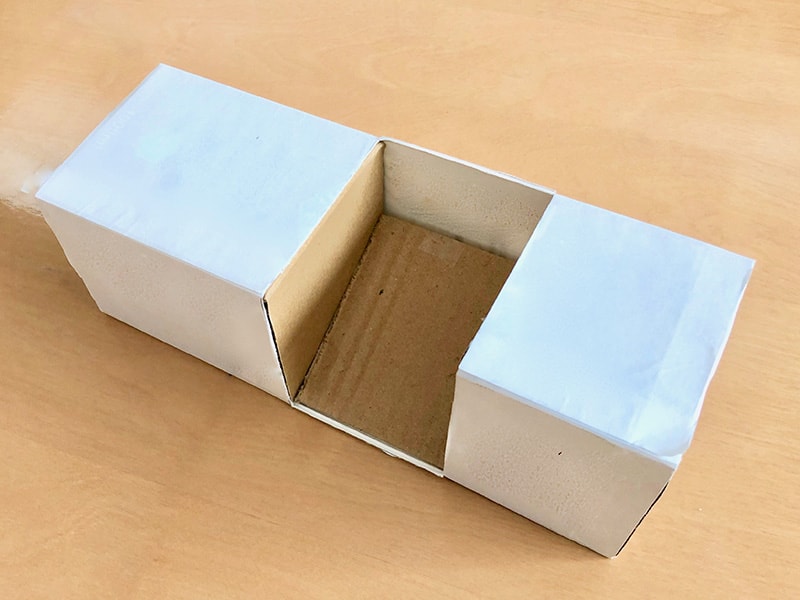

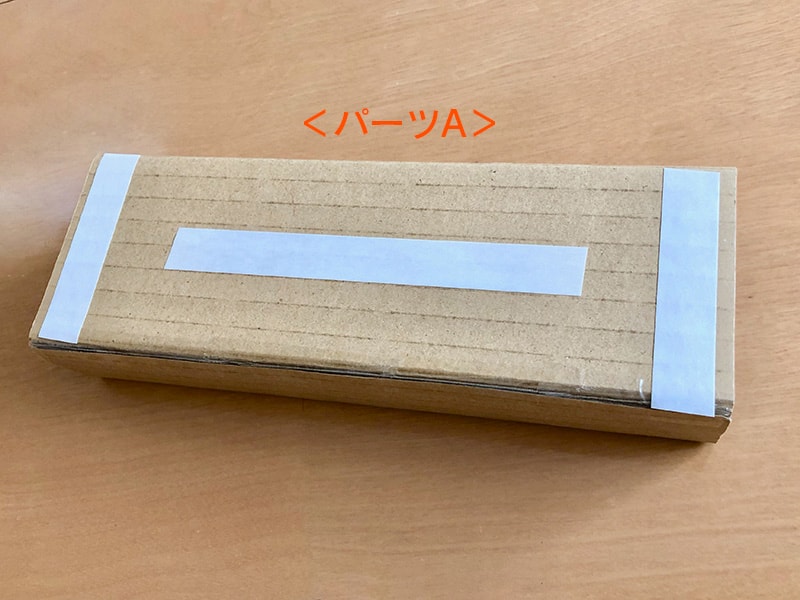

＜パーツA＞に両面りょうめんテープをはり、はった部分ぶぶんを底そこにして、上に牛乳ぎゅうにゅうパック②をのせ、その上に牛乳ぎゅうにゅうパック①をのせよう。それぞれ両面りょうめんテープなどで固定こていしよう。
装置そうちをセットする
装置そうちを本体ほんたいのダンボール箱ばこに取とりつけよう。

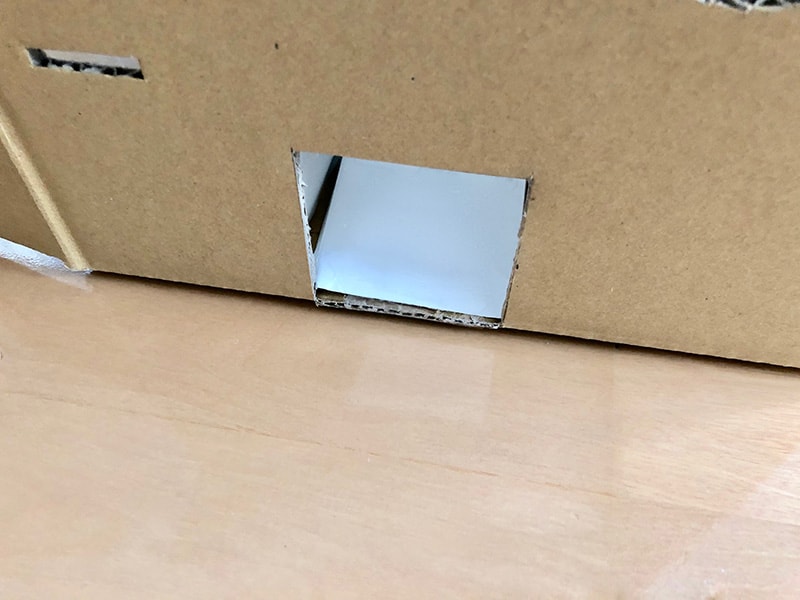

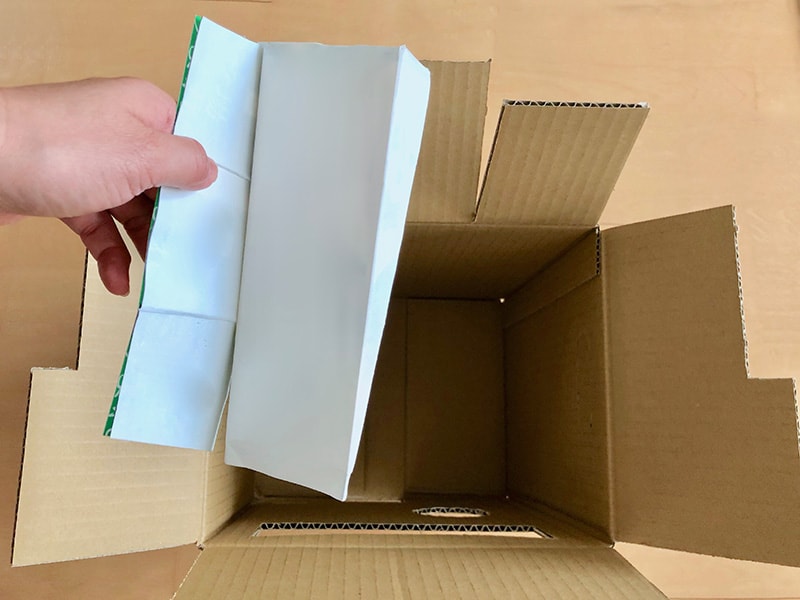

まず、すべり台だいを入れるよ。正面しょうめんのカプセル取とり出し口に合あうようにおき、取とり出し口のところをセロテープなどでとめよう。

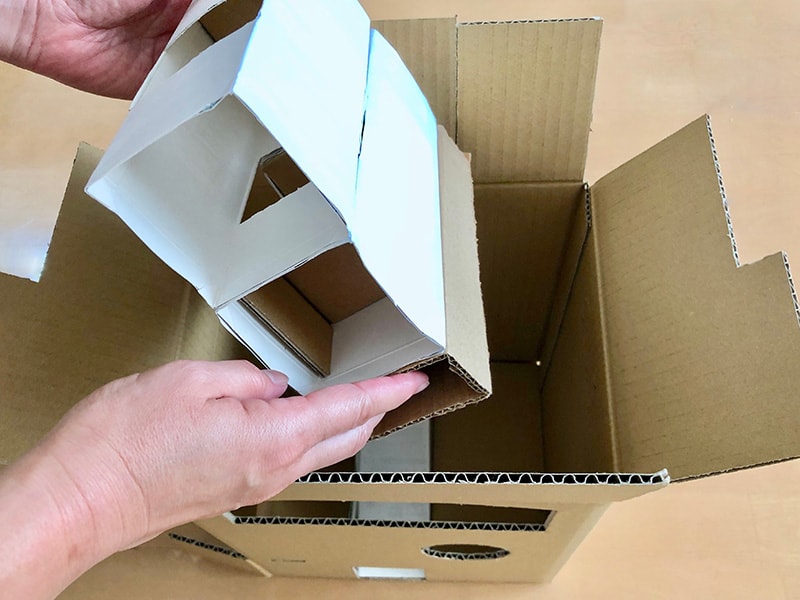

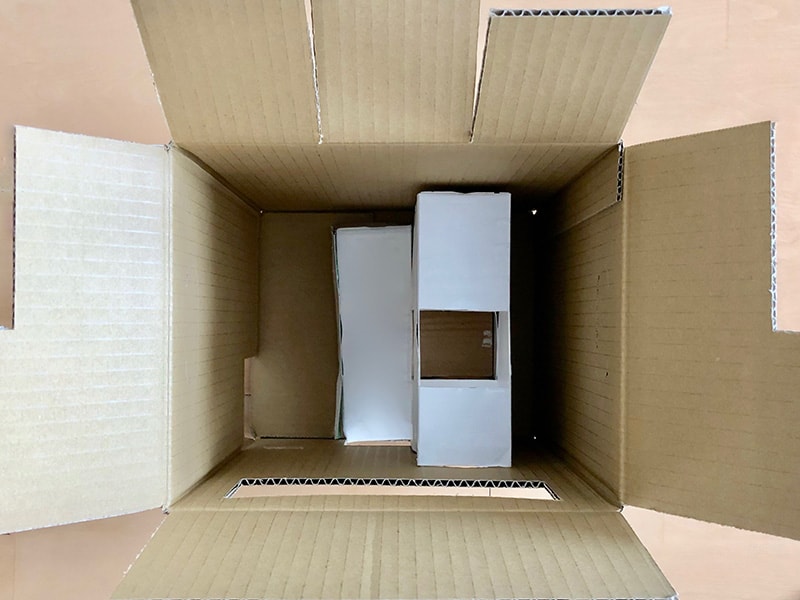

つぎに、3段だんパーツを入れるよ。底そこにはった両面りょうめんテープで固定こていしよう。

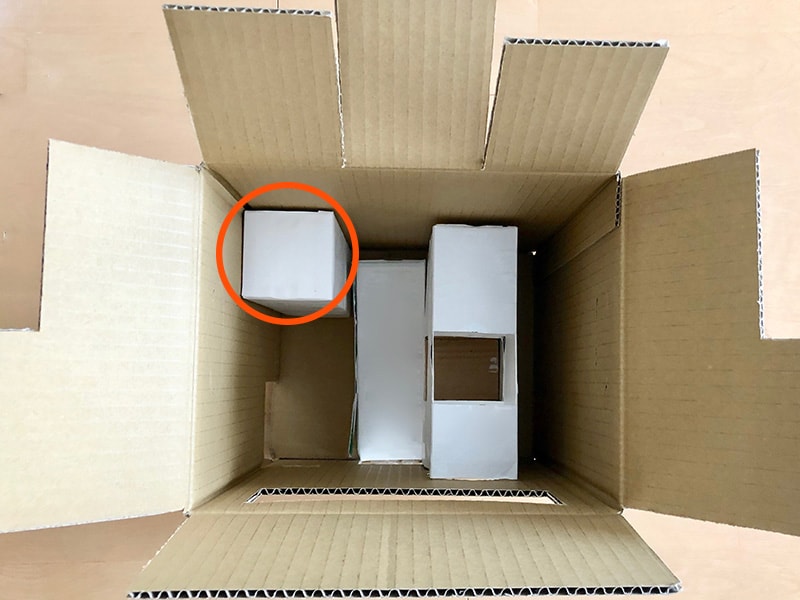

牛乳ぎゅうにゅうパック④をダンボール箱ばこの正面しょうめんから見て、左奥おくに入れよう。これはカプセル入れをささえる柱はしらになるよ。底そこを両面りょうめんテープなどで固定こていしよう。
窓まどの部分ぶぶんに透明とうめいプラバンを、両面りょうめんテープなどを使つかって内側うちがわからはろう。

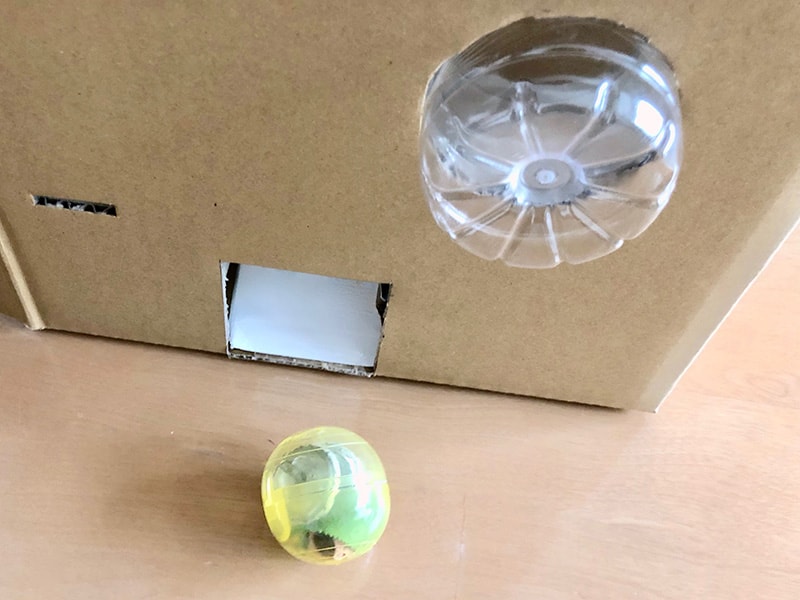

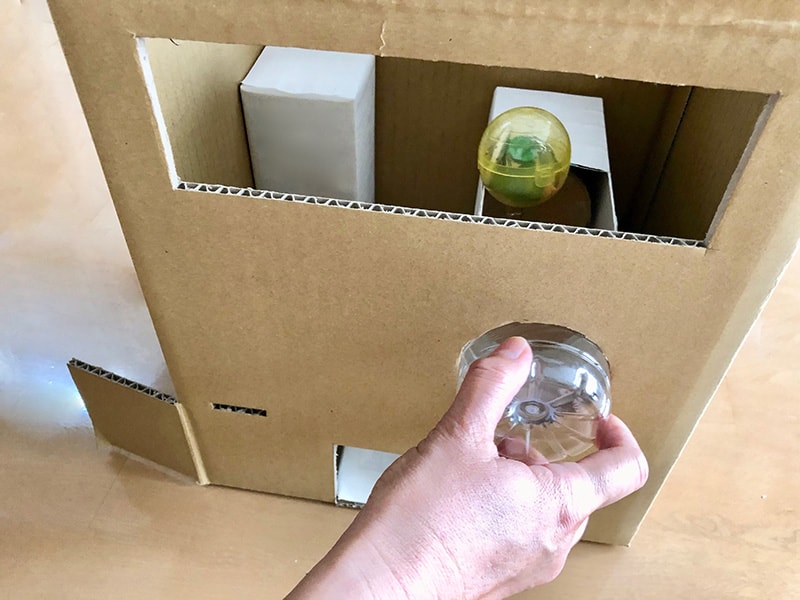

ペットボトルをさして、上からカプセルを入れ、ダイヤルのように回まわしてカプセルがちゃんと取とり出し口から出てくるか確認かくにんしよう。

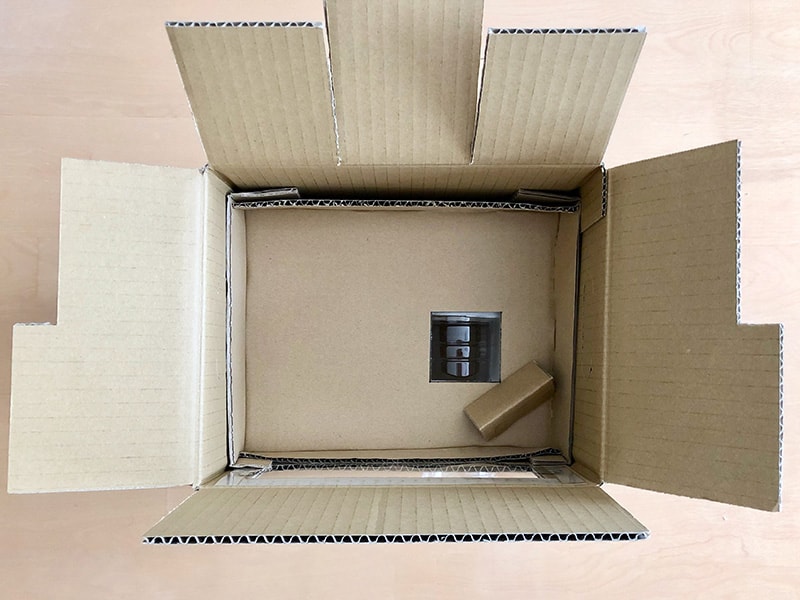

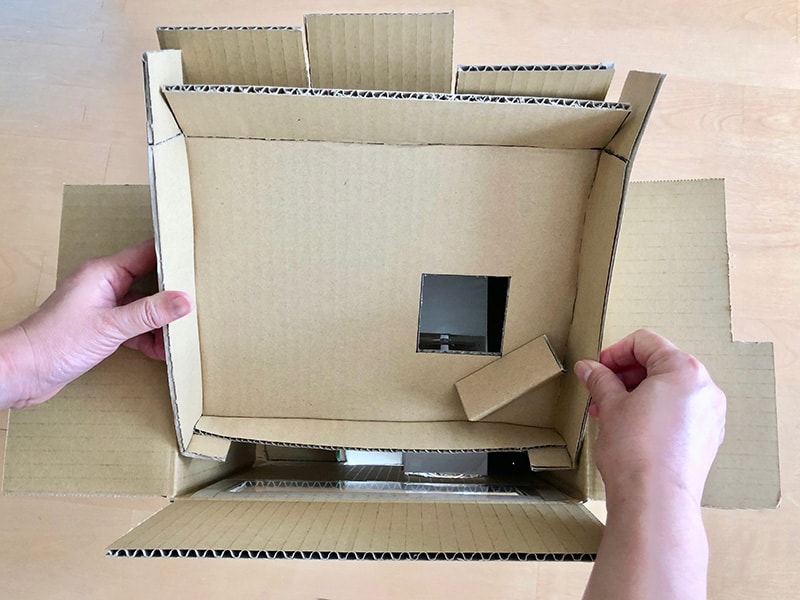

カプセル入れの底そこを入れるよ。透明とうめいプラバンが取とれないよう手前てまえから入れよう。サイズが合あわない場合ばあいは、奥おくの部分ぶぶんを切きったりして調整ちょうせいしよう。底そこの左上を少すこし高たかくして、カプセルが右下にころがるようにしよう。

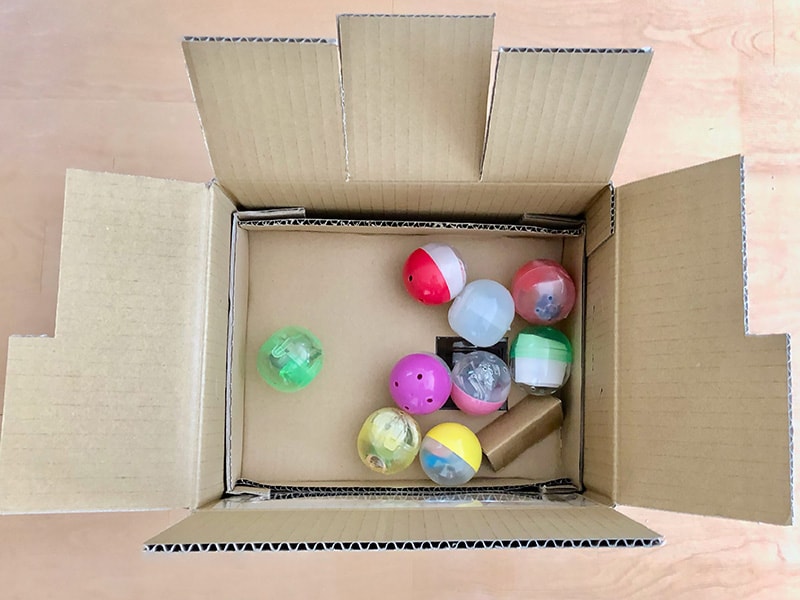

カプセルを入れて、ころがるか確たしかめよう。

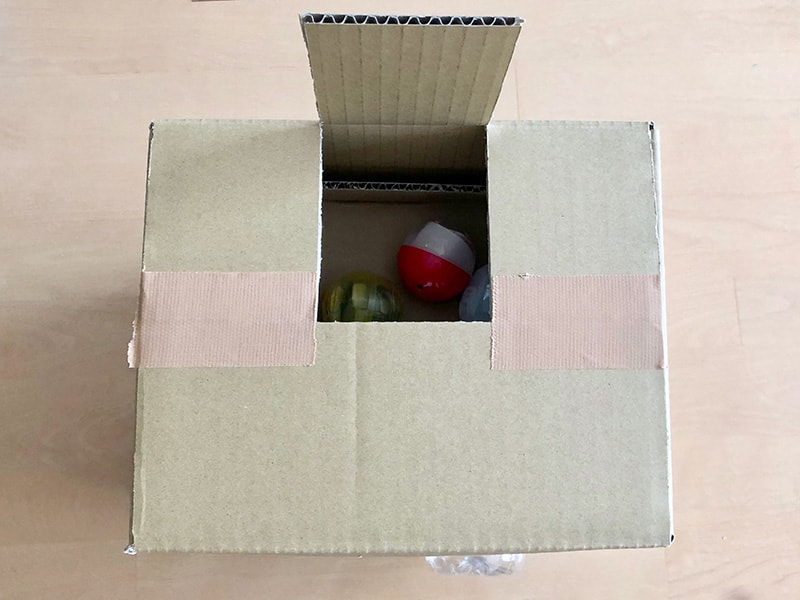

ダンボール箱ばこの上をしめて、ガムテープでとめよう。

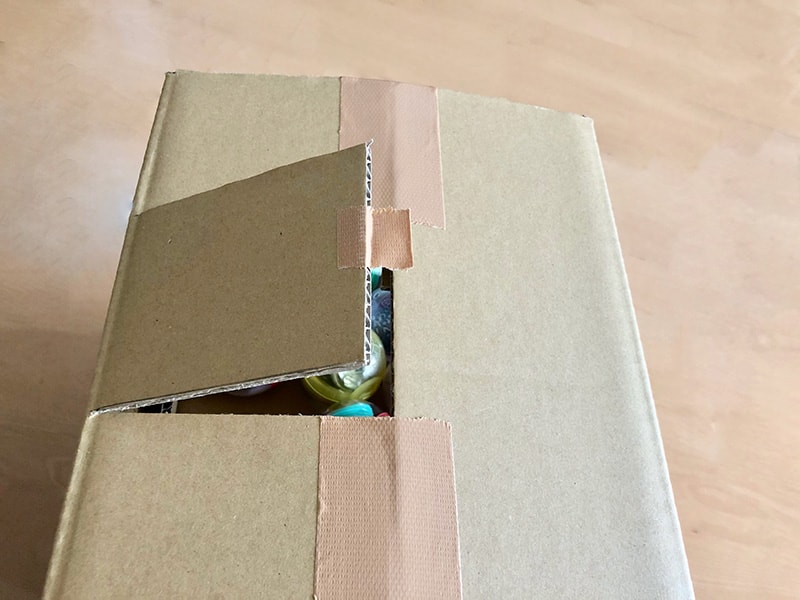

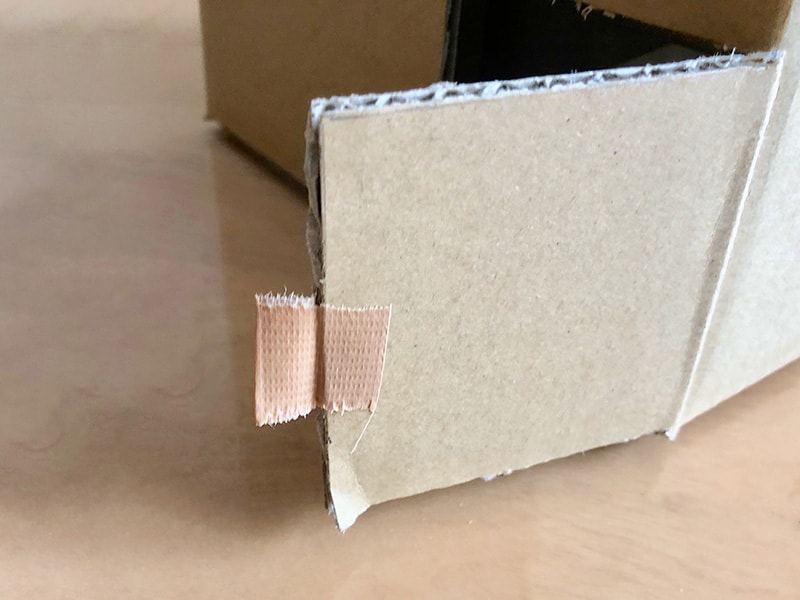

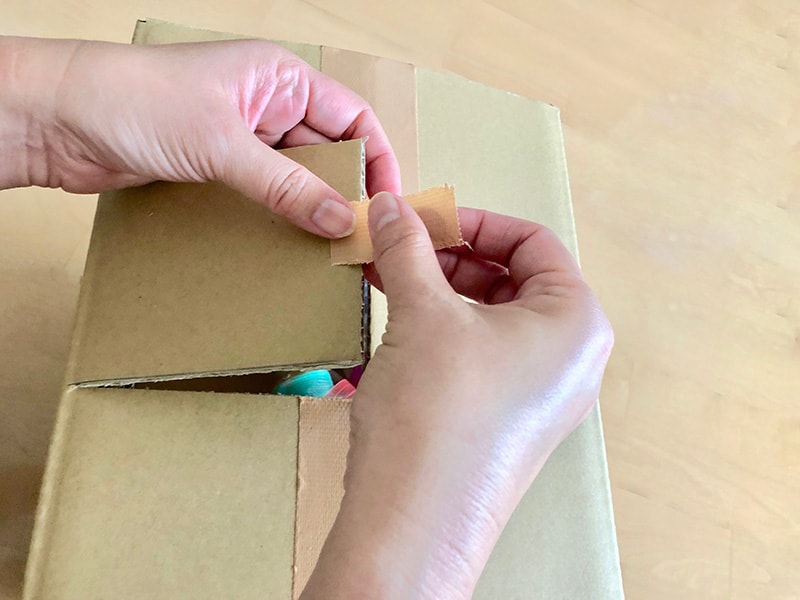

ガムテープを使つかって、とびらを開あけるためのベロをつけよう。

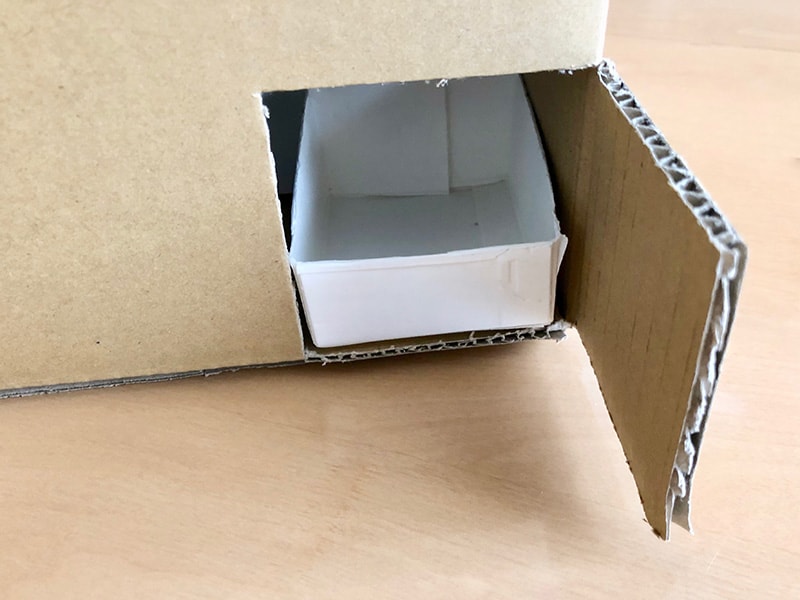

集金箱しゅうきんばこをセットして、同おなじようにとびらにベロをつけよう。

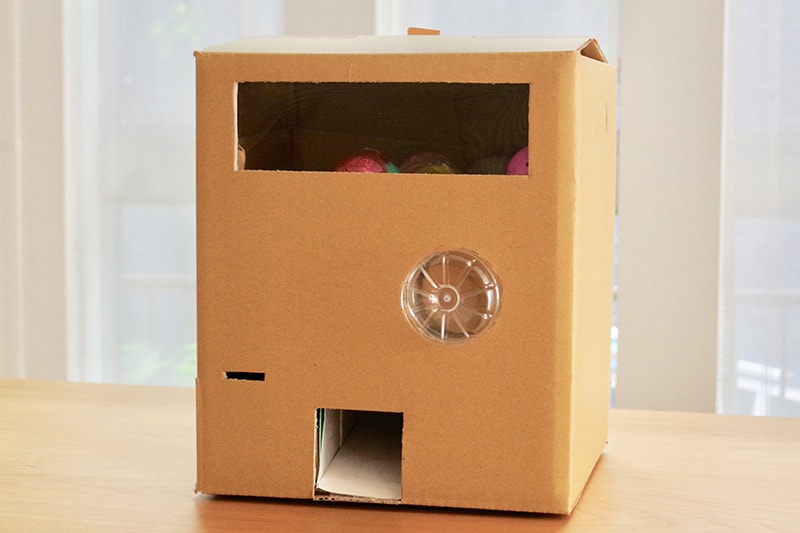

できあがり！ コインを入れて、ダイヤルを回まわしてあそんでみよう。
先生から一言
少すこし時間じかんはかかるけど、自分じぶんでいちからつくったマシーンができあがったときのよろこびは大きいよ！ マシーンにいろいろなかざりつけをして楽たのしむのもおすすめだよ。
やってみよう
  • ダンボールにすきな色いろをぬったり、紙かみをはったり、窓まどに絵えをかいたりしてみよう。

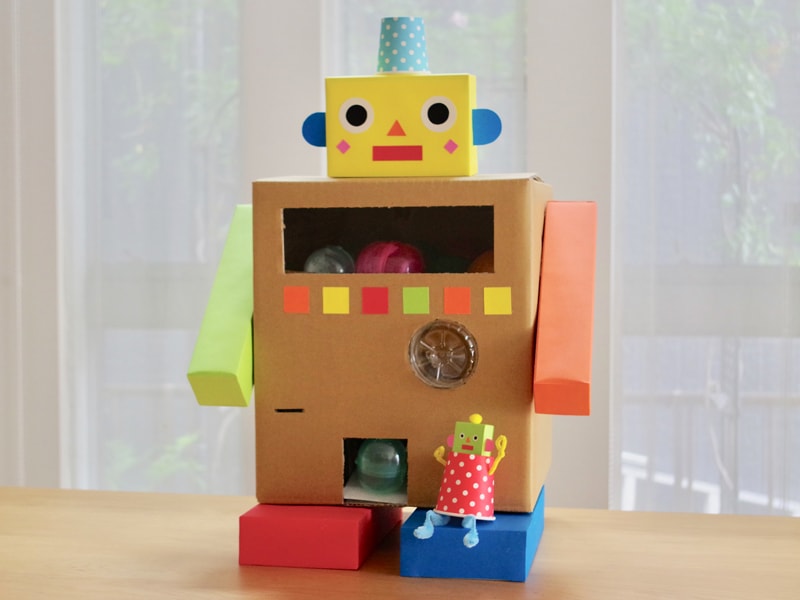

  • 屋根やねをのせておうちの形かたちにしたり、お菓子かしやティッシュペーパーのあき箱ばこに紙かみをはったものを使つかって、ロボットみたいなマシーンをつくってみよう。
