パーツカタログの使い方

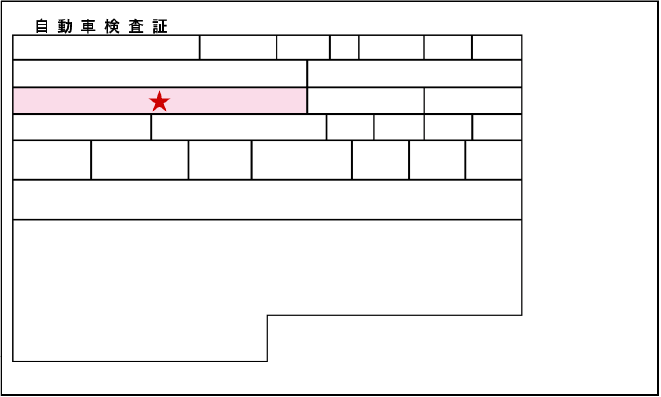

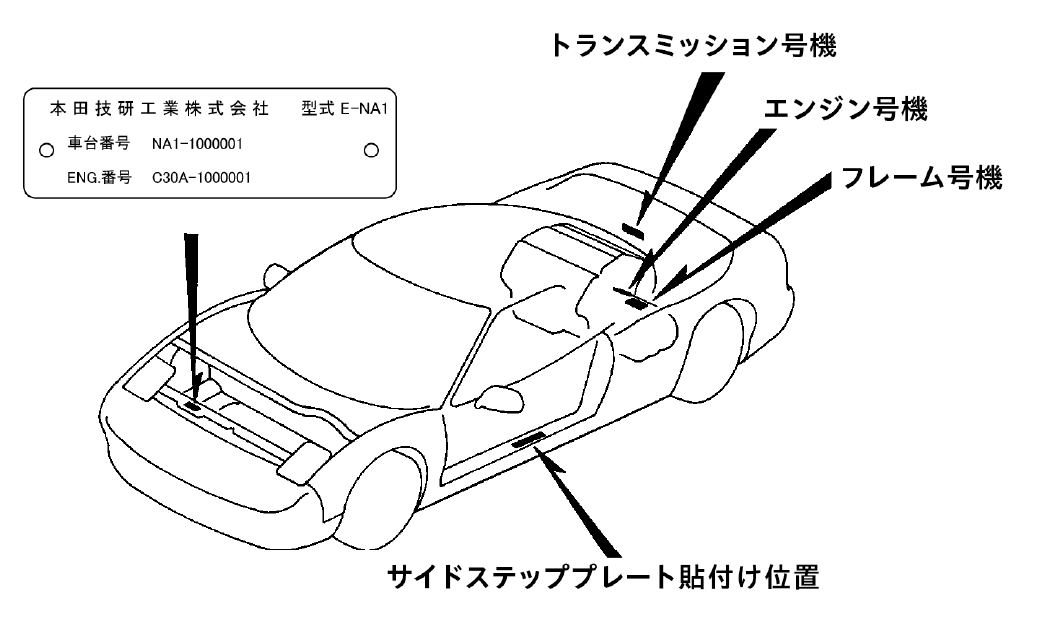

自動車検査証の「車台番号」を確認する。
車台番号の頭のアルファベットから始まる3桁と-（ハイフン）の後の3桁を確認し、打刻形式を特定する。

例）車台番号 NA1-1023456　→　NA1-100 NA1-1100001　→　NA1-110

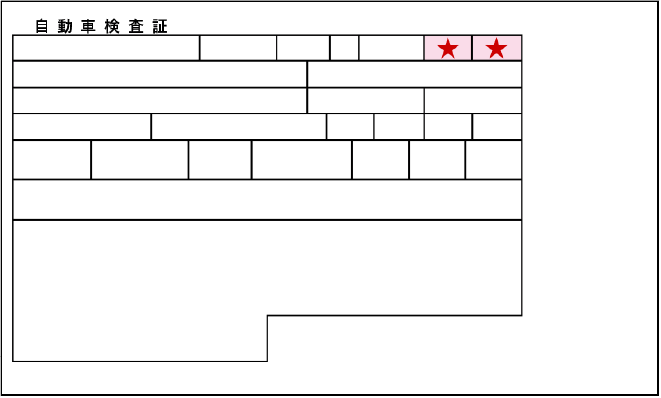

自動車検査証の「型式指定番号」と「類別区分番号」を確認する。

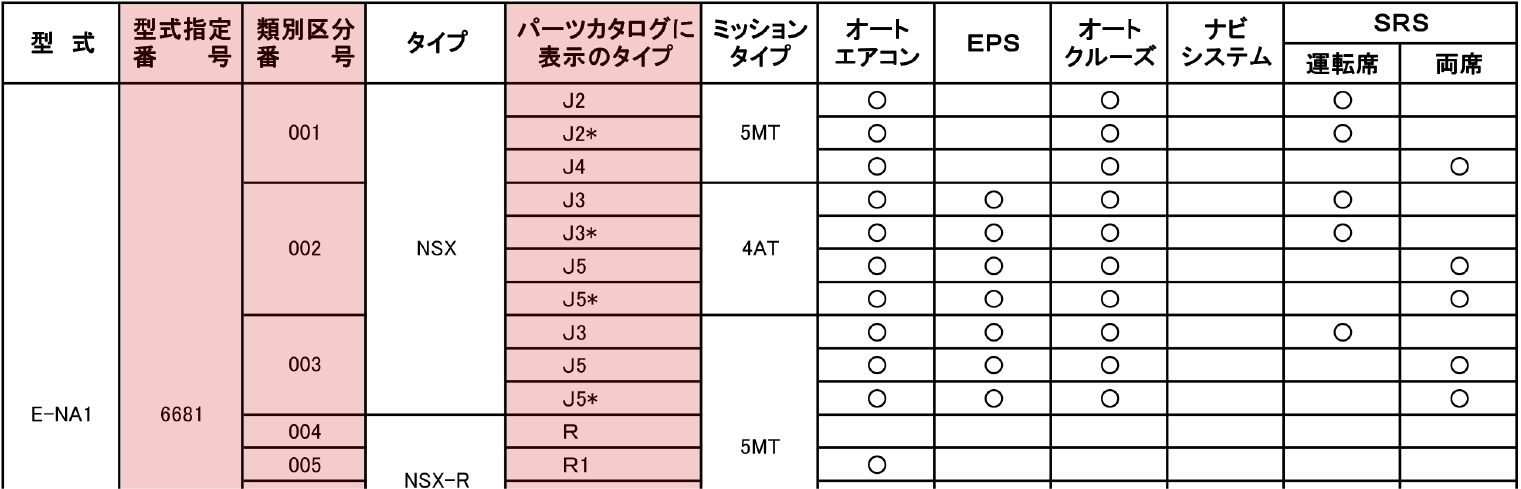

「型式指定番号・類別区分番号表」から「パーツカタログに表示のタイプ」を特定する。

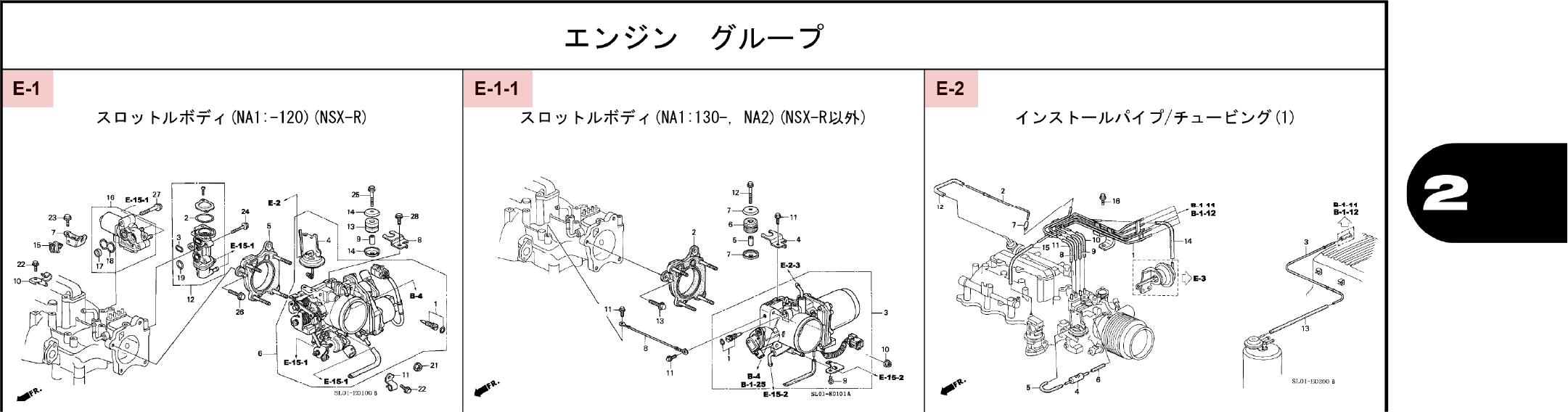

イラストインデックスは、「エンジン」、「トランスミッション」、「電装・吸排気系・ヒーター」、「ステアリング・ブレーキ・サスペンション」、「艤装」、「車体・オプション」の6つのグループに分かれています。該当部位の「ブロックNo.」を確認してください。

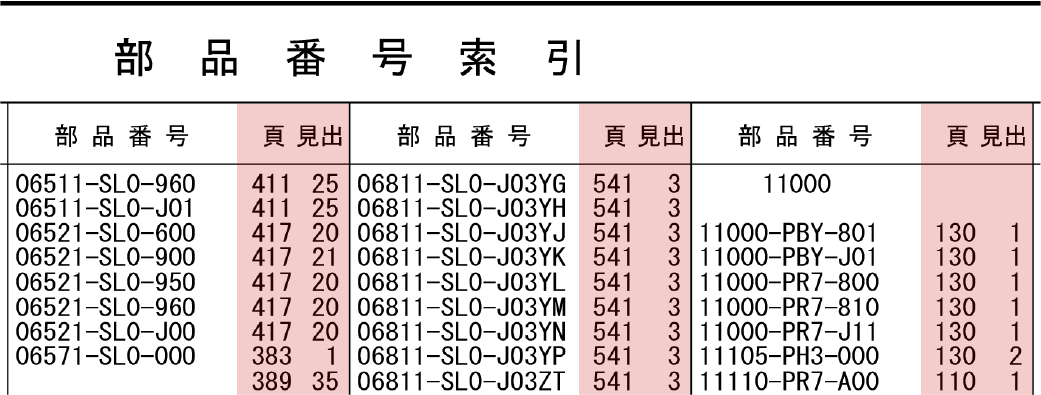

部品番号がわかっている場合、PDF巻末の「部品番号索引」から探すことができます。部品番号を探し「頁」と「見出」の番号を確認してください。

部品名がわかっている場合、PDF巻末の「部品名索引」から探すことができます。部品名を探し「頁」と「見出」の番号を確認してください。

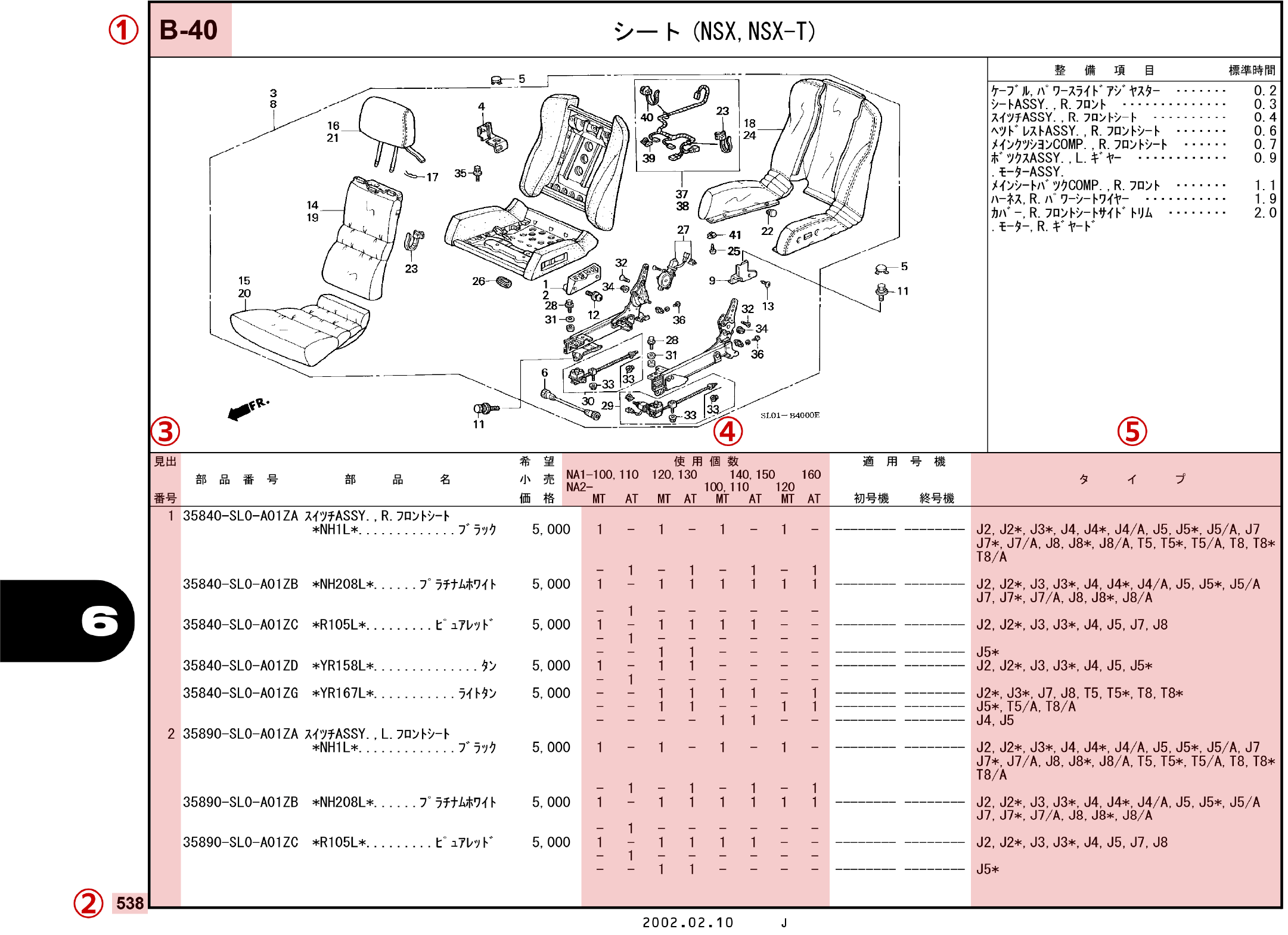

STEP3で該当する部品を探し、ページへ移動します。該当する部品を特定し、情報を確認します。

STEP3で「イラストインデックス」から探すときに参照

STEP3で「部品番号検索」「部品名検索」から探すときに参照

STEP3で「部品番号検索」「部品名検索」から探すときに参照。イラストの番号と連動しています。

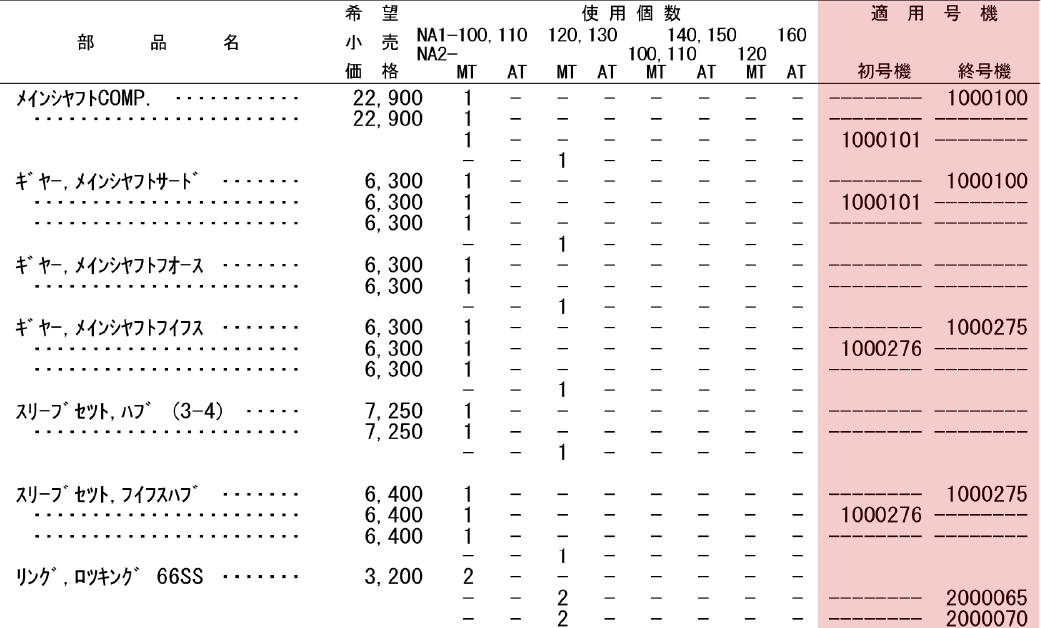

STEP1で特定した「打刻形式」で、該当する列から使用個数を特定できます。

タイプ欄が無記入のものは、すべてのタイプに共通使用されます。
記入されているときはSTEP2で特定した「パーツカタログに表示するタイプ」から特定してください。

※ 部品番号はパーツカタログを編集した時点の情報を元に編集してあります。
巻末に変更情報がパーツカタログニュースで案内している場合がありますのでご確認ください。

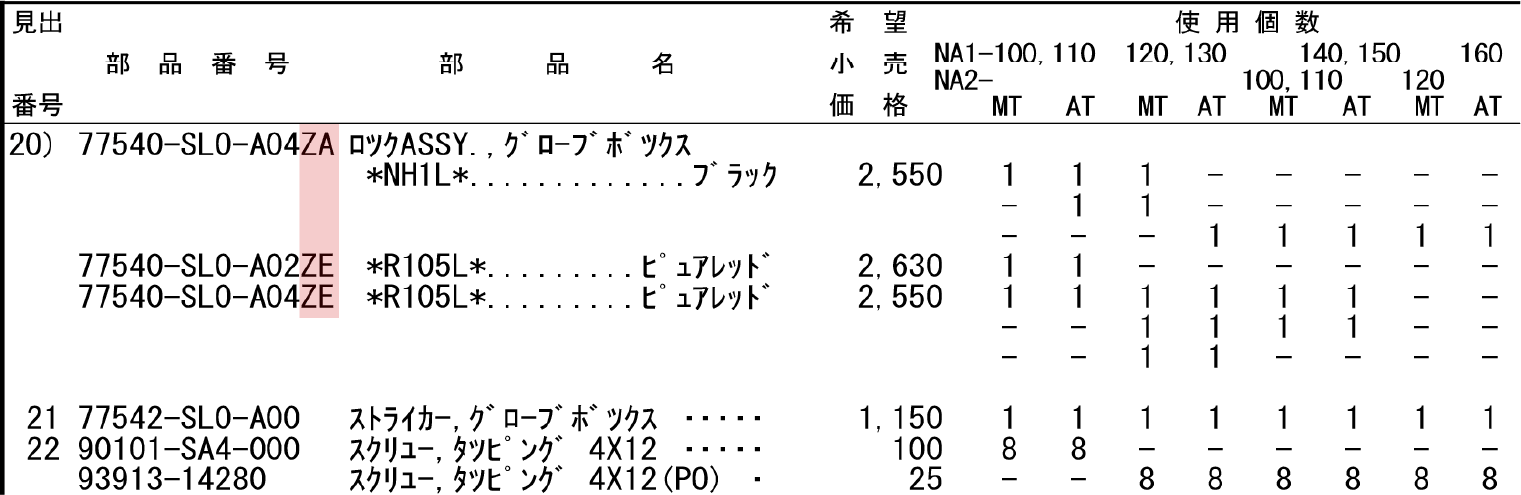

※ 部品番号末番にアルファベット2ケタが付いている部品は色のバリエーションがある部品です。

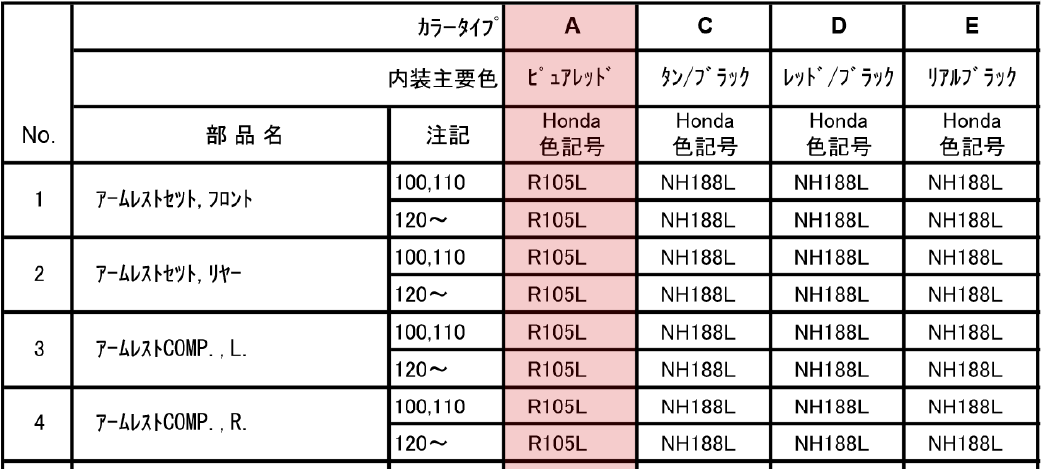

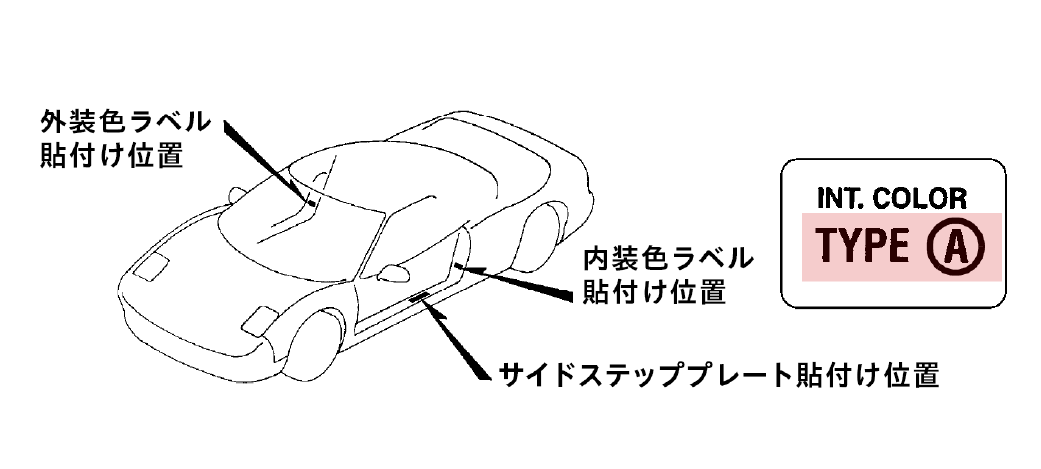

「内装色早見表」より主体色にあったパーツ色記号をご確認ください。
