キャブレターパーツの役割

RS125R / RS250R / セッティング情報

各パーツの基本的役割

各パーツの基本的役割

ジェットニードル説明

使用するキャブレターによって使用するジェットニードルが異なりますので専用のものを使うようにして下さい。

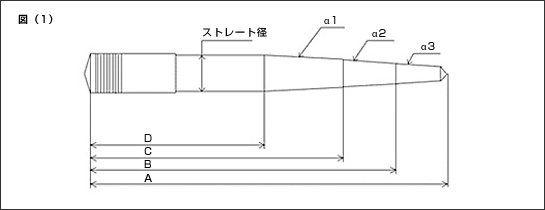

図(1)、(2)のジェットニードルは長さ、テーパー角度が変わっているので、まちがって使用するとトラブルの原因となります。

ジェットニードル説明
テーパー角度比較 α1 α2 α3
(1) 12⋅⋅/3(33)66/2351/1159 1°24 ̉ 2°39 ̉ 1°15 ̉
(2) R12⋅⋅N(M)-1157D 1°24 ̉ 3°15 ̉ 1°15 ̉
長さ比較(mm) A B C D
(1) 12⋅⋅/3(33)66/2351/1159 66 58.9 46.9 30.3
(2) R12⋅⋅N(M)-1157D 65 56.9 46.9 32.8

(1)はパワージェットキャブ専用
(2)はPJショートキャブ無鉛ガス用

パワージェットキャブ用の34(STD)針と33(OP)針の違いは、テーパーの切り上がりで34針に対し33針は0.5mm短い。すなわち同じ段数の比較で34(STD)に対し33(OP)は0.5段分濃い状態になります。
パワージェットのないPJキャブも同様にN(STD)に対しM(OP)が0.5段分濃い状態になります。
