商品内容
CRF450Rで採用しているPGM-FIは、気温・気圧の変化に対応する自動補正機能を装備しています。
この「PGM-FIセッティングツール」を使用することで燃料噴射量・点火時期を任意(アクセル開度・回転数ごとに詳細なセッティングが可能)に調整することができ、ライダーのより細かい要望に合わせたセッティングが可能となります。セッティングを変更する場合は、CD-ROM内の専用アプリケーションをお手持ちのパソコンにインストールし、セッティング変更画面で任意の数値を入力します。さらにパソコンと車両をシリアルUSBインターフェースユニットで接続し、変更したセッティングデータを車両に反映させます。
旧モデルとの変化点
新規ソフトウエア
セッティングツールのソフトウエアが新規になり、HRCの他機種でもこのソフトウエアを共用できるようになりました。車両のECUと初めて通信する際に、車種を設定できます。セッティングの方法、セッティングの考え方は今までと同じです。 通信用USBインターフェースは、2010年以降のキットがそのまま使用可能です。2009年CRF450R用のUSBインターフェースは、2010年以降のサブコードに交換することでご使用になれます。
セッティングツールの取り扱いマニュアルが、機種別に編集されたCD-ROMとなります。

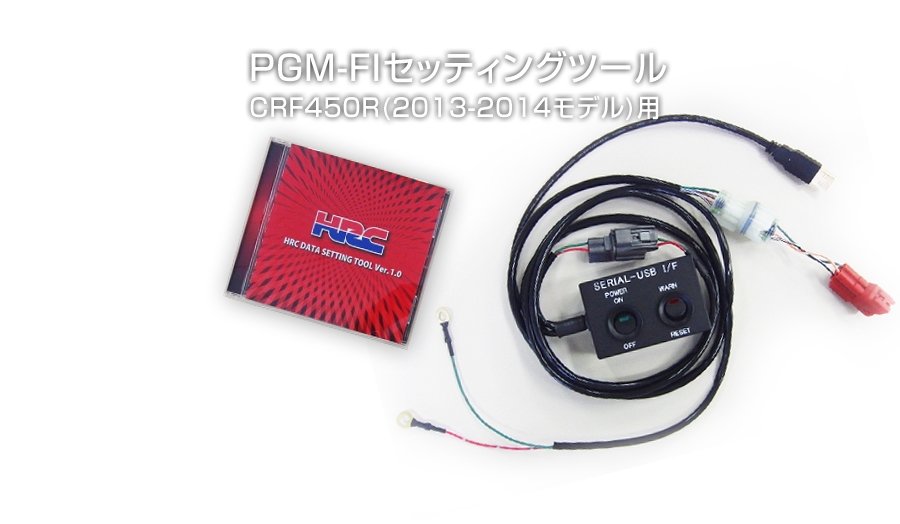

- PGM-FIセッティングツール
- シリアル/USB インターフェースユニット
パーツリスト
品番 | 品名 | メーカー希望小売価格(税抜価格) | 備考 |
---|---|---|---|
38880-N1C-770 | UNIT ASSY, SERIAL-USB I/F | ¥32,800 | インターフェース 2010〜2014モデルCRF/NSF250R/CBR250Rスポーツベース車/RTL260Fに使用可 |
38772-NX7-010 | CD-ROM, HRC DATA SETTING TOOL | ¥3,000 | セッティングツールソフトウエアCD 2012モデル以前のCRF450R/CRF250Rにはご使用いただけません |
38773-N1C-A01 | CD-ROM, DATA SETTING TOOL MANUAL | ¥2,000 | 2013-2014モデルCRF450R共用マニュアルCD |
38773-N1C-A00 | CD-ROM, DATA SETTING TOOL MANUAL | ¥2,000 | 2013モデルCRF450R専用マニュアルCD |
※価格は参考価格です。詳しくはHRCサービスショップにお問い合わせください。
PGM-FI セッティング・サンプルMAP (2013-2014 モデル共用)
異なるコンディションに対応したセッティングを施したセッティングサンプルMAPを用意しました。ダウンロードして、マシンセッティングにご活用下さい。(内容は従来のものと同様です。ツールが新規となりますので、従来のサンプルMAPはご使用になれません)
【サンプルMAPの内容説明】
各年度モデルのサンプルMAPの互換性はありません。お乗りの車両・モデルに合ったサンプルMAPをダウンロードの上、ご使用ください。
◆<Muddy> 初心者/マディー仕様
スムーズなパワー特性とトラクションを向上させたセッティング
点火時期を遅らせることでレスポンスがマイルドになります。特にスロットル低〜中開度、低〜中速域を中心にセッティングすることでマディーコンディションでのコントロール性が向上します。
◆<Response> レスポンス仕様
スロットル操作に対し、よりレスポンスをよくしたセッティング
点火時期を進める方向でレスポンスが向上します。このセッティングで点火時期を進めた領域と同じ領域を燃料マップで濃くする方向にするとレスポンスにトルク、パワー感が加わってきます。
◆<Torque> トルク仕様
低中速域のトルク感を増し、車を押し出す感じを高めたセッティング
燃料マップを低速〜中速にかけて濃くすることでトルク感を出し、その領域の点火時期を進めることでレスポンスの両立を図っています。
CRF PGM-FI SETTING TOOL 互換性リスト
2013-2014年部品 | 2010-2012年部品 | 2009年部品 | ||||
CD-ROM | I/F | CD-ROM | I/F | CD-ROM | I/F | |
所有マシン(CRF450R) | 2013-2014 CD-ROM 38772-NX7-010 38773-N1C-A01 |
2012年式 I/F 38880-N1C-770 |
2010 CRF450R用 CD-ROM 38771-N1C-770 (年式選択画面有) |
2010年式 I/F 38880-N1C-770 |
2009 CRF450R用 CD-ROM 38771-N1C-670 |
2009年式 I/F 38880-N1C-670 |
2009年式モデル | × | ○ 09年式サブハーネス (38882-N1C-670) に交換で使用可 |
○ 年式(09)選択 |
○ 09年式サブハーネス (38882-N1C-670) に交換で使用可 |
○ | ○ |
2010-2012年式 モデル |
× | ○ | ○ 年式(10)選択 |
○ | × | ○ 10年式サブハーネス(38882-N1C-770) に交換で使用可 |
2013-2014年式モデル | ○ | ○ | × | ○ | × | ○ 10年式サブハーネス(38882-N1C-770) に交換で使用可 |
動作環境
- IBM AT互換マシン
- OS:Windows XP 32bit(サービスパック3以上)/Windows VISTA 32bit/64bit/Windows 7 32bit/64bit
Mac OSX(10.5.6以上、Boot Camp Ver.2.1以上の環境で起動しているWindows VISTA 32bit/64bit/Windows 7 32bit/64bit) - OS言語:日本語および英語を推奨
- HDD:256MBのハードディスク空き容量
- メインメモリ: 128MB以上
- 表示能力: 1024×768以上の解像度、256色以上の発色能力(推奨)
- CD-ROM: ドライブを有していること(製品はCD-Rで提供)
- シリアルポート: USBポートを有していること(ECUとの通信に使用)
※仕様については予告なく変更する場合があります。
- HRC製品はレース専用ですので、一般公道での走行は出来ません。
- 本仕様、価格は改良のため予告なく変更することがあります。
- HRC製品は競技用として製作されたもので、一般量産車と異なり保証の対象になりません。
- 機種に関するお問い合わせは、HRCサービスショップへどうぞ。
- 車両本体とキットパーツは別売りです。
