プレスインフォメーション
CB250RS
- 1980.03
項 目
内 容
メインスタンドの立て方
車体のスリム化を図る為、2モーション式メインスタンドを採用しました。
メインスタンドは次の要領で立てて下さい。
1.
ループに足を掛け、メインスタンドが接地するまで踏み下します。
2.
次に、メインスタンドペダルを踏み込み、スタンドを立てます。
☆
発進時は、メインスタンドが完全に上っていることを確認して下さい。このメインスタンドは空車時完全に上がらない場合がありますが、乗車すれば、クッションが沈み自動的に上がる構造になっています。
バランサーの調整
〔1〕
バランサーの調整は次の要領で行なってください。
1.
エンジンオイルを抜き、R.クランクケースカバーを外す。
2.

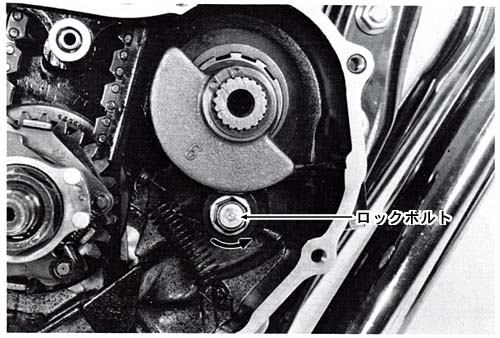

バランサーホルダーロックボルトを弛める。
ロックボルトを弛めると、スプリングの力でバランサーホルダーが自動的に張側(矢印方向)に動く。
3.
この位置から、ケース刻印に合わせて、バランサーホルダーを1目盛分だけ左に動かし、ロックボルトを規定トルクで締付ける。
〔2〕

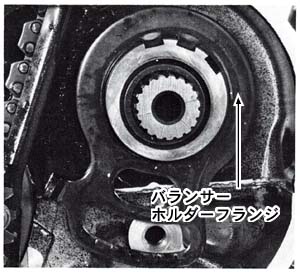

バランサーホルダーロックボルトを弛めた時に、バランサーホルダーフランジの溝の左端部がロックボルトに接した場合は、次の要領で調整してください。
1.

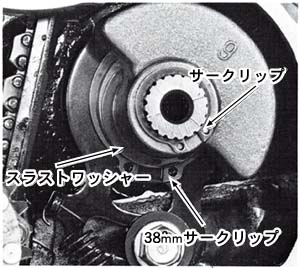

バランサーウエイトとバランサーホルダーフランジを外す。
2.
バランサーホルダーフランジを取外し前の位置から、右に1溝ずらして取付ける。
☆
バランサーホルダーフランジが右に1溝ずらせない時は、バランサーチエンが使用限度以上に伸びているので交換する。
3.
〔1〕—3に準ずる。
