ASCOT/Rafaga
Ascot & Rafaga

主要諸元・三面図



アスコット&ラファーガ 主要諸元
タイプ

2.0E

2.0T

2.0S

2.5S

2.0L SOHC 20-VALVE+PGM-FI

2.5L SOHC 20-VALVE+PGM-FI

エンジン型式

G20A

G25A

車名・型式

ホンダ・E-CE4

ホンダ・E-CE5

●トランスミッション
5速マニュアル







7ポジション電子制御4速オートマチック







●寸法
全長(m)/全幅(m)/全高(m)

4.555/1.695/1.425

ホイールベース(m)

2.770

トレッド(m)

1.465

1.465

最低地上高(m)

0.155

客室内寸法〔長さ/幅/高さ〕(m)

1.895/1.385/1.155(サンルーフ装着車1.130)

●重量・定員
車両重量(kg)

1,280

1,300

1,290

1,310

1,300

1,320

1,340

サンルーフ装着車

1,330

1,340

1,360

ABS装着車

1,320

1,330

1,350

ナビゲーションシステム装着車

1,340

 1,360*

サンルーフ+ABS装着車

1,340

1,350

1,370

ABS+両席SRSエアバッグシステム装着車

1,330

1,340

サンルーフ+ABS+両席SRSエアバッグシステム装着車

1,350

1,360

1,380

乗車定員(名)

5

●性能
最小回転半径(m)

5.5

燃料消費率(km/L) 10・15モード走行(運輸省審査値)

11.4

11.0

11.4

11.0

11.4

11.0

10.2

60km/h定地走行(運輸省届出値)

17.2

17.4

17.2

17.4

17.2

17.4

17.4

●諸装置
ステアリング装置形式

ラック・ピニオン式(パワーステアリング仕様)

主ブレーキの種類・形式

油圧式ベンチレーテッドディスク

油圧式リーディング・トレーリング

油圧式ディスク

サスペンション方式

ダブルウイッシュボーン式(前/後)

スタビライザー形式

トーション・バー式(前)

トーション・バー式(前/後)

*メーカーオプションのABS+両席SRSエアバッグシステムを装着した場合、車両重量は20kg増加します。


エンジン主要諸元
型式

G20A

G25A

種類、シリンダー数及び配置

水冷直列5気筒縦置(無鉛レギュラーガソリン使用)

弁機構

SOHC ベルト駆動 吸気2 排気2

総排気量(cm3)

1,996

2,451

内径×行程(mm)

82.0×75.6

85.0×86.4

圧縮比

9.3

最高出力(PS/rpm)※

160/6,700

180/6,500

最大トルク(kgm/rpm)※

19.0/4,000

23.0/3,800

燃料供給装置形式

電子燃料噴射式(ホンダPGM-FI)

燃料タンク容量(L)

65

潤滑油容量(L)

5.2



変速比・減速比
トランスミッション形式

5速マニュアル

7ポジション電子制御4速オートマチック

エンジン型式

G20A

G20A

G25A

●変速比 1速

3.266

2.647

2速

1.840

1.535

3速

1.300

0.975

4速

0.972

0.653

5速

0.775

後退

3.076

1.904

●減速比 第1次

1.625

1.621

第2次

2.764

2.764

■※は「ネット値」です。「ネット」とはエンジンを車両に搭載した状態とほぼ同条件で測定したものです。
同じエンジンで測定した場合「ネット」は、「グロス」よりも約15%程度低い値(自工会調べ)となっています。
■モード走行時における燃料消費率の表示「10・15モード」は都市内高速走行等が加味されているため、同じ車両で測定した場合「10モード」より平均的には小型・普通乗用車で約10%程度高い値(自工会調べ)となります。
■燃料消費率は、定められた試験条件のもとでの値です。実際の走行時には、この条件(気象、道路、車両、運転、整備などの状況)が異なってきますので、それに応じて燃料消費率が異なります。
■主要諸元は道路運送車両法による型式指定申請書数値。
■PGM-FIは、本田技研工業株式会社の登録商標です。
■製造事業者:本田技研工業株式会社

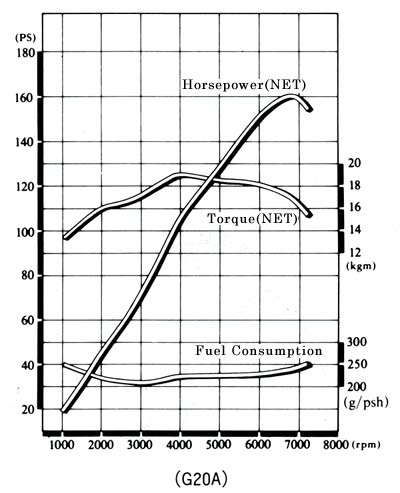

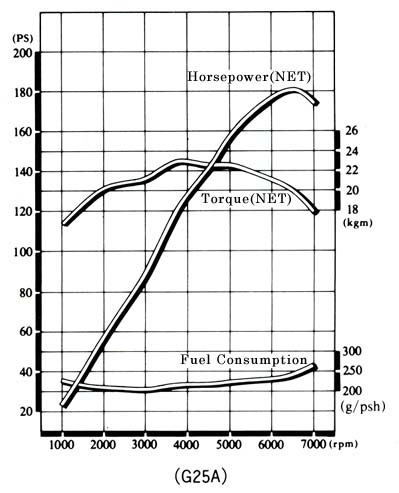

エンジン性能曲線図


エンジン性能曲線図G25A   エンジン性能曲線図G20A

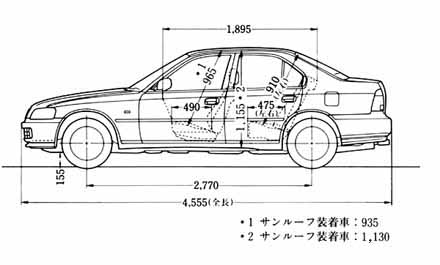

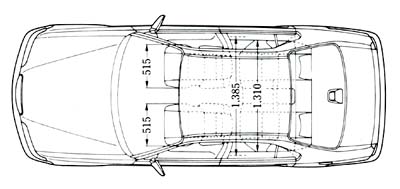

三面図(単位:mm)2.0S   上面図

正面図   側面図



*1 サンルーフ装着車:935
*2 サンルーフ装着車:1,130
